Vous envisagez d’optimiser votre consommation d’énergie ou de rendre votre logement autonome ? L’onduleur hybride 3kW 24V est souvent le cœur battant de ces projets. Pour comprendre son importance, imaginez un chef d’orchestre : il ne crée pas la musique (l’énergie), mais il coordonne parfaitement les musiciens (panneaux solaires, batteries, réseau électrique) pour que l’harmonie soit parfaite et que votre consommation soit fluide, sans coupure et au meilleur coût. Ce guide technique vous accompagne pour transformer cette pièce de matériel complexe en un investissement rentable et serein.
Qu’est-ce qu’un onduleur hybride 3kW 24V et à quoi sert-il ?
Un onduleur hybride est un appareil polyvalent capable de gérer plusieurs flux énergétiques simultanément. Contrairement à un onduleur classique qui se contente de transformer le courant continu (DC) en courant alternatif (AC), l’onduleur hybride intègre une intelligence de gestion du stockage et du réseau.
- Conversion : Il transforme l’énergie produite par vos panneaux (DC) pour alimenter vos appareils (AC).
- Gestion du stockage : Il décide quand charger les batteries et quand les décharger.
- Gestion du réseau : Il peut puiser sur le réseau public en cas de besoin ou injecter le surplus.
Note : Pour une compréhension visuelle, imaginez un flux partant du soleil vers les panneaux, se divisant vers l’onduleur, qui oriente ensuite l’énergie vers la batterie (stockage), vers la maison (consommation) ou vers le réseau (surplus).
Les différents usages :
- Autoconsommation : Réduire votre facture en consommant l’énergie produite sur place.
- Site isolé : Pour un chalet ou une dépendance sans accès au réseau électrique.
- Backup (Secours) : Maintenir l’éclairage et le frigo fonctionnels lors d’une coupure de courant.
| Fonctionnalité | Onduleur Classique | Onduleur Solaire Pur | Onduleur Hybride |
|---|---|---|---|
| Conversion DC/AC | Oui | Oui | Oui |
| Gestion Batteries | Non | Limitée | Optimisée |
| Gestion Réseau | Non | Non | Oui |
Pour une maîtrise totale de votre production, n’hésitez pas à consulter notre guide sur l’énergie photovoltaïque.

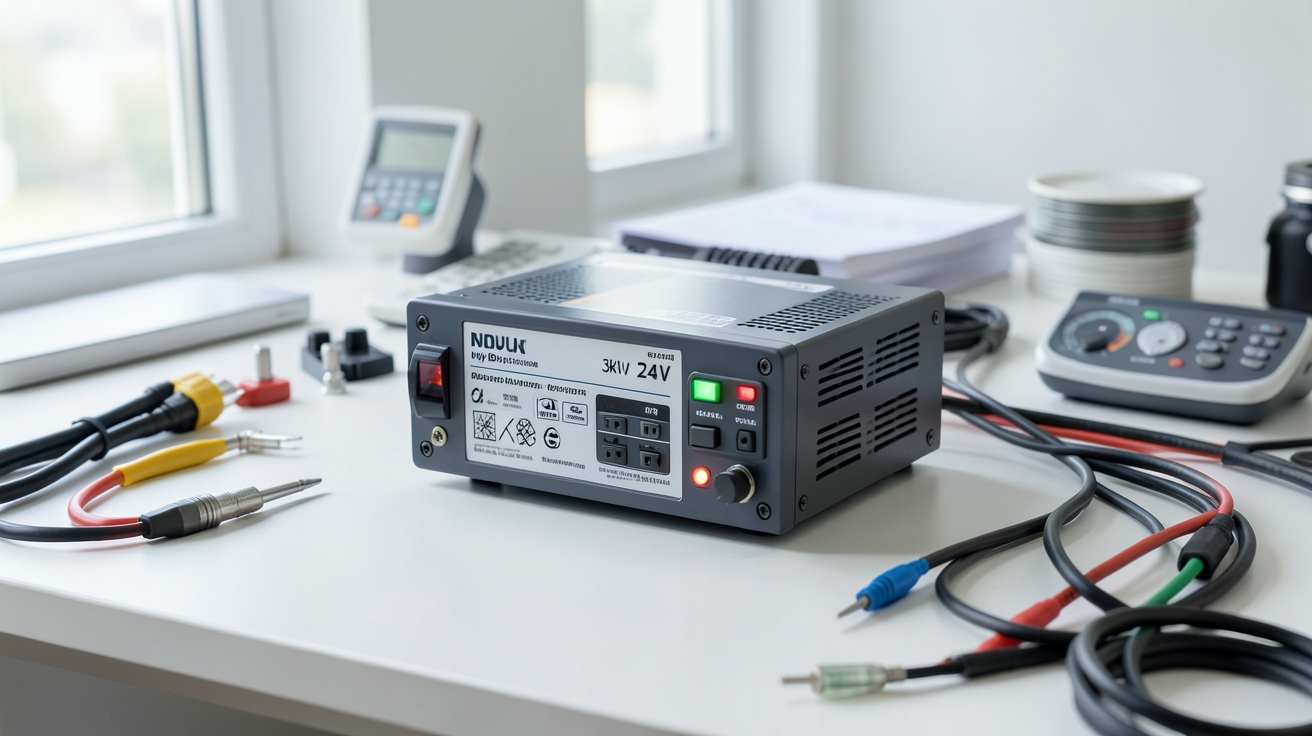

Top 5 des critères techniques pour choisir votre onduleur hybride 3kW 24V
Ne vous laissez pas séduire uniquement par le prix. Voici les cinq piliers techniques pour un choix éclairé :
1. Puissance et capacité (VA vs W)
Il est fréquent de voir une confusion entre 3000VA et 2400W. Les VA (Volt-Ampères) représentent la puissance apparente, tandis que les W (Watts) représentent la puissance réelle consommée. Un onduleur de 3kW (3000VA) aura généralement une capacité réelle de 2400W à cause du facteur de puissance. Vérifiez toujours la puissance de pointe (surtension) pour supporter le démarrage d’un moteur ou d’un compresseur de frigo.
2. Type de régulateur de charge : MPPT vs PWM
Le régulateur est le cerveau qui gère la charge des batteries. Le MPPT (Maximum Power Point Tracking) est le standard haut de gamme : il cherche constamment le point de puissance maximale des panneaux pour optimiser le rendement (jusqu’à 30% de plus qu’un PWM). Le PWM est plus économique mais beaucoup moins efficace par temps nuageux.
⚠️ À éviter : Un régulateur PWM pour une installation dépassant 1000W de panneaux solaires, car la perte d’efficacité sera trop importante.
3. Tension et courant de charge
Votre système fonctionne en 24V, ce qui est un excellent compromis entre la simplicité du 12V et l’efficacité du 48V. Surveillez le courant de charge maximal (ex: 60A). Si vous utilisez des batteries au Lithium, assurez-vous que l’onduleur peut fournir un courant adapté (recommandé : 30A à 50A selon la capacité).
4. Rendement et temps de transfert
Un bon onduleur doit avoir un rendement supérieur à 93% pour limiter la déperdition d’énergie en chaleur. Le temps de transfert (le temps de bascule entre le réseau et la batterie en cas de coupure) doit être inférieur à 20ms. Au-delà, vos ordinateurs ou appareils sensibles pourraient s’éteindre brutalement.
5. Fonctionnalités avancées
Privilégiez les modèles avec monitoring à distance (via Wi-Fi ou application) pour suivre votre production sur smartphone. La gestion intelligente des priorités (Solaire > Batterie > Réseau) est indispensable pour maximiser vos économies.

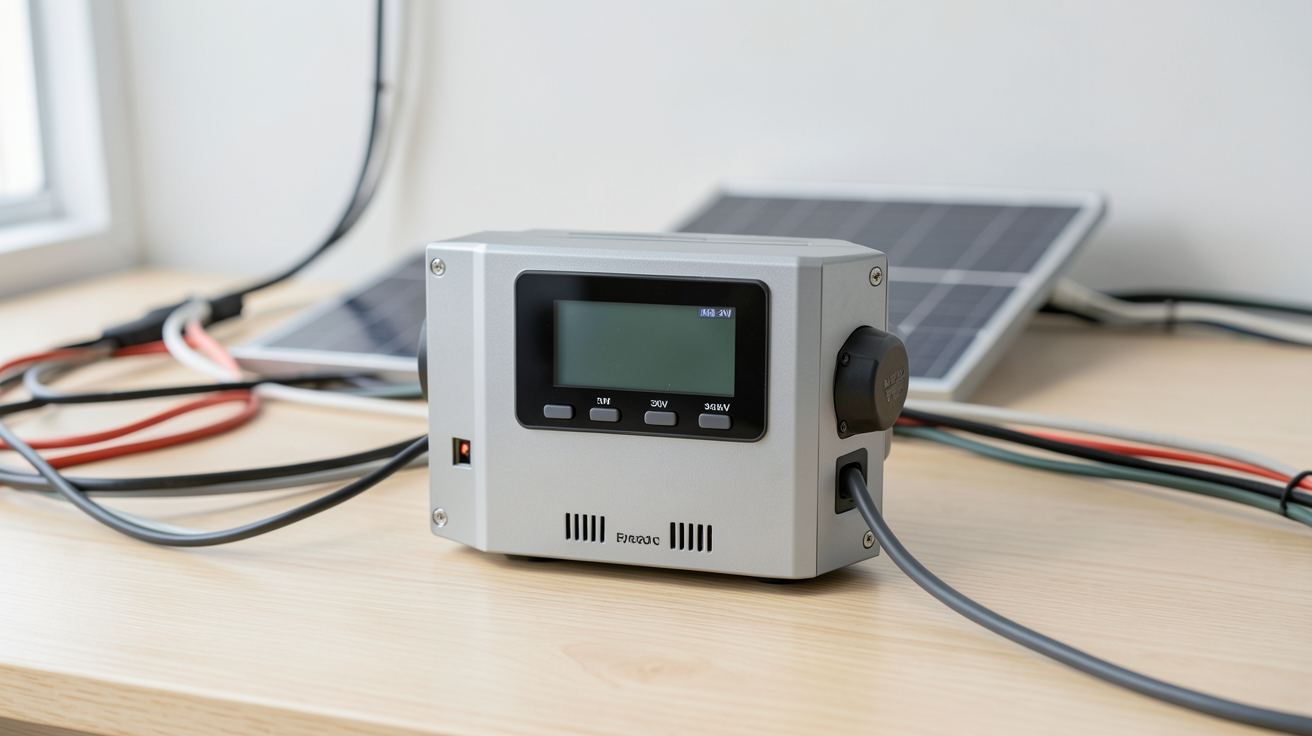

Comparatif 2024 : Onduleur hybride 3kW 24V MPPT vs PWM – Quel modèle choisir ?
| Type | Puissance PV Max | Rendement | Prix Moyen | Cas d’usage idéal |
|---|---|---|---|---|
| MPPT 60A | ~1500W – 2000W | Élevé (>94%) | 450€ – 600€ | Autoconsommation résidentielle |
| MPPT 80A | ~2500W – 3000W | Excellent (>96%) | 650€ – 900€ | Site isolé avec batteries Lithium |
| PWM 50A | < 1000W | Faible (~75%) | 300€ – 400€ | Petit éclairage ou camping-car |
Analyse par scénario :
- Autoconsommation (Panneaux > 1500W) : Le MPPT 60A est le choix de la raison pour optimiser le retour sur investissement.
- Site isolé (Batteries Lithium) : Le MPPT 80A est impératif pour gérer la puissance nécessaire à la charge rapide des batteries haute performance.
- Backup (Coupures fréquentes) : Un modèle MPPT avec un temps de transfert très court (<20ms) est crucial.
💡 Le saviez-vous ? Un mauvais choix de régulateur (PWM au lieu de MPPT) peut réduire la durée de vie de vos batteries en ne parvenant pas à gérer correctement les phases de charge critique.

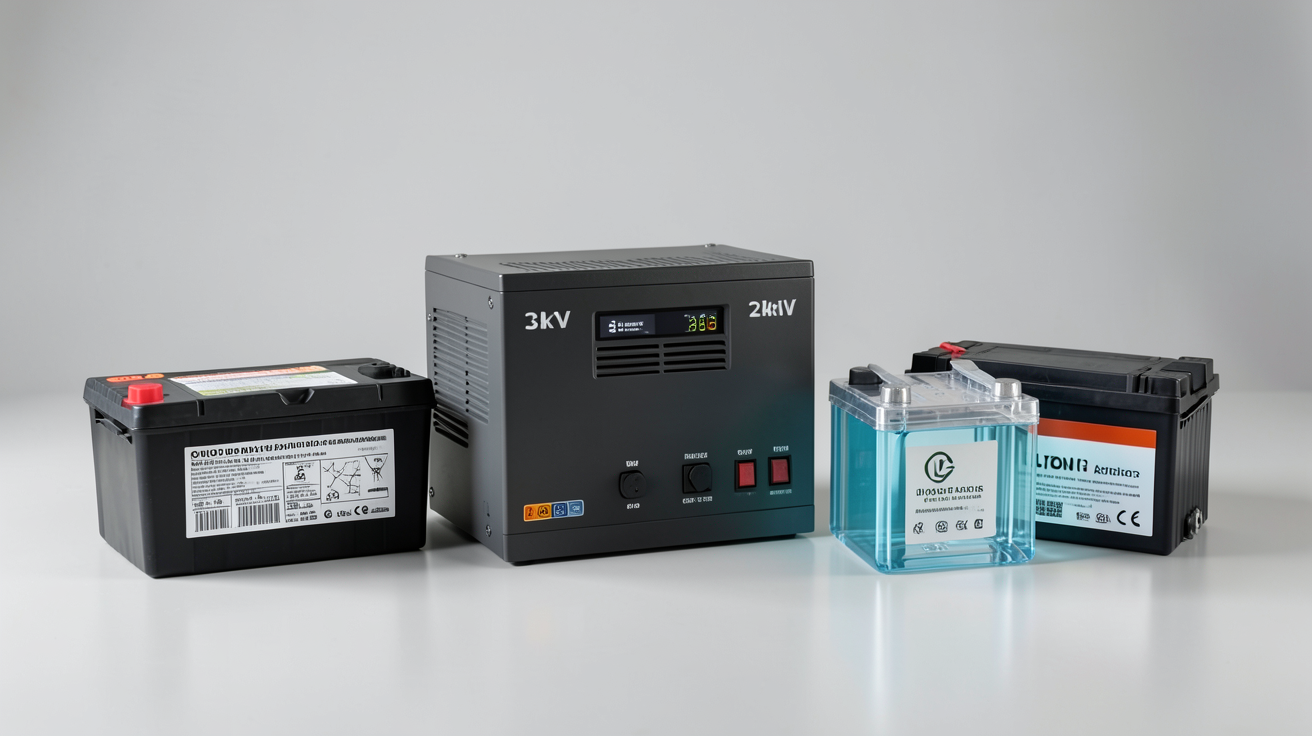

Compatibilité avec les batteries : Plomb-acide, Gel ou Lithium – Le guide complet
L’onduleur est le partenaire de vos batteries. Si le couple est mal choisi, votre système sera inefficace ou dangereux.
| Type de batterie | Tension | Durée de vie | Entretien | Coût au kWh |
|---|---|---|---|---|
| Plomb-acide | 24V | 3-5 ans | Élevé (eau distillée) | Faible |
| Gel / AGM | 24V | 5-7 ans | Aucun | Moyen |
| Lithium (LFP) | 24V | 10-15 ans | Nul (BMS intégré) | Élevé au départ |
Nos conseils d’expert :
- Le choix Lithium : Bien que plus cher, le lithium offre une profondeur de décharge (DoD) de 80-90%, contre seulement 50% pour le plomb. Cela signifie que pour la même capacité, vous utilisez beaucoup plus d’énergie disponible.
- L’erreur fatale : Ne tentez jamais de charger une batterie Lithium avec un courant supérieur à ce que son BMS (Battery Management System) autorise (souvent 30A pour des petites unités) sur un onduleur non configuré pour le Lithium.
- Mélange interdit : Ne mélangez jamais des batteries de types différents (ex: une AGM et une Plomb) dans le même parc, cela détruirait vos équipements.
Comment dimensionner son installation solaire avec un onduleur hybride 3kW 24V ?
Pour réussir votre projet, suivez ces quatre étapes méthodiques :
Étape 1 : Calculer sa consommation électrique
Listez vos appareils critiques (frigo, éclairage, pompe, informatique). Un foyer moyen en site isolé peut consommer environ 5000Wh/jour. Pour plus d’aide, consultez nos guides sur les pompes à eau solaires si vous êtes en autonomie totale.
Étape 2 : Dimensionner les panneaux solaires
Pour un onduleur de 3kW, vous pouvez installer entre 1500W et 3000W de panneaux. Par exemple, 6 panneaux de 400W offrent 2400W, ce qui est idéal pour couvrir une consommation de 5000-8000Wh/jour selon l’ensoleillement.
Étape 3 : Choisir la capacité des batteries
Si vous voulez 2 jours d’autonomie avec une consommation de 5000Wh/jour :
Calcul : (5000Wh x 2 jours) / 24V = 416Ah.
Avec du Lithium (décharge 80%), il vous faudra environ 520Ah. Avec du Plomb (décharge 50%), il faudra 833Ah.
Étape 4 : Vérifier la compatibilité
Assurez-vous que le courant de décharge de vos batteries est compatible avec la puissance de l’onduleur. Pour une installation complète, utilisez notre guide pour installer des panneaux solaires.

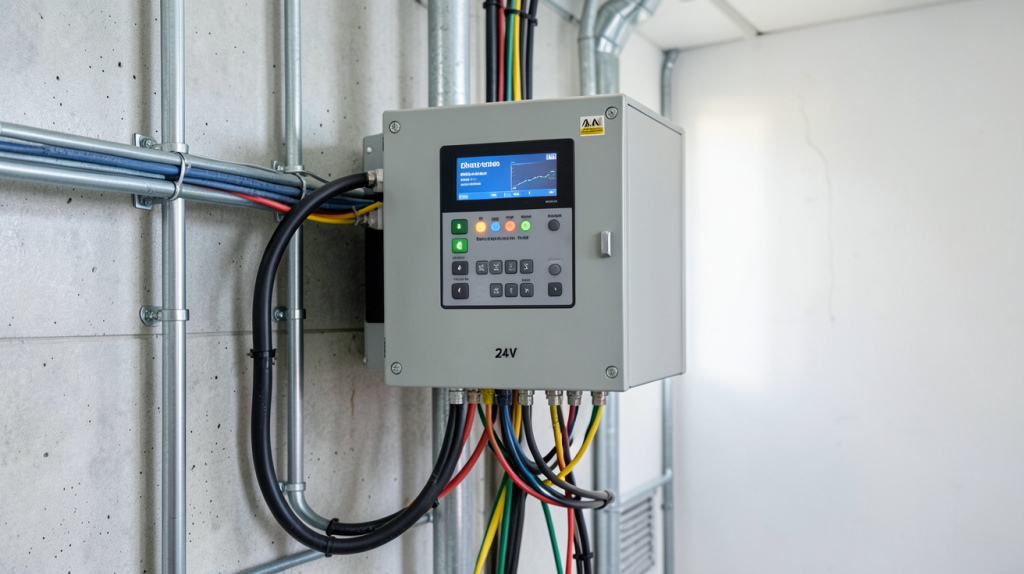

Installation pas à pas : Brancher un onduleur hybride 3kW 24V en 8 étapes
⚠️ Avertissement de sécurité : L’électricité est dangereuse. Ne travaillez jamais sous tension. Pour les installations complexes, l’intervention d’un professionnel certifié est obligatoire pour respecter la norme NF C 15-100.
- Préparation : Choisissez un local sec, ventilé et à l’abri du soleil direct. Munissez-vous d’un multimètre et d’outils isolés.
- Installation des batteries : Connectez les batteries en série ou parallèle selon la tension voulue (24V ici). Vérifiez scrupuleusement la polarité (+ sur +, – sur -).
- Raccordement PV : Branchez les panneaux au régulateur MPPT en respectant la section des câbles (souvent 4mm² ou 6mm²). Installez un parafoudre.
- Connexion DC : Reliez les batteries à l’onduleur via des câbles de forte section avec un fusible de protection approprié.
- Raccordement AC : Connectez la sortie de l’onduleur à votre tableau électrique via un disjoncteur différentiel 30mA.
- Configuration : Paramétrez l’onduleur (type de batterie, tension de floating, priorité solaire).
- Tests : Utilisez le multimètre pour vérifier les tensions avant d’allumer. Testez la bascule en coupant le réseau pour voir si les batteries prennent le relais.
- Maintenance : Nettoyez vos panneaux une fois par an et vérifiez le serrage des bornes électriques.
Onduleur hybride 3kW 24V : Prix, budget et aides financières 2024
L’investissement initial est amorti par les économies de facture. Voici un aperçu des coûts en 2024 :
- Onduleur seul : 350€ (PWM) à 850€ (MPPT haut de gamme).
- Kit complet (3kW + Panneaux + Batteries Lithium) : Comptez entre 3500€ et 4500€.
- Kit complet (3kW + Panneaux + Batteries Plomb) : Entre 2500€ et 3500€.
Comment réduire la facture ?
En France, plusieurs dispositifs existent pour soutenir votre transition énergétique (consultez Legifrance pour les textes officiels) :
- MaPrimeRénov’ : Selon vos revenus, elle peut couvrir une partie de l’installation.
- TVA réduite à 10% : Applicable sur les travaux de rénovation énergétique.
- Prime à l’autoconsommation : Versée par EDF OA selon votre région.
Exemple de ROI : Une installation de 4000€ avec 1500€ d’aides revient à 2500€. Si vous économisez 800€/an, votre investissement est rentabilisé en seulement 3 ans.
FAQ : Toutes vos questions sur les onduleurs hybrides 3kW 24V
Peut-on brancher un onduleur 3kW 24V sur un système 48V ?
Non, la tension de l’onduleur doit impérativement correspondre à la tension de votre parc de batteries. Un onduleur 24V sur 48V grillerait instantanément.
Comment éviter les pertes de charge dans les câbles ?
Utilisez des sections de câbles généreuses (ex: 10mm² ou plus pour les batteries) et réduisez la distance entre l’onduleur et les batteries.
Peut-on ajouter des panneaux solaires plus tard ?
Oui, à condition que la puissance totale ajoutée ne dépasse pas la capacité maximale acceptée par le régulateur MPPT de l’onduleur.
Que faire en cas de surchauffe de l’onduleur ?
Vérifiez la ventilation du local et assurez-vous que les entrées d’air ne sont pas obstruées. Si le problème persiste, l’onduleur est peut-être sous-dimensionné.
Faut-il déclarer son installation solaire ?
Oui, toute installation injectant du courant sur le réseau doit faire l’objet d’une déclaration préalable en mairie et d’une convention avec le gestionnaire de réseau.
Où acheter un onduleur hybride 3kW 24V au meilleur prix ?
Le marché regorge d’offres, mais la qualité est primordiale pour la sécurité de votre foyer. Voici nos recommandations pour votre achat :
- Privilégiez l’expertise : Chez Prime Énergie Rénovation, nous ne nous contentons pas de vendre du matériel. Nous vous offrons un accompagnement technique, un SAV réactif et des produits testés pour leur fiabilité.
- Méfiez-vous des prix trop bas : Un onduleur à 150€ est souvent une contrefaçon ou un modèle sans protections électriques essentielles. Le risque d’incendie est réel.
- Checklist avant achat : Vérifiez la durée de la garantie (visez 5 ans), la disponibilité des pièces détachées et la compatibilité avec les batteries que vous possédez déjà.
Besoin d’un conseil personnalisé ou d’un devis pour votre projet solaire ? Contactez nos experts dès aujourd’hui.
