Imaginez un système où chaque rayon de soleil capté par vos panneaux est méticuleusement transformé en électricité utilisable pour votre lave-linge, votre éclairage ou pour alimenter votre réseau. Ce passage de l’énergie brute à l’énergie domestique n’est possible que grâce à un composant essentiel : l’onduleur photovoltaïque. Souvent considéré comme le « cerveau » de l’installation, il joue un rôle déterminant dans votre capacité d’autoconsommation et, par extension, dans vos économies d’énergie à long terme. Comprendre son fonctionnement et bien le choisir est l’étape la plus critique pour garantir la rentabilité de votre investissement solaire.
Qu’est-ce qu’un onduleur photovoltaïque ?
Pour faire simple, un onduleur est un convertisseur d’énergie. Les panneaux solaires produisent du courant continu (DC – Direct Current), une forme d’électricité qui circule dans un seul sens. Or, nos maisons, nos appareils ménagers et le réseau électrique national fonctionnent exclusivement en courant alternatif (AC – Alternating Current), où le flux d’électrons change de direction de manière cyclique.
L’onduleur a donc pour mission de transformer ce courant continu en un courant alternatif de haute qualité, parfaitement synchronisé avec la fréquence du réseau. Au-delà de cette conversion, l’appareil doit assurer un rendement optimal. Un bon onduleur minimise les pertes d’énergie lors du processus de conversion. Un autre aspect crucial est l’intégration de la technologie MPPT (Maximum Power Point Tracking), qui permet de tirer le maximum de puissance des panneaux, même lorsque les conditions d’ensoleillement varient au cours de la journée.
Fonctionnement de base d’un onduleur solaire
Le processus de transformation est une prouesse de l’électronique de puissance. Pour comprendre comment votre électricité est générée, décomposons les étapes techniques clés :
- La conversion DC/AC : À l’aide de transistors de haute puissance, l’onduleur découpe et module le courant continu pour recréer une onde sinusoïdale.
- Le rôle du pont redresseur et du filtrage : Après la modulation, un filtre (souvent composé d’une inductance et d’un condensateur, appelé filtre LC) est utilisé pour lisser le signal. Cela permet d’obtenir un courant alternatif pur, sans harmoniques parasitaires qui pourraient endommager vos équipements électroniques.
- Le contrôle MPPT : C’est l’algorithme de pilotage. Il scanne en permanence la tension et le courant des panneaux pour identifier le point de fonctionnement où la puissance produite est la plus élevée.
- La synchronisation réseau : L’onduleur ne se contente pas de convertir ; il doit aussi
Comprendre les grandes familles d’onduleurs pour adapter votre choix à votre toiture
Le premier critère de sélection repose sur l’architecture électrique de votre installation. L’onduleur centralisé, le plus classique, regroupe la production de tous les panneaux sur un seul boîtier. Cette solution convient parfaitement aux toitures simples, orientées dans la même direction et sans ombre portée significative. En revanche, si votre toiture présente plusieurs orientations ou des zones ombragées, l’onduleur centralisé peut être pénalisé par la performance du module le moins performant, car tous les panneaux sont couplés en série. Dans ce cas, les micro-onduleurs ou les optimiseurs de puissance offrent une solution plus fine. Ces dispositifs se fixent derrière chaque panneau et convertissent l’énergie individuellement. Cette approche permet à chaque module de fonctionner à son rendement maximal, indépendamment des autres. L’investissement initial est généralement plus élevé, mais la résilience face aux ombres portées ou aux défauts d’un seul panneau est nettement supérieure. Il est crucial d’analyser la géométrie de votre toiture avant de trancher, car choisir un onduleur centralisé pour une toiture complexe pourrait réduire significativement votre production annuelle.

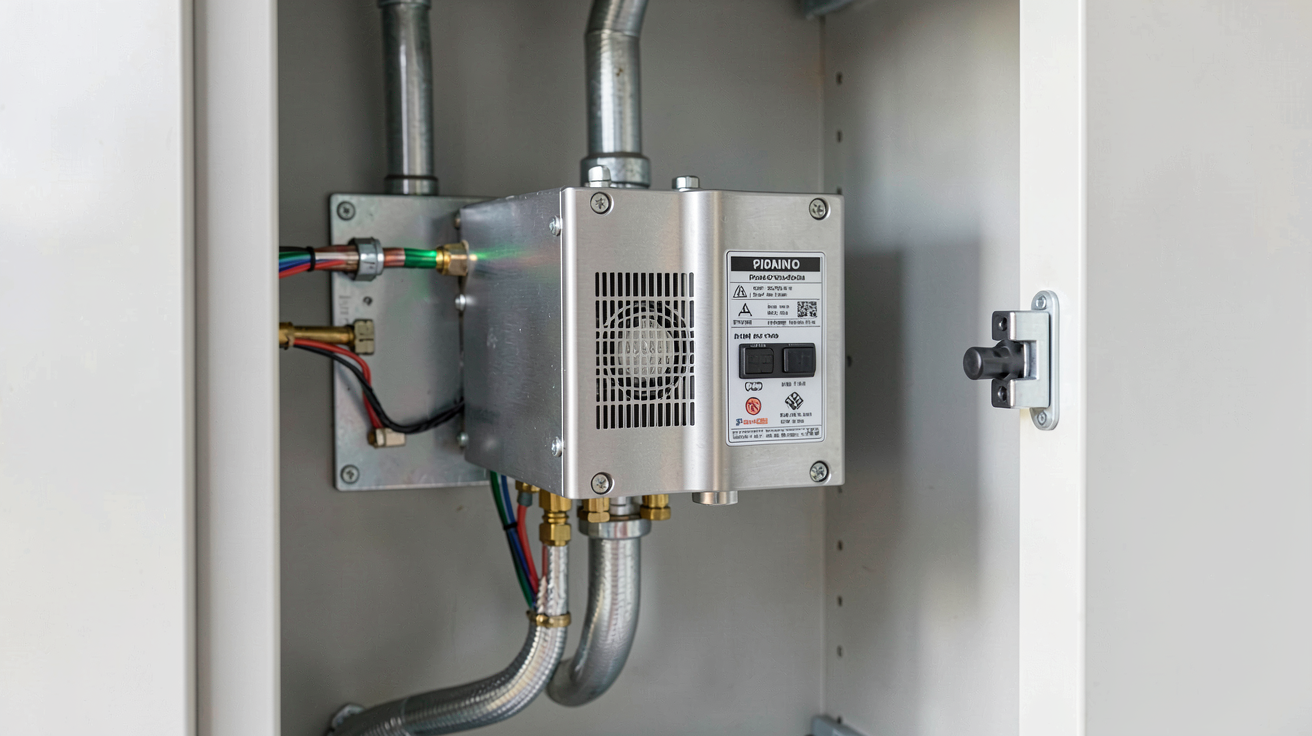

Les critères techniques souvent négligés lors de la comparaison des modèles
Au-delà de la puissance nominale, plusieurs aspects techniques méritent votre attention pour garantir la longévité et l’efficacité de votre système. La tolérance à la température est un facteur déterminant, car l’onduleur est souvent placé dans un local technique non climatisé comme un garage ou un grenier. Les modèles de dernière génération gèrent mieux la chaleur interne, ce qui évite la dégradation prématurée des composants électroniques. Vérifiez également la plage de tension de fonctionnement. Un bon onduleur doit être capable de gérer les variations de tension liées aux fluctuations de production, notamment lors des passages nuageux rapides. De plus, la qualité de la sinusoïde de sortie est essentielle pour protéger vos appareils électroménagers sensibles. Une ondulatrice mal conçue peut émettre des harmoniques qui perturbent le réseau domestique. Enfin, ne sous-estimez pas la connectivité. La présence de ports Ethernet ou la compatibilité Wi-Fi standardisée facilitent le suivi à distance. Un système qui ne propose qu’une application propriétaire verrouillée ou un suivi papier peut devenir une source de frustration lors du dépannage ou de la maintenance future. Assurez-vous que le protocole de communication est ouvert ou bien documenté pour éviter les problèmes d’interopérabilité avec d’autres outils de gestion de l’énergie.

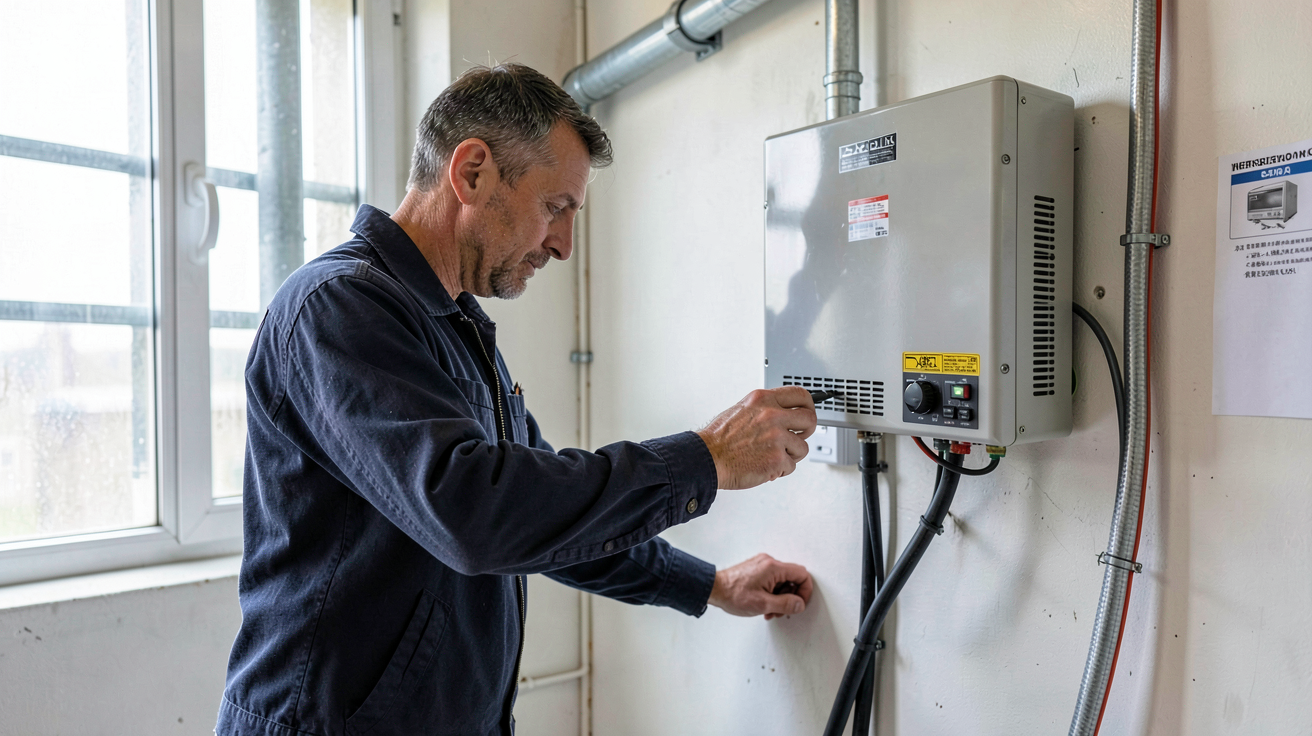

Éviter les erreurs fréquentes et garantir la maintenance de votre équipement
L’une des erreurs les plus courantes consiste à négliger la localisation physique de l’onduleur. Cet appareil génère de la chaleur et doit impérativement être installé dans un espace ventilé, à l’abri des intempéries et des projections de poussière. Un emplacement mal choisi peut entraîner une surchauffe, réduisant la durée de vie de l’électronique et déclenchant des protections de sécurité qui coupent la production. Il est également fréquent de sous-estimer l’importance de la garantie. Les fabricants proposent des garanties variables, allant de la simple garantie légale à des garanties étendues couvrant les pièces et la main-d’œuvre. Lisez attentivement les conditions, car certaines exclusions liées à l’installation ou à l’environnement peuvent annuler la couverture en cas de panne. Une autre piège à éviter est l’obsolescence logicielle. Les onduleurs modernes reçoivent des mises à jour pour optimiser leur rendement ou corriger des bugs. Assurez-vous que le fabricant s’engage à fournir ces mises à jour pendant toute la durée de vie de l’appareil. Enfin, pensez à l’accessibilité pour la maintenance. Si l’onduleur est fixé en hauteur ou dans un coin inaccessible, les interventions de diagnostic ou de remplacement deviendront coûteuses et complexes. Privilégiez un emplacement de taille humaine, avec une prise de courant accessible et un espace suffisant pour la ventilation. Une installation bien pensée dès le départ simplifie la vie quotidienne et sécurise l’investissement sur le long terme.
