L’installation de panneaux solaires est une étape majeure pour réduire vos factures d’énergie et gagner en autonomie. Cependant, au-delà des modules qui captent la lumière, un élément technique crucial garantit la sécurité et la pérennité de votre système : le tableau électrique photovoltaïque. Souvent méconnu des particuliers, ce dispositif est le véritable centre de commande de votre production d’énergie verte.
Que vous soyez en phase de conception ou de rénovation, comprendre le rôle, la norme et le dimensionnement de vos coffrets de protection est indispensable pour éviter les risques d’incendie ou de panne matérielle. Ce guide complet vous accompagne pas à pas pour faire les bons choix techniques en 2024.
Introduction : Pourquoi un tableau électrique dédié au photovoltaïque est essentiel
Installer des panneaux solaires sans un tableau de protection adapté revient à brancher un appareil de haute puissance sur une multiprise de mauvaise qualité : le risque est réel et les conséquences peuvent être lourdes.
Rôle de protection et de distribution du courant solaire
Le tableau électrique photovoltaïque a deux missions principales. D’une part, il assure la protection des équipements (onduleur, panneaux, batterie) contre les anomalies électriques comme les surtensions ou les courts-circuits. D’autre part, il assure la distribution sécurisée du courant, qu’il s’agisse du courant continu (DC) provenant des panneaux ou du courant alternatif (AC) produit par l’onduleur et injecté dans votre maison ou sur le réseau.
Normes et réglementations en vigueur (NF C 15-100, UTE C 15-712-1, Consuel)
En France, l’installation solaire ne s’improvise pas. Elle doit répondre à des exigences strictes pour garantir la sécurité des biens et des personnes. Les normes de référence sont la NF C 15-100, qui régit les installations électriques basse tension, et la norme spécifique UTE C 15-712-1 dédiée aux systèmes photovoltaïques.
Obligations légales pour une installation photovoltaïque raccordée au réseau
Si votre installation est destinée à l’autoconsommation avec injection du surplus sur le réseau, vous êtes soumis à des obligations de raccordement et de conformité. Le respect des normes assure non seulement votre sécurité, mais est également une condition sine qua non pour bénéficier des tarifs d’achat de l’électricité et des aides de l’État. Vous pouvez consulter les détails réglementaires sur le site officiel de Légifrance pour comprendre l’aspect législatif de votre projet.
Quel organisme délivre l’attestation de conformité ?
Avant toute mise en service, une vérification est nécessaire. C’est le rôle du Consuel. L’obtention de l’attestation de conformité est obligatoire pour prouver que votre installation respecte les normes en vigueur. Sans ce document, le gestionnaire de réseau (comme Enedis) refusera le raccordement. Pour vous aider dans cette démarche, consultez notre guide complet sur le Consuel photovoltaïque pour les particuliers.
Les différents types de tableaux électriques photovoltaïques
On ne parle pas d’un seul type de tableau, mais de plusieurs coffrets qui interviennent à différents stades de la chaîne de production.
Monophasé vs triphasé : quand choisir chaque configuration
Le choix dépend de votre abonnement électrique actuel. Si votre maison est en monophasé (courant standard), votre tableau AC devra également être configuré pour du monophasé. Si vous avez une installation triphasée (souvent pour les grandes maisons ou les pompes à chaleur puissantes), le tableau devra gérer la répartition des phases pour équilibrer la charge.
Tableaux avec ou sans parafoudre type 2
Le parafoudre de type 2 est un composant de sécurité essentiel. Il protège vos équipements contre les surtensions transitoires causées par la foudre. Dans les régions à forte activité orageuse, l’intégration d’un parafoudre dans votre tableau est vivement recommandée, voire obligatoire selon les normes de protection de votre zone.
Coffrets AC, DC et combiner AC/DC : différences d’usage
- Coffret DC (Courant Continu) : Situé entre les panneaux et l’onduleur. Il protège la partie « solaire » contre les inversions de polarité et les surtensions continues.
- Coffret AC (Courant Alternatif) : Situé entre l’onduleur et votre tableau général. Il protège la liaison vers votre maison et le réseau.
- Combiner AC/DC : Certains systèmes intégrés regroupent ces fonctions, mais pour une installation robuste, la séparation des coffrets est souvent préférée pour faciliter la maintenance.
Comment dimensionner son tableau électrique selon la puissance de l’installation
Un mauvais dimensionnement peut entraîner une surchauffe des câbles ou un déclenchement intempestif des disjoncteurs. Pour optimiser votre production solaire, le calcul doit être précis.
Calcul du courant de défaut et choix de la section des câbles PV
La section des câbles (exprimée en mm²) doit être calculée en fonction de l’intensité maximale et de la longueur de la ligne pour limiter la chute de tension. Pour le côté DC, on utilise généralement du câble solaire PV spécifique avec une résistance accrue aux UV et aux intempéries.
Sélection des disjoncteurs AC et différentiels 30 mA
Pour la partie AC, l’utilisation d’un disjoncteur différentiel 30 mA est impérative. Il assure la protection des personnes en coupant le courant instantanément en cas de fuite de courant vers la terre.
Tableau de correspondance puissance (kW) / intensité (A) / disjoncteur
Voici une estimation pour vous aider à visualiser les besoins selon la puissance de votre installation :
| Puissance Installée (kWc) | Intensité approximative (A) | Disjoncteur préconisé (A) |
|---|---|---|
| 3 kWp | ~13 A | 16 A ou 20 A |
| 6 kWp | ~26 A | 32 A |
| 9 kWp | ~39 A | 40 A ou 50 A |
Les composants indispensables d’un tableau électrique photovoltaïque
Un tableau performant repose sur des composants de haute qualité certifiés.
Disjoncteurs magnétothermiques et différentiels
Le disjoncteur magnétothermique protège contre les surcharges (thermique) et les courts-circuits (magnétique). Le différentiel, lui, gère la sécurité humaine. Il est crucial que ces deux fonctions soient correctement coordonnées.
Parfoudres type 2 et limites de tension
Comme mentionné plus haut, le parafoudre doit être capable d’évacuer l’énergie d’un pic de tension vers la terre. Il est essentiel de vérifier que les limites de tension du parafoudre sont compatibles avec la tension de votre système (ex: 600V DC ou 230V AC).
Borniers de connexion, témoins de fonctionnement et étiquetage
La clarté de l’installation est primordiale pour la maintenance. Un tableau bien conçu inclut des borniers de connexion robustes, des témoins de fonctionnement (voyants lumineux) pour vérifier que l’onduleur tourne, et un étiquetage précis indiquant la présence de courants dangereux (DC et AC).
Étapes d’installation : du tableau au raccordement réseau
L’installation doit suivre une logique rigoureuse pour garantir la sécurité.
Fixation, mise à la terre et liaison équipotentielle
Le tableau doit être fixé sur un support stable et sec. La mise à la terre de l’ensemble des cadres métalliques (châssis des panneaux, cadres du tableau) est obligatoire via une liaison équipotentielle pour éviter toute montée en potentiel dangereuse.
Raccordement des chaînes PV au coffret DC puis à l’onduleur
On commence par relier les panneaux en série ou parallèle (les « strings ») au coffret DC. C’est ici que l’on place les fusibles et le sectionneur DC pour pouvoir isoler les panneaux en toute sécurité avant de brancher l’onduleur.
Connexion de l’onduleur au tableau AC et au tableau général de l’habitation
Une fois le courant transformé en alternatif par l’onduleur, il passe par le coffret AC de protection, puis rejoint votre tableau électrique général (TGBT) pour alimenter vos appareils ou être injecté sur le réseau public.
Aides financières disponibles : Prime énergie, MaPrimeRénov’, CEE, TVA réduite
Réaliser une installation photovoltaïque est un investissement. Heureusement, plusieurs dispositifs peuvent alléger la facture.
Comment constituer votre dossier pour la Prime Énergie Rénovation
Pour maximiser vos chances, il est impératif de faire appel à un professionnel certifié RGE (Reconnu Garant de l’Environnement). Cela facilite grandement la constitution de votre dossier pour les aides comme la Prime Énergie ou MaPrimeRénov’.
Cumul des aides et simulation du montant disponible
Selon votre profil et l’ampleur de votre projet, vous pouvez cumuler les Certificats d’Économies d’Énergie (CEE) et bénéficier d’une TVA réduite à 5,5%. Il est conseillé de faire une étude de rentabilité globale incluant le prix de l’installation complète pour avoir une vision réaliste de votre retour sur investissement.
Erreurs à éviter et bonnes pratiques pour assurer la sécurité et la longévité
Sous-dimensionnement des disjoncteurs et risques de surchauffe
Un disjoncteur trop faible sautera sans cesse, tandis qu’un disjoncteur trop puissant ne protègera pas efficacement contre une surcharge, créant un risque d’incendie par échauffement des câbles.
Mauvaise mise à la terre et défaut d’isolement
Une terre de mauvaise qualité ou une liaison mal serrée peut rendre le parafoudre inutile et exposer les utilisateurs à des chocs électriques en cas de défaut d’isolement de l’onduleur.
Choix de composants non certifiés (absence de marque NF ou CE)
Ne faites jamais l’économie de la qualité. Utilisez des composants possédant les marquages NF ou CE. L’utilisation de matériel bas de gamme non certifié peut invalider votre assurance et votre attestation Consuel.

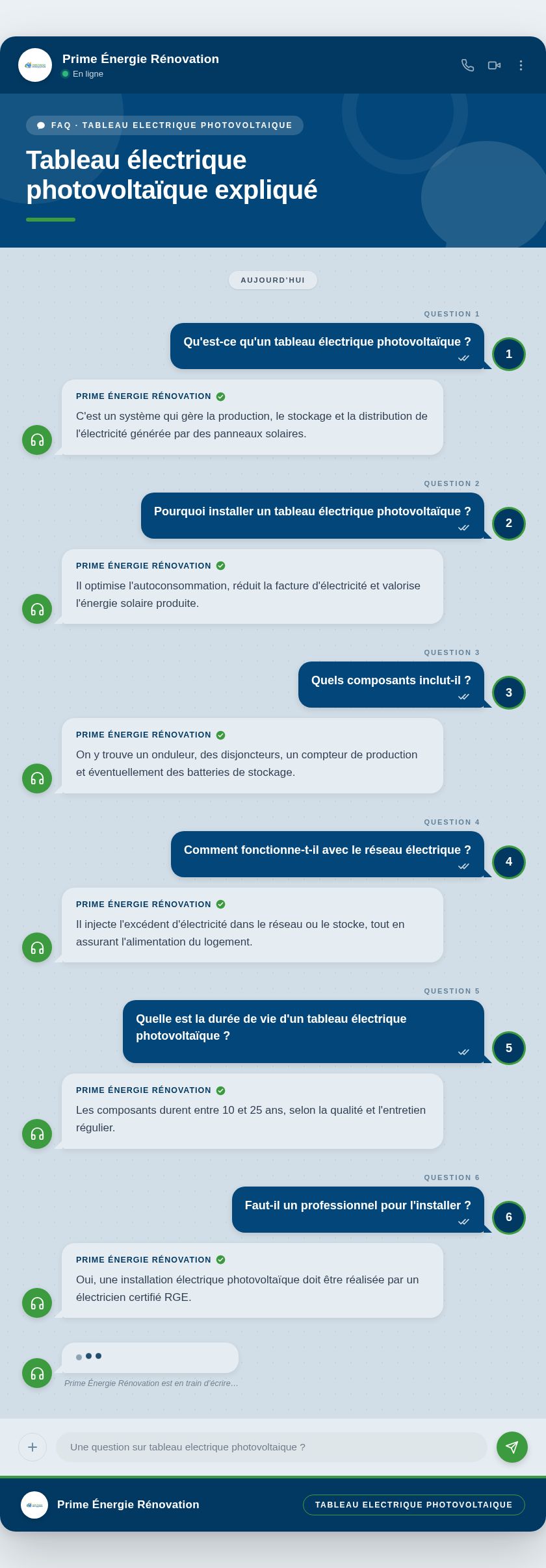

FAQ : Réponses aux questions les plus fréquemment posées
Quel est le prix moyen d’un tableau électrique photovoltaïque ?
Le coût varie selon la puissance et le nombre de composants (parafoudre, disjoncteurs, coffrets séparés). Comptez entre 300 € et 1 000 € pour les coffrets de protection seuls, hors main-d’œuvre.
Faut-il obligatoirement un parafoudre sur un tableau AC ?
Bien que la norme puisse varier selon l’exposition au risque, il est fortement recommandé d’en installer un pour protéger votre onduleur, qui est l’élément le plus coûteux de l’installation.
Quelle différence entre un coffret AC et un coffret DC ?
Le coffret DC gère la haute tension continue des panneaux (danger d’arc électrique), tandis que le coffret AC gère le courant alternatif standard de la maison.
Le tableau doit-il être agréé Consuel avant mise en service ?
Le tableau lui-même doit être composé de matériel certifié, et l’ensemble de l’installation doit passer l’inspection du Consuel pour être validé.
Puis-je installer moi-même mon tableau électrique photovoltaïque ?
Techniquement possible pour les bricoleurs avertis, mais fortement déconseillé. Pour bénéficier des aides d’État et de la garantie décennale, l’intervention d’un professionnel est indispensable.
Conclusion : Checklist avant l’achat et lien vers devis gratuit
Liste de vérification rapide (normes, puissance, composants, aides)
- [ ] Les composants sont-ils certifiés NF ou CE ?
- [ ] La section des câbles est-elle adaptée à la puissance (kW) ?
- [ ] Un parafoudre type 2 est-il prévu (DC et/ou AC) ?
- [ ] Le disjoncteur différentiel est-il de 30 mA ?
- [ ] L’installateur est-il reconnu RGE pour les aides ?
Demandez votre étude personnalisée et votre devis auprès de Prime Énergie Rénovation
Ne laissez pas la sécurité de votre foyer au hasard. Nos experts vous accompagnent pour dimensionner et installer votre système photovoltaïque dans les règles de l’art. Contactez-nous dès aujourd’hui pour obtenir une étude sur mesure.
Obtenir mon devis gratuit et personnalisé
