Lorsqu’on envisage d’augmenter sa production d’énergie verte, la question de la gestion du courant est centrale. Le tableau électrique panneau photovoltaïque n’est pas qu’un simple boîtier de connexion : c’est le véritable cerveau de sécurité de votre installation. Il assure la protection de vos équipements contre les surtensions, gère la distribution de l’énergie produite par vos panneaux solaires photovoltaïques et garantit la sécurité des occupants de votre foyer. Que vous installiez un kit solaire en autoconsommation ou une centrale de production plus importante, comprendre l’articulation entre vos modules et votre réseau électrique est indispensable pour éviter tout risque d’incendie ou de panne matérielle.

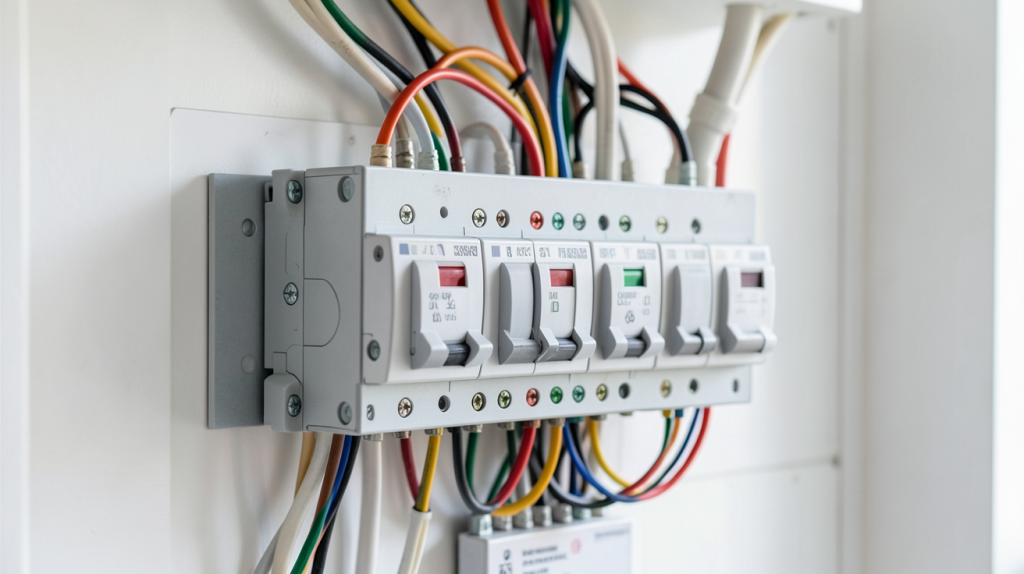

Comprendre le rôle du tableau électrique dans une installation photovoltaïque
Le tableau électrique joue trois fonctions vitales dans un système solaire :
- La protection des équipements : Il protège l’onduleur et les modules contre les surtensions atmosphériques (foudre) et les courants de défaut.
- La sécurité des personnes : Grâce aux dispositifs différentiels, il coupe instantanément le courant en cas de fuite électrique, évitant ainsi l’électrocution.
- La distribution et l’isolement : Il permet de séparer proprement la partie courant continu (DC) provenant des panneaux de la partie courant alternatif (AC) injectée dans la maison.
Pour bien visualiser, imaginez le flux suivant : les panneaux photovoltaïques produisent du courant continu (DC) $\rightarrow$ passage par le coffret DC $\rightarrow$ l’onduleur transforme le courant en alternatif (AC) $\rightarrow$ passage par le coffret AC $\rightarrow$ injection dans le tableau électrique domestique.

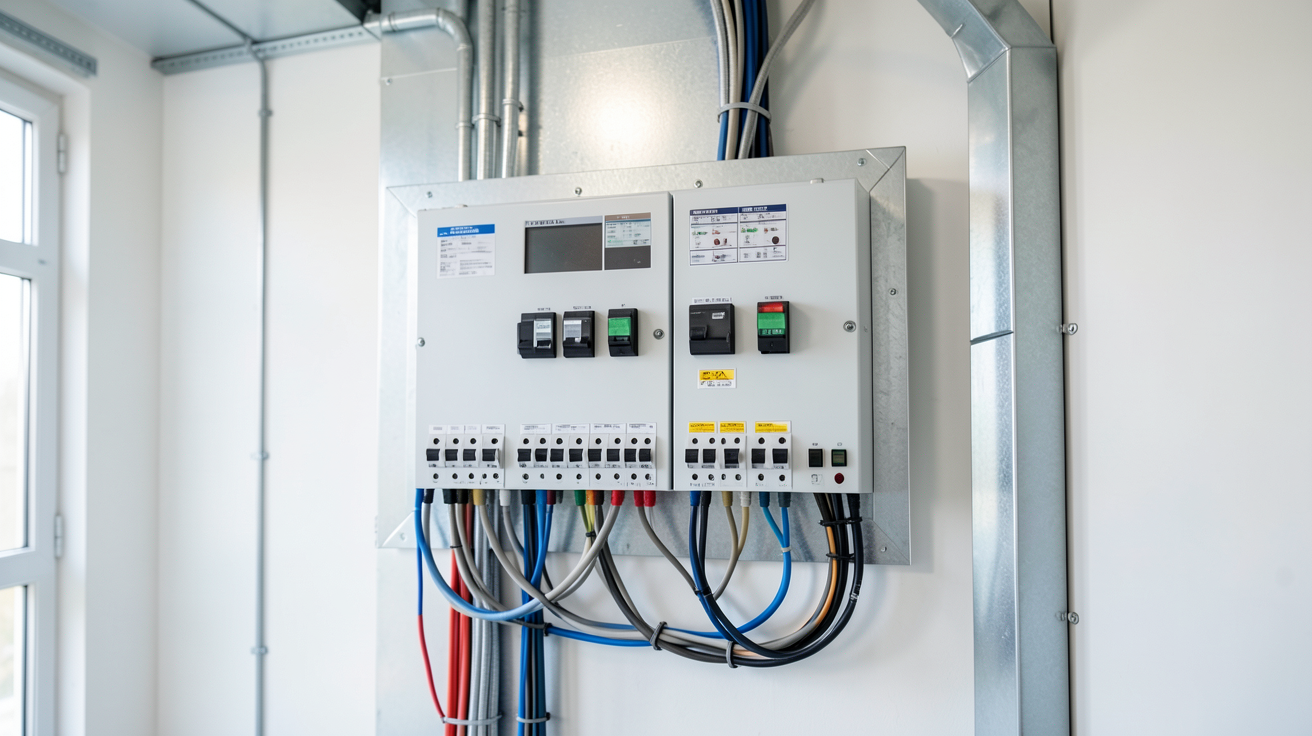

Dimensionner le tableau : comment choisir la puissance et les protections
Le dimensionnement ne s’improvise pas. Il doit répondre à la puissance crête ($P_{max}$) de votre installation. Un mauvais choix de disjoncteur ou une section de câble insuffisante peut entraîner une surchauffe, voire un départ de feu.
Voici une méthodologie de calcul simplifiée pour déterminer les composants nécessaires en fonction de la puissance de votre installation :
| Puissance Installée (kWp) | Courant Nominal (Approximatif) | Disjoncteur Recommandé | Section de Câble (AC) |
|---|---|---|---|
| 3 kW | ~13 A | 16 A | 2,5 mm² |
| 6 kW | ~26 A | 32 A | 6 mm² |
| 9 kW | ~39 A | 45 A ou 63 A | 10 mm² |
| 12 kW | ~52 A | 63 A | 16 mm² |
Calcul de la puissance totale des panneaux
Pour dimensionner votre matériel, vous devez d’abord connaître la puissance totale de votre champ solaire. La formule est simple :
$P_{totale} = \sum (P_{nominale} \times Nombre\ de\ modules) \times k$
Où $k$ est un facteur de correction prenant en compte les pertes thermiques et l’efficacité de l’onduleur (généralement estimé entre 0,85 et 0,95). Par exemple, pour un panneau photovoltaïque de 400 Wp avec 10 modules, votre puissance théorique est de 4 kWp, mais il est prudent de dimensionner le système pour absorber les pics de production.
Choix du disjoncteur principal et des disjoncteurs divisionnaires
Le choix des disjoncteurs est crucial pour la sélectivité de l’installation. Le disjoncteur principal protège l’ensemble de la ligne solaire, tandis que les disjoncteurs divisionnaires protègent chaque départ (chaque chaîne de panneaux ou « string »).
Un point technique majeur concerne le type de différentiel. Pour une installation solaire, il est impératif d’utiliser un différentiel de type A ou type F (ou Hi). Contrairement au type AC (utilisé pour l’éclairage classique), le type A est capable de détecter les courants de fuite à composante continue, souvent générés par les onduleurs.
| Type de Différentiel | Usage recommandé | Capacité de détection |
|---|---|---|
| Type AC | Appareils standards (ampoules, radiateurs) | Courant alternatif pur uniquement |
| Type A | Obligatoire pour le solaire / Lave-linge | Alternatif + composante continue légère |
| Type F / Hi | Électronique sensible / Solaire haute performance | Optimisé pour les courants impulsionnels |

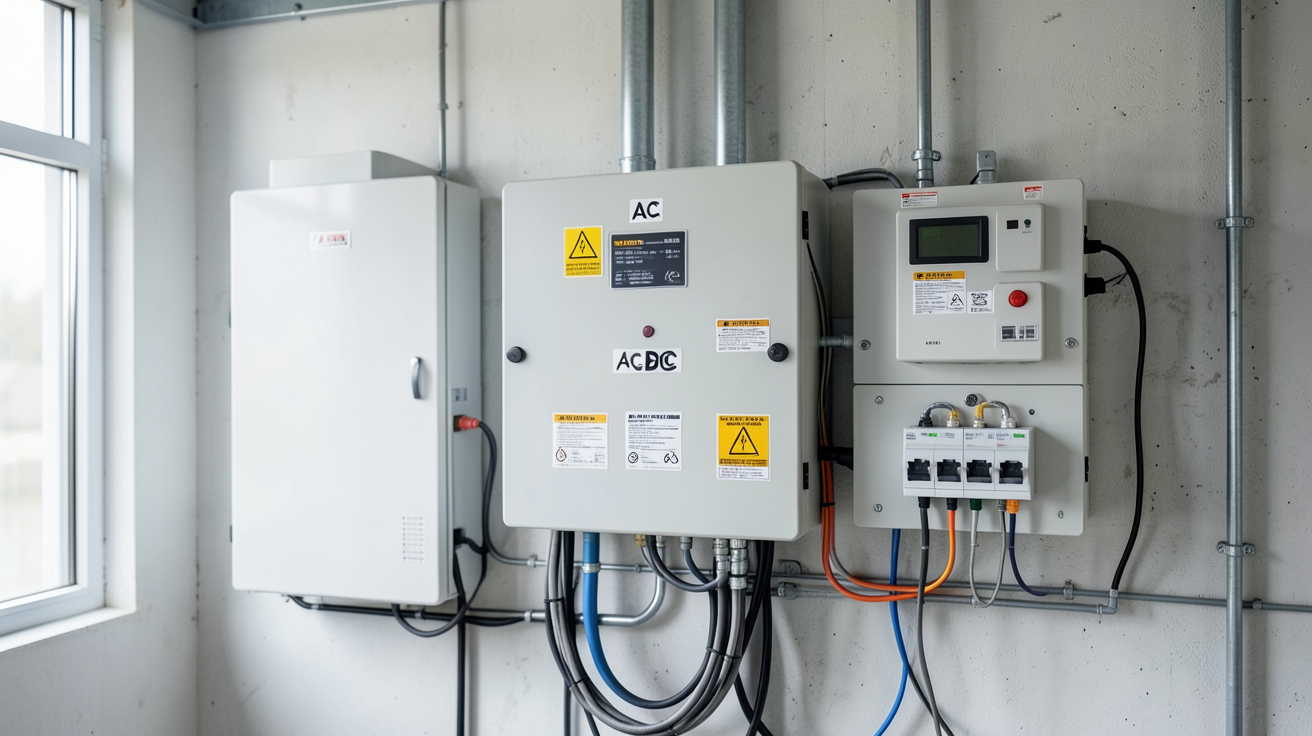

Les différents types de coffrets (AC, DC, triphasé) et leurs caractéristiques
On ne branche pas directement des panneaux sur un tableau domestique. Il faut passer par des coffrets de protection spécialisés qui agissent comme des remparts.
| Type de Coffret | Emplacement | Composants Clés | Usage Principal |
|---|---|---|---|
| Coffret DC | Entre panneaux et onduleur | Sectionneur DC, Fusibles, Para-foudre DC | Protection contre le courant continu haute tension |
| Coffret AC | Entre onduleur et tableau maison | Disjoncteur AC, Para-foudre AC, Différentiel | Protection de l’onduleur et injection réseau |
| Coffret Triphasé | Ligne de puissance élevée | Interrupteur sectionneur triphasé | Installations > 9 kW ou raccordement réseau 3 phases |
Coffret DC : rôle et quand l’utiliser
Le coffret DC est l’élément de sécurité le plus critique avant la conversion. Les panneaux solaires produisent une tension continue élevée qui ne peut pas être coupée par un disjoncteur standard AC. Le coffret DC contient un sectionneur pour isoler les panneaux et des fusibles (souvent 15A ou 25A par string) pour éviter les courants de retour. Un dispositif anti-surtension (para-foudre DC) y est également intégré pour protéger l’onduleur contre la foudre.
Coffret AC : intégration au tableau domestique
Une fois l’énergie convertie en courant alternatif par l’onduleur, elle passe dans le coffret AC. Ce dernier assure la liaison avec votre installation électrique existante. Il doit impérativement comporter un disjoncteur dédié et, idéalement, un para-foudre AC pour protéger vos appareils ménagers contre les retours de surtension venant du réseau public.
Coffret triphasé : besoins spécifiques
Si votre installation dépasse 9 kW ou si votre compteur est en triphasé, vous devrez utiliser un coffret triphasé. Cela demande une attention particulière sur la section des câbles : on utilise généralement du 5G2,5 mm² ou du 5G6 mm² pour assurer l’équilibre des phases et éviter les chutes de tension importantes lors de la production massive.

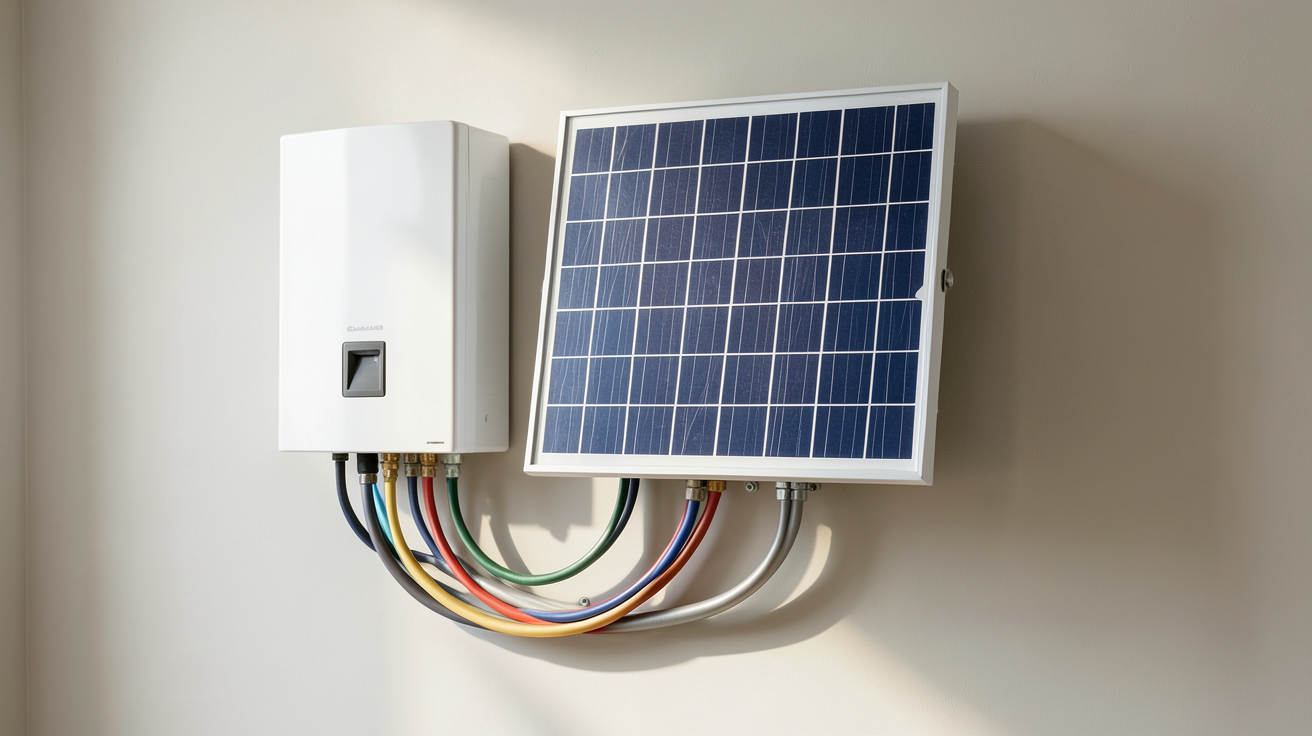

Guide pas à pas du raccordement du kit solaire au tableau électrique
Avant de commencer, assurez-vous d’avoir les outils adéquats : multimètre, pince à dénuder, tournevis isolés et une pince à sertir pour les connecteurs MC4. La sécurité avant tout : coupez toujours les protections DC et AC avant toute intervention.
Préparer le câblage (section, type, protection)
Pour le côté DC, utilisez exclusivement des câbles solaires (spécifiques DC) de 4 mm² ou 6 mm², résistants aux UV et aux hautes températures. Pour le côté AC, utilisez des câbles de section appropriée (2,5 mm² pour 3kW, 6 mm² pour 6kW) sous gaine ICTA pour respecter les normes de protection mécanique.
Raccorder le câble DC au coffret et au tableau
- Connectez les câbles venant des panneaux aux connecteurs du coffret DC.
- Reliez la sortie du coffret DC à l’entrée de l’onduleur.
- À la sortie de l’onduleur (câble AC), branchez le conducteur dans le coffret AC.
- Enfin, reliez la sortie du coffret AC au disjoncteur dédié de votre tableau électrique principal.
Raccordement au dispositif différentiel et mise à la terre
Le raccordement au différentiel (type A) est l’étape finale de la chaîne de protection. Parallèlement, la mise à la terre est non négociable. Chaque cadre de panneau et chaque châssis métallique de l’installation doit être relié à une terre de qualité avec un câble Vert/Jaune de 6 mm² minimum. Cela permet d’évacuer les courants de fuite et les surtensions vers le sol, protégeant ainsi tout le circuit.
Normes, certifications et obligations légales
Toute installation photovoltaïque doit être conforme aux réglementations en vigueur pour être assurée et légale :
- Norme NF C 15-100 : Elle régit la conception et la réalisation des installations électriques basse tension en France.
- Norme EN 50438 : Spécifique aux systèmes de production photovoltaïque.
- Certification CE : Indispensable pour tout le matériel (onduleur, panneaux, coffrets).
- Le Consuel : Une fois l’installation terminée, l’attestation de conformité délivrée par le Consuel est obligatoire pour la mise en service et l’injection sur le réseau.
Note : Le non-respect de ces normes peut entraîner le refus de votre raccordement par le gestionnaire de réseau (Enedis) et l’annulation de vos garanties d’assurance.

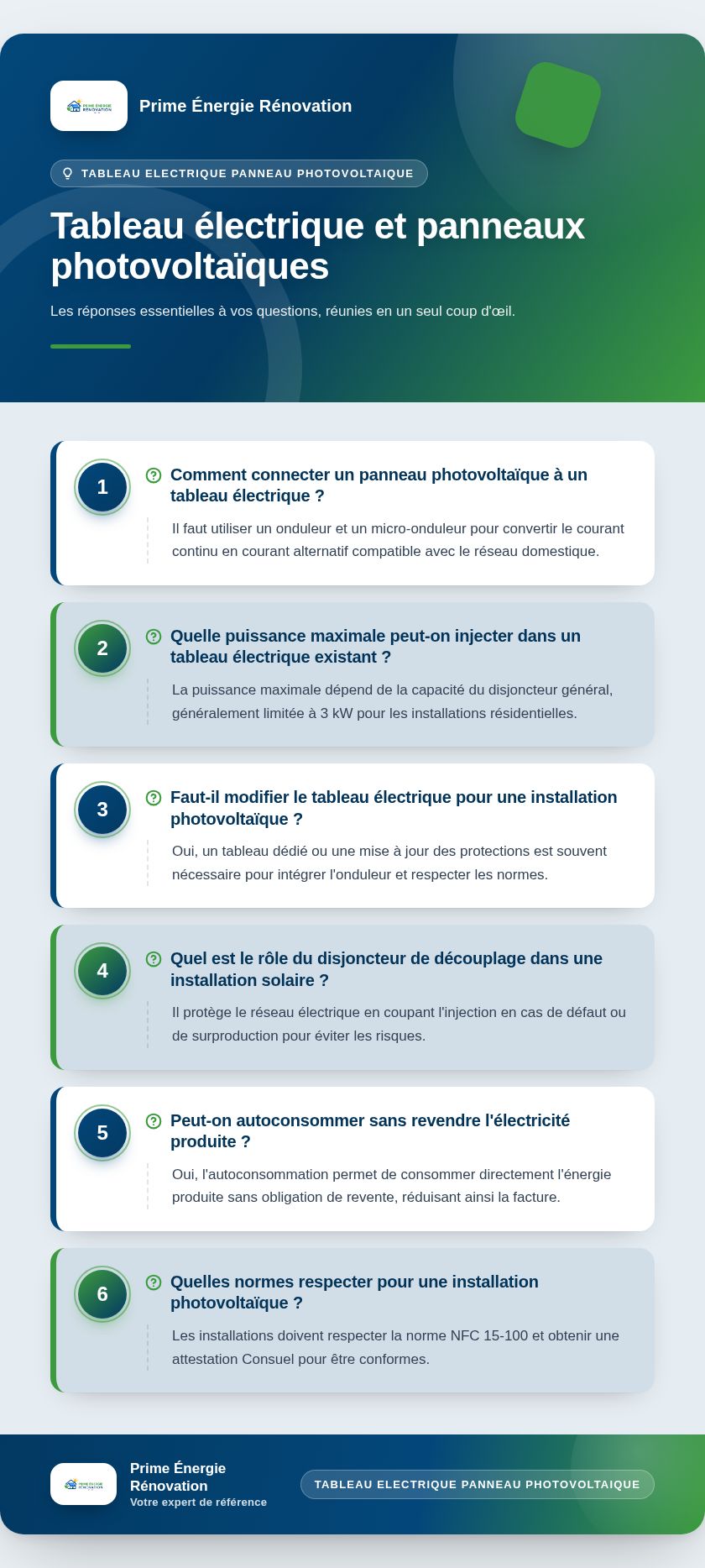

FAQ – réponses aux questions les plus fréquentes
Quel type de coffret choisir pour mon installation photovoltaïque ?
Il vous faut deux types : un coffret DC (protection avant onduleur) et un coffret AC (protection après onduleur).
Comment dimensionner le tableau électrique pour panneaux solaires ?
Calculez la puissance totale, déterminez l’intensité (Ampères) et choisissez des disjoncteurs et sections de câbles proportionnés, comme détaillé dans notre tableau de dimensionnement.
Quelle est la différence entre un coffret DC et un coffret AC ?
Le coffret DC gère le courant continu des panneaux (haute tension, nécessite des fusibles spécifiques), tandis que le coffret AC gère le courant alternatif de l’onduleur pour l’injecter dans la maison.
Quel disjoncteur installer pour 5 kW de panneaux solaires ?
Pour 5 kW, un disjoncteur de 32 A avec des câbles de 6 mm² est généralement la norme standard.
Dois-je faire appel à un professionnel pour le raccordement au tableau ?
Bien que certains kits soient accessibles, le raccordement au tableau principal et la mise en conformité NF C 15-100 sont fortement recommandés à un professionnel pour garantir la validité de votre assurance et du Consuel.
