Vous souhaitez optimiser votre transition énergétique tout en réduisant drastiquement vos factures d’électricité et de chauffage ? Le système hybride photovoltaïque représente l’une des avancées les plus prometteuses de la rénovation énergétique actuelle. Contrairement aux installations classiques, cette technologie 2-en-1 permet de capter simultanément l’énergie solaire pour produire de l’électricité et de la chaleur. Ce guide complet vous accompagne pour comprendre le fonctionnement, les coûts, les aides et les étapes clés d’une installation réussie.

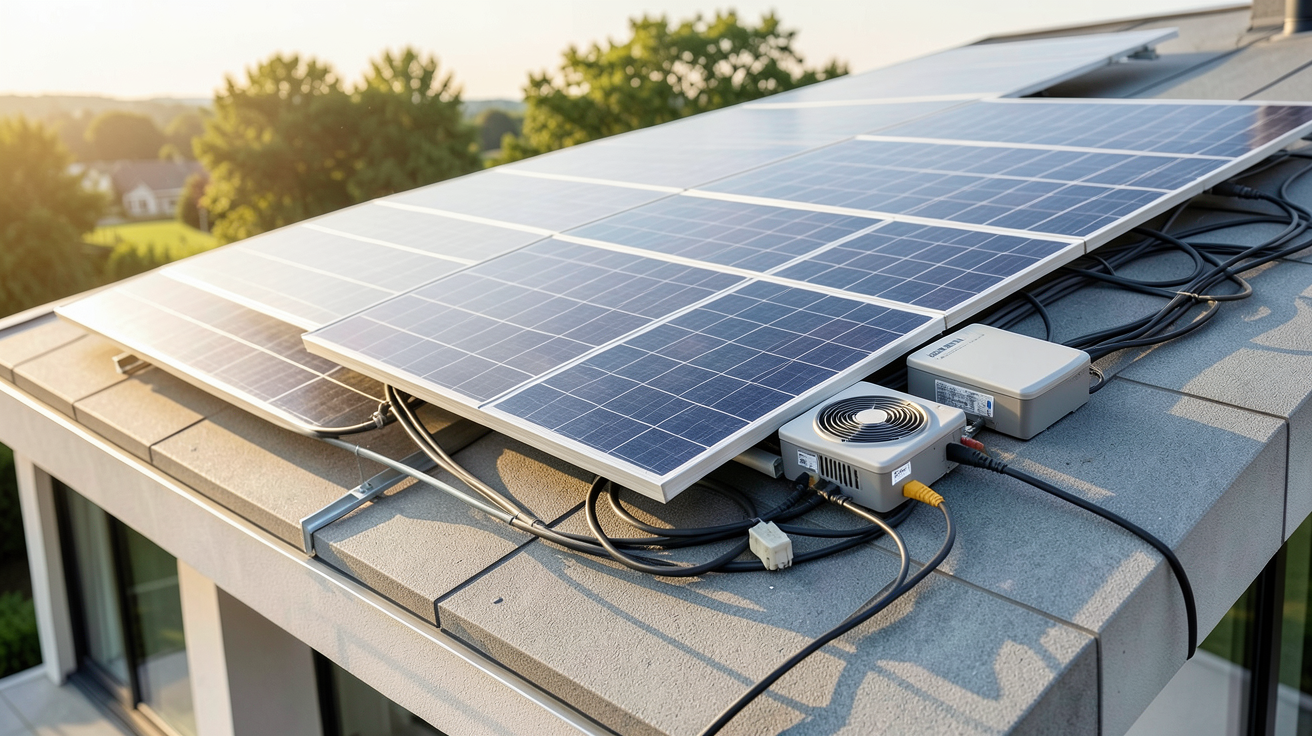

Qu’est-ce qu’un système hybride photovoltaïque ? Définition et principe de fonctionnement
Un système hybride photovoltaïque (souvent appelé panneau PVT pour Photovoltaïque-Thermique) est un dispositif de production d’énergie multicouche. Alors qu’un panneau standard ne s’occupe que de l’électricité, le panneau hybride intègre un module thermique situé sous les cellules photovoltaïques.
Le principe repose sur la dualité de la capture solaire : les photons frappent les cellules pour générer un courant continu, tandis que la chaleur dégagée par les cellules (qui, si elle n’est pas évacuée, fait chuter le rendement électrique) est récupérée par un échangeur thermique. Ce dernier utilise un fluide caloporteur, généralement un mélange d’eau et de glycol, qui circule en circuit fermé pour transporter cette chaleur vers votre système de chauffage ou de production d’eau chaude sanitaire (ECS).
Description du fonctionnement (Schéma conceptuel) :
1. Rayonnement solaire → 2. Cellules PV (Électricité) → 3. Échangeur thermique (Récupération de la chaleur) → 4. Fluide caloporteur → 5. Régulateur solaire → 6. Stockage thermique (Ballon) ou Chauffage.
| Caractéristique | Panneau Photovoltaïque Classique | Système Hybride (PVT) |
|---|---|---|
| Production Électrique | Élevée | Élevée (optimisée par le refroidissement) |
| Production Thermique | Nulle | Importante |
| Gestion de la chaleur | Perte de rendement par surchauffe | Récupération et valorisation |
| Utilisation de l’espace | Optimisée pour l’électricité seule | Maximale (double usage) |
Les deux composantes d’un panneau hybride : cellules photovoltaïques et échangeur thermique
Pour atteindre une telle performance, le panneau hybride repose sur une ingénierie de précision :
- Les cellules photovoltaïques : Composées principalement de silicium de haute pureté, elles constituent la couche supérieure. Elles captent le rayonnement pour le transformer en électrons.
- L’échangeur thermique : Situé sous les cellules, il est généralement fabriqué en aluminium ou en cuivre pour une conductivité thermique maximale. Sa structure est conçue pour maximiser la surface de contact avec le fluide caloporteur sans créer d’ombre sur les cellules PV.
Comment le fluide caloporteur récupère et transfère la chaleur
Le cœur du transfert thermique est le circuit glycolé. Le choix du glycol est crucial car il agit comme un antigel, protégeant l’installation contre le gel en hiver et la corrosion en été. Un circulateur (pompe) fait circuler ce fluide à travers l’échangeur du panneau. Une fois chauffé, le fluide est dirigé vers un échangeur de chaleur secondaire (dans un ballon d’eau chaude ou un collecteur de chauffage) où la chaleur est transférée à l’eau domestique, tandis que le fluide refroidi repart vers le toit pour un nouveau cycle.
Les différentes variantes de systèmes hybrides
Selon vos besoins en chauffage et votre type de logement, trois grandes familles de technologies existent pour vous permettre d’approfondir vos connaissances sur l’énergie photovoltaïque.
Panneaux hybrides aérovoltaïques : chaleur de l’air pour le bâtiment
Les systèmes aérovoltaïques utilisent l’air comme fluide caloporteur au lieu d’un liquide. L’air circule derrière les cellules, absorbe la chaleur et est ensuite insufflé dans les conduits de ventilation ou de chauffage.
Avantages : Simplicité de l’installation, absence de risque de fuite de liquide ou de gel.
Limites : Le rendement thermique est souvent inférieur aux systèmes à eau et nécessite des conduits d’air de gros diamètre.
Panneaux hybrides à eau/glycol : couplage avec ballon ECS ou PAC thermique
C’est la solution la plus performante pour l’habitation individuelle. Le liquide permet un transfert de chaleur bien plus efficace. Ce système est idéal pour le pré-chauffage de l’eau sanitaire ou pour alimenter une pompe à chaleur hybride, augmentant ainsi son coefficient de performance (COP) en hiver.
Couplage du système hybride avec le chauffage et l’ECS
L’intégration d’un système hybride peut se faire selon deux scénarios majeurs pour maximiser votre autonomie :
- Scénario CESI + Hybride : Le système hybride vient en renfort d’un Chauffe-Eau Solaire Individuel classique. L’électricité produite sert à l’autoconsommation, tandis que la chaleur est injectée directement dans le ballon.
- Scénario Pompe à chaleur solarothermique : Le système hybride sert de pré-chauffage à l’évaporateur de la pompe à chaleur. En augmentant la température de l’eau source, on réduit la consommation électrique de la PAC.
Note technique : Une distance optimisée entre les panneaux et le stockage est essentielle pour limiter les pertes de charge et les déperditions thermiques dans les tuyauteries.
Dimensionnement du ballon d’ECS et du réservoir de stockage
Un mauvais dimensionnement peut mener à une surchauffe du fluide ou à une production insuffisante. La règle d’or est de dimensionner le stockage en fonction de la consommation d’eau chaude de la famille et de la surface de panneaux installée.
Exemple de calcul simplifié : Pour une famille de 4 personnes consommant 200L d’eau chaude par jour, un ballon de 300L est recommandé pour absorber les pics de production solaire.
| Surface habitable | Nb personnes | Capacité Ballon recommandée |
|---|---|---|
| < 80 m² | 1-2 | 150 – 200 L |
| 80 – 140 m² | 3-4 | 300 L |
| > 140 m² | 5+ | 500 L + stockage thermique |
Avantages et inconvénients des systèmes hybrides
Investir dans un système hybride est une décision stratégique qui présente des forces et des points de vigilance.
- Bénéfices : Double production (kWh élec + kWh therm), optimisation du rendement des cellules PV par refroidissement, réduction massive de l’empreinte CO₂, et valorisation de la surface de toiture.
- Points de vigilance : Coût d’investissement initial plus élevé qu’un kit PV seul, nécessité d’un entretien régulier du circuit fluide, besoin d’une régulation solaire intelligente et complexité de mise en œuvre.

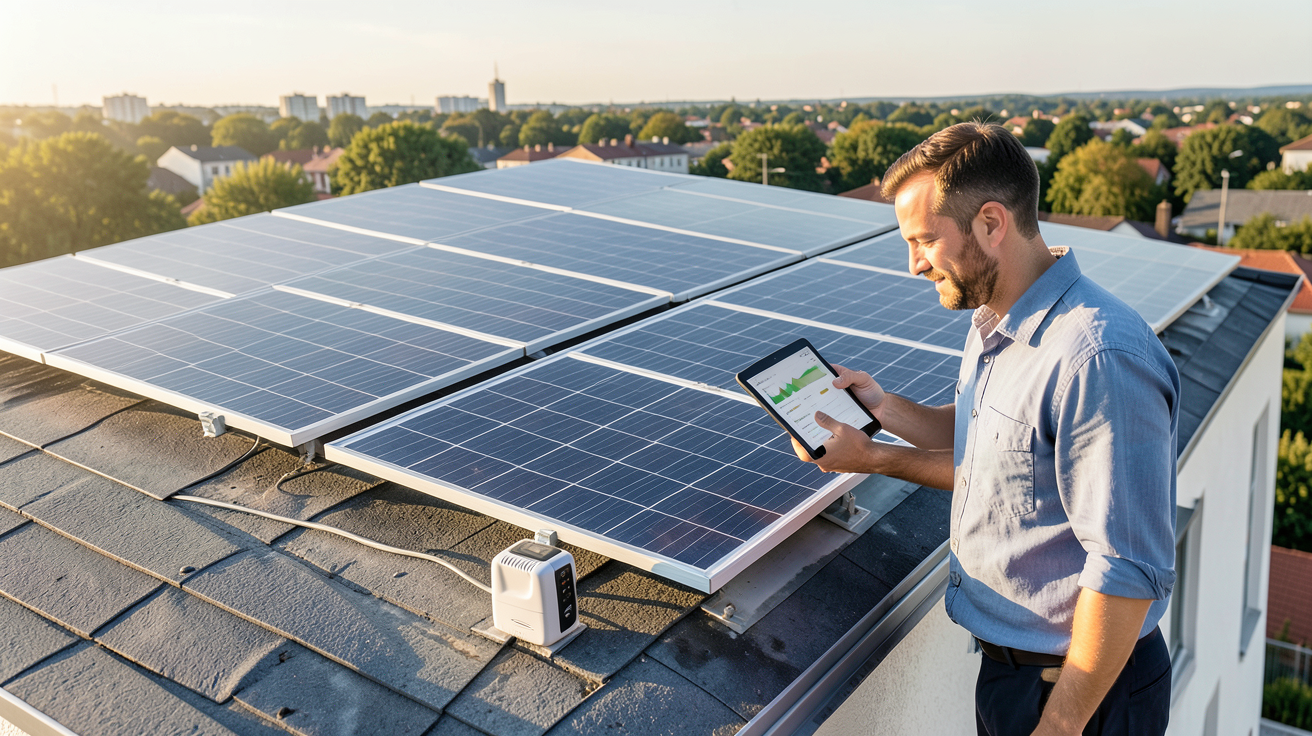

Calcul de rentabilité : coûts, économies et retour sur investissement
Pour évaluer la pertinence de votre projet, il est indispensable d’estimer le prix d’installation d’un panneau solaire hybride par rapport aux économies générées. Voici un exemple de simulation pour une installation de 6 kWp hybride.
| Paramètre | Valeur Estimée |
|---|---|
| Investissement total (matériel + pose) | 12 000 € – 16 000 € |
| Production annuelle (Élec + Therm) | 6 500 kWh eq. |
| Économies annuelles (énergie évitée) | 1 400 € |
| Aides (MaPrimeRénov’, CEE, TVA) | – 3 500 € |
| Retour sur investissement (ROI) | ~ 7 à 9 ans |
Note : Le graphique d’amortissement sur 10 ans montre généralement un point d’équilibre atteint entre la 7ème et la 9ème année, suivi d’une phase de profit net important.
Aides financières et incitations pour l’installation d’un système hybride
Le gouvernement français soutient fortement les projets de rénovation thermique. Selon les recommandations de France Rénov’, plusieurs dispositifs sont cumulables.
| Aide | Conditions d’éligibilité | Impact financier |
|---|---|---|
| MaPrimeRénov’ | Revenus modestes à très modestes, installation par RGE | Montant variable selon revenus |
| CEE (Certificats Économies d’Énergie) | Tout type de ménage, selon travaux | Prime directe ou coup de pouce |
| TVA à taux réduit (10%) | Installation de systèmes de chauffage/ECS | Réduction immédiate sur facture |
| Subventions Locales | Selon communes ou départements | Variable |

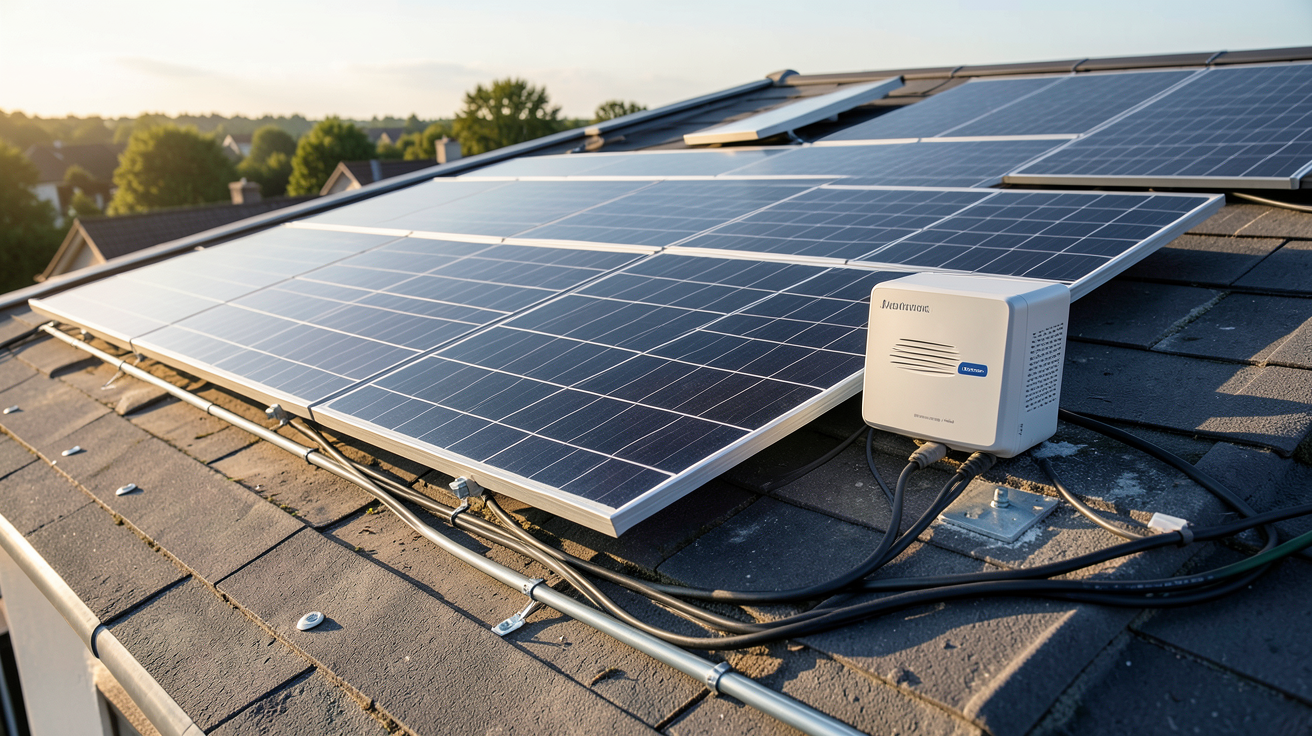

Guide d’installation pas à pas : de la planification à la mise en service
Une installation hybride ne s’improvise pas. Elle nécessite une méthodologie rigoureuse en 8 étapes :
- Étude de faisabilité : Analyse de l’orientation (idéal Sud), de l’inclinaison et des zones d’ombrage.
- Choix technologique : Sélection du type de panneau (aéro ou eau/glycol) et du fabricant.
- Dimensionnement : Calcul des besoins électriques et thermiques.
- Autorisations : Dépôt d’une déclaration préalable en mairie et contact avec ENEDIS pour le raccordement.
- Pose mécanique : Fixation des structures sur la charpente avec une étanchéité parfaite.
- Raccordements : Câblage électrique PV et pose du circuit hydraulique (glycol).
- Régulation : Mise en place de la centrale de gestion solaire.
- Mise en service : Tests de pression, contrôles électriques et vérification des débits.
Checklist de conformité :
[ ] Installateur certifié RGE
[ ] Matériel conforme aux normes NF
[ ] Présence d’un dispositif de sécurité thermique (soupape)
[ ] Certificat de conformité électrique obtenu
Points clés de la réglementation (RT 2020/RE2020, normes NF C15-100, NF C15-531)
Toute installation doit impérativement respecter la RE2020 pour les constructions neuves ou les rénovations lourdes, garantissant la performance énergétique. Sur le plan électrique, le respect des normes NF C15-100 (installations basse tension) et NF C15-531 (systèmes photovoltaïques) est obligatoire pour assurer la sécurité des biens et des personnes. À l’issue des travaux, l’obtention de l’attestation Consuel est une étape incontournable pour la mise en service officielle.
FAQ – Questions fréquentes (People Also Ask)
Comment fonctionne un panneau solaire hybride ?
Il combine la production d’électricité via des cellules photovoltaïques et la récupération de chaleur via un échangeur thermique utilisant un fluide caloporteur. (Voir section 1).
Quel est le rendement d’un système hybride photovoltaïque ?
Le rendement électrique est optimisé par le refroidissement thermique, tandis que le rendement thermique dépend du type de fluide et de l’échangeur utilisé. (Voir tableau comparatif).
Quel est le coût d’installation d’un système hybride ?
Le coût est plus élevé qu’un système classique, mais il est compensé par la double production. Les détails sont dans la section rentabilité.
Le système hybride est‑il subventionnable ?
Oui, via MaPrimeRénov’, les CEE et la TVA réduite, sous réserve de faire appel à un professionnel RGE. (Voir section aides).
Quelle différence entre panneaux hybrides et panneaux photovoltaïques classiques ?
Le panneau classique ne produit que de l’électricité, tandis que l’hybride produit de l’électricité ET de la chaleur pour votre maison.
