Le rail panneau solaire est l’élément invisible mais crucial qui assure la pérennité et la sécurité de votre installation photovoltaïque. Souvent négligé au profit de la puissance des modules, le système de montage est pourtant le garant de la résistance de votre toiture face aux vents violents et au poids de la neige. Que vous soyez un particulier souhaitant optimiser son autoconsommation ou un professionnel, comprendre les enjeux techniques du rail est indispensable pour éviter des sinistres coûteux.
Qu’est-ce qu’un rail pour panneau solaire et à quoi sert-il ?
Le rail agit comme le squelette de votre centrale solaire. Son rôle est triple : il supporte physiquement le poids des modules, répartit les charges mécaniques sur la structure du bâtiment et assure une fixation rigide pour résister aux intempéries. Une installation mal supportée peut entraîner des micro-fissures dans les cellules de vos panneaux, réduisant ainsi leur rendement de manière irréversible.
On distingue principalement deux matériaux : l’aluminium et l’acier galvanisé. Les rails en aluminium sont extrêmement prisés car ils sont légers et résistants à la corrosion, offrant une durabilité exceptionnelle. À titre d’exemple, les rails en aluminium réduisent le poids total de l’installation de 30% par rapport à l’acier, ce qui est un avantage majeur pour la structure de votre charpente. L’acier galvanisé est quant à lui privilégié pour des structures au sol nécessitant une robustesse extrême.
Pour garantir la sécurité, les systèmes de fixation doivent impérativement respecter les normes en vigueur, telles que les normes NF DTU 40.35 ou les règles de calcul Eurocode, qui définissent la résistance mécanique des structures en Europe.
Les différents types de rails pour panneaux solaires
Le choix du rail dépend avant tout du support sur lequel vos modules seront posés. Voici une classification pour vous aider à vous orienter :
- Toiture inclinée : Utilisation de rails fixés via des crochets (tuiles, ardoises) ou des vis auto-taraudeuses (bac acier, fibrociment, joint debout).
- Toiture plate : Installation de structures surélevées utilisant soit un système de lestage (poids de béton), soit un ancrage direct pour une meilleure résistance au vent.
- Pose au sol : Systèmes modulaires ou kits avec inclinaison réglable, idéaux pour les terrains dégagés ou les parkings.
- Façade/mur : Rails verticaux ou équerres murales pour les installations intégrées ou sur murs de soutènement.
Les longueurs standards varient généralement entre 120 cm, 240 cm et 300 cm pour s’adapter à la configuration de votre toit. En moyenne, ces rails sont conçus pour supporter des charges allant jusqu’à 150 kg/m².
| Matériau | Poids | Résistance corrosion | Prix relatif |
|---|---|---|---|
| Aluminium | Faible | Excellente | Moyen/Élevé |
| Acier Galvanisé | Élevé | Très bonne | Abordable |
| Acier Inox | Moyen | Maximale | Élevé |

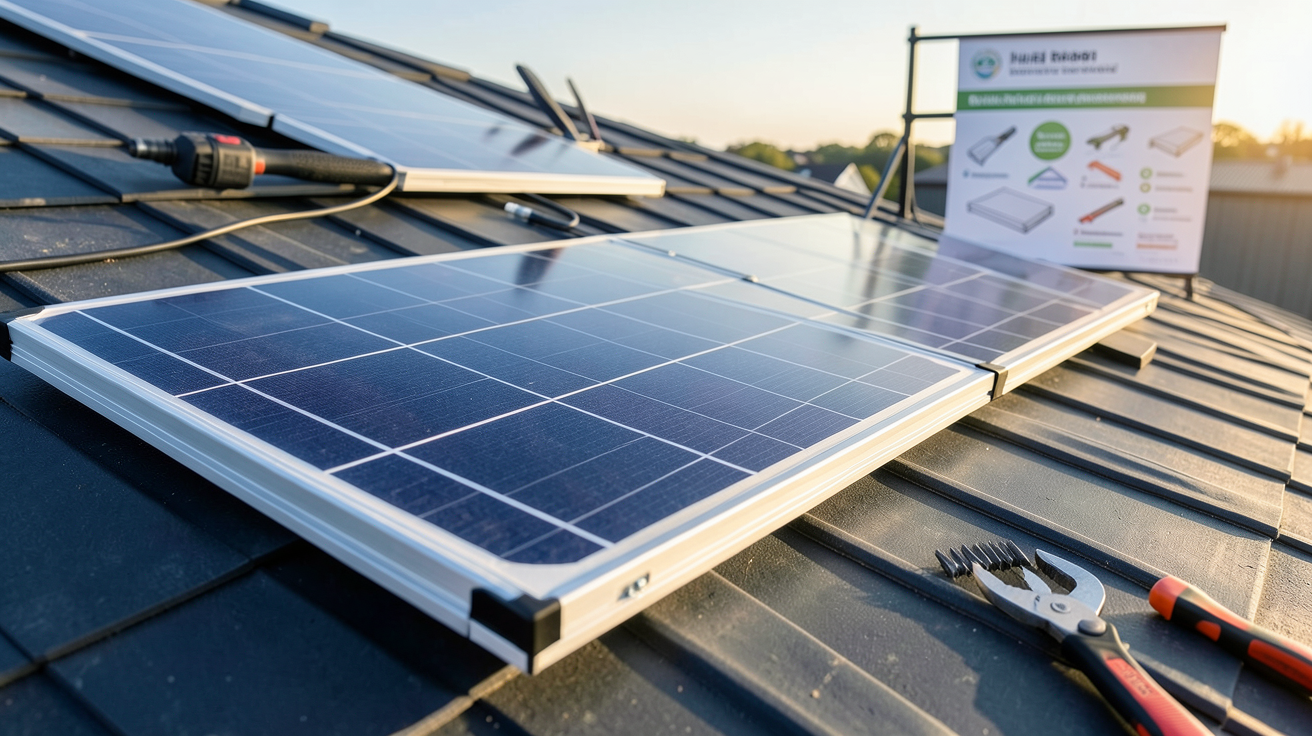

Comment choisir le bon rail pour votre installation ?
Pour ne pas commettre d’erreur, vous devez confronter plusieurs critères techniques avant l’achat :
- Compatibilité avec le type de panneau : Vérifiez le poids de vos modules (souvent entre 20 et 25 kg par unité) et leur configuration (monocristallin, polycristallin ou bifacial).
- Type de toiture : La méthode de fixation (perçage ou crochets) changera radicalement le type de rail nécessaire.
- Charge admissible : Prenez en compte la zone géographique. En montagne, la charge de neige est bien plus importante qu’en bord de mer.
- Modularité : Optez pour des kits qui permettent d’ajouter des panneaux ultérieurement si votre besoin d’énergie augmente.
- Le sous-dimensionnement des rails (risque de rupture sous la neige).
- Une mauvaise étanchéité lors de la pose des crochets (risque de fuites).
- La négligence des normes de sécurité (refus de raccordement par les organismes).
Comparatif des marques de rails pour panneaux solaires en 2024
Le marché est dominé par des acteurs spécialisés offrant des garanties de longue durée. Voici un aperçu des leaders :
| Marque | Modèles phares | Prix moyen/m | Charge max | Points forts |
|---|---|---|---|---|
| K2 Systems | K2 Base | 25 – 35 € | 150 kg/m² | Garantie 25 ans, très modulable |
| Schletter | Schletter S0 | 30 – 45 € | 180 kg/m² | Robustesse extrême, idéal sol |
| Renusol | Renusol R20 | 20 – 30 € | 140 kg/m² | Design épuré, esthétique |
| GSE | GSE Terra | Sur devis | 300 kg/m² | Spécialiste grandes surfaces/sol |
Note : Les avis clients sur des plateformes comme Trustpilot soulignent généralement la fiabilité de K2 Systems pour les particuliers, tandis que Schletter est plébiscité par les installateurs pour sa facilité de montage sur structures complexes.

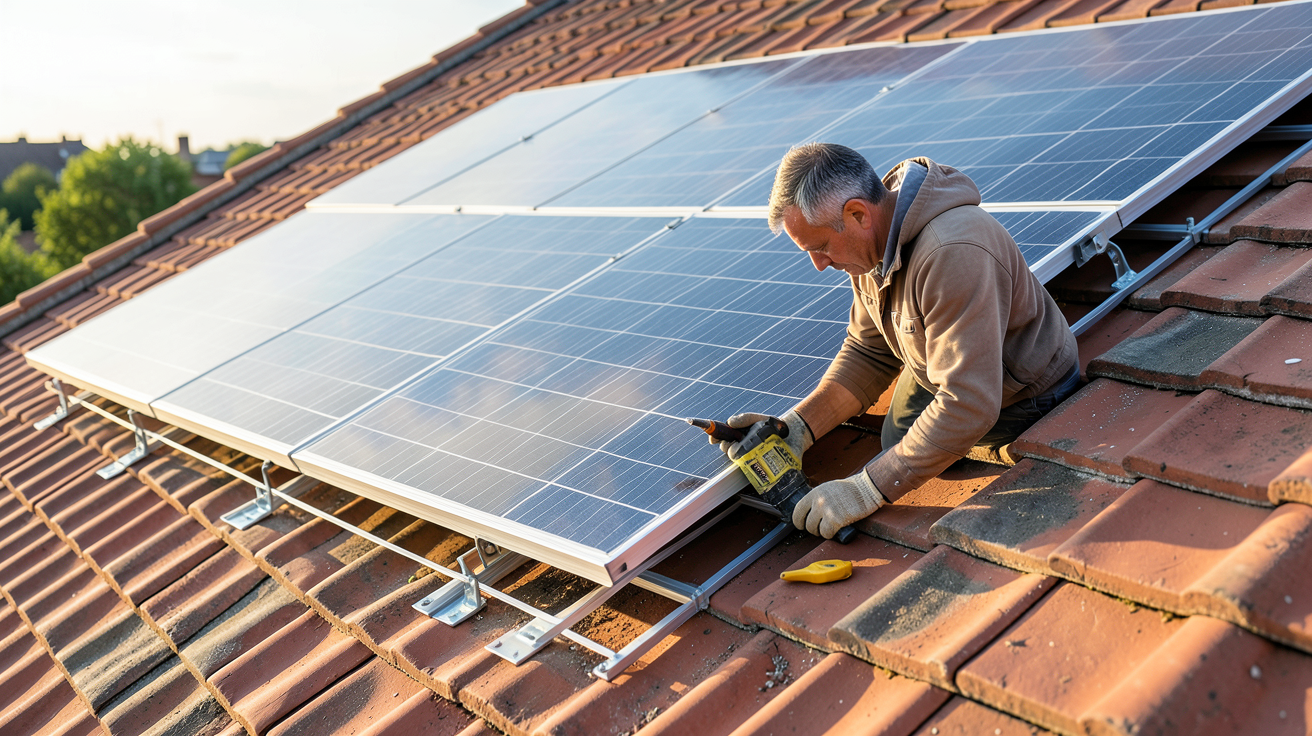

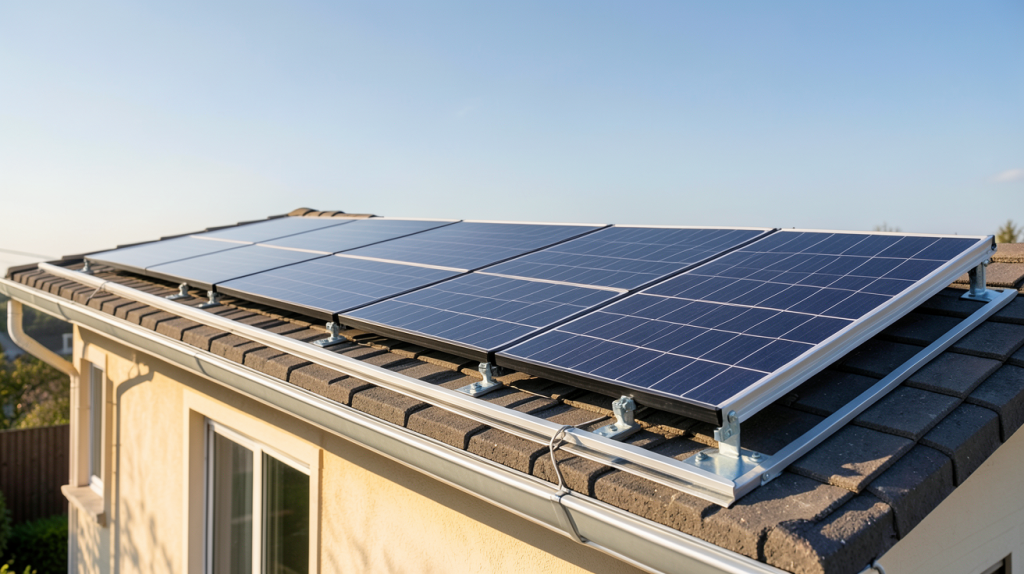

Étapes détaillées pour installer des rails sur toiture inclinée
Pour réussir votre projet, suivez une méthodologie rigoureuse. Si vous hésitez, n’oubliez pas de consulter notre guide pour bien réussir l’installation de vos panneaux.
- Préparation : Munissez-vous d’une perceuse, d’un niveau à bulle, d’un mètre et d’une clé dynamométrique pour un serrage précis.
- Repérage : Calculez l’espacement des rails (environ 1,2 m entre axes selon le fabricant) et marquez les points de fixation sur la charpente.
- Fixation des crochets : Selon votre toit, fixez des crochets à tuiles ou des vis auto-taraudeuses pour le bac acier.
- Pose des rails : Alignez les rails sur les crochets et fixez-les avec des vis en inox pour éviter toute corrosion. Vérifiez l’horizontalité avec le niveau.
- Mise en place des panneaux : Faites glisser les panneaux sur les rails et utilisez des brides de serrage (clamps) pour les bloquer.
- Étanchéité : Vérifiez la pose des joints EPDM sur chaque point de pénétration.
- Mise à la terre : Connectez impérativement les rails à la terre conformément à la norme NFC 15-100.

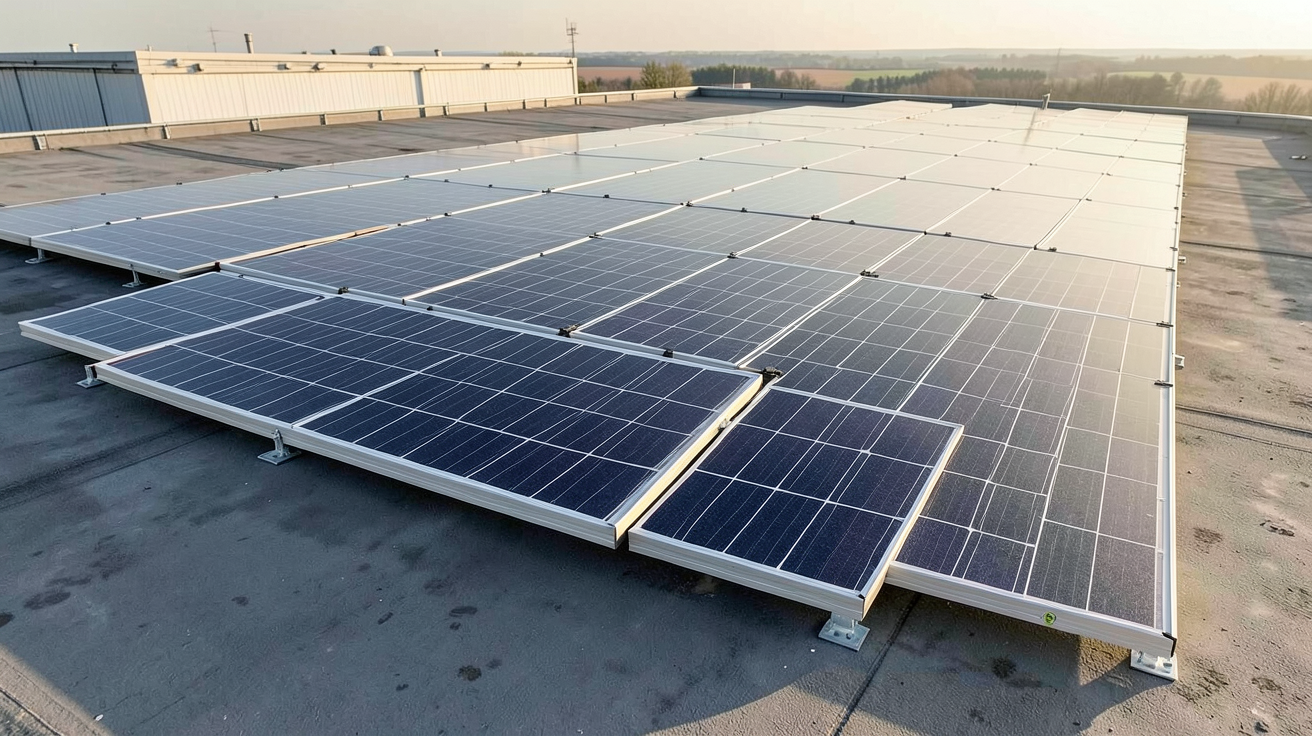

Installation sur toiture plate : méthodes et précautions
Sur un toit plat, deux stratégies s’offrent à vous :
- Le lestage : On pose les rails sur des blocs de béton. C’est la méthode la plus simple car elle ne nécessite pas de percer l’étanchéité, mais elle est très lourde (prévoir environ 100 kg/m²).
- L’ancrage : On fixe les rails directement dans la structure. C’est plus léger et plus résistant au vent, mais cela demande une expertise en étanchéité pour éviter les infiltrations.
Pose au sol : rails inclinables et kits modulaires
La pose au sol est idéale pour les terrains agricoles ou les jardins spacieux. L’avantage majeur est l’absence de contrainte sur une charpente existante et la possibilité d’optimiser l’inclinaison (entre 15° et 45°) pour maximiser la production. Les kits modulaires permettent de commencer avec 4 panneaux, puis d’étendre la structure facilement. Ces systèmes supportent généralement des charges bien plus importantes, jusqu’à 300 kg/m².
Fixation sur façade ou mur : solutions et contraintes
L’installation en façade est esthétique mais techniquement exigeante. Elle nécessite des rails verticaux ou des équerres murales renforcées. Il faut impérativement calculer la prise au vent, qui est beaucoup plus forte sur un mur que sur un toit, et s’assurer que le support (brique, béton ou bois) peut supporter le poids combiné des panneaux et l’effet de levier du vent.
Compatibilité des rails avec les panneaux solaires et accessoires
Tous les rails ne sont pas universels. Vous devez vérifier la compatibilité avec le cadre de vos panneaux solaires. Un panneau standard mesure environ 170×110 cm. De plus, si vous utilisez des micro-onduleurs (type Enphase), prévoyez des rails capables de laisser l’espace nécessaire pour le passage des câbles et le montage des boîtiers de jonction.
Mise à la terre des rails : pourquoi et comment ?
La mise à la terre n’est pas une option, c’est une obligation de sécurité. Elle protège les utilisateurs contre les chocs électriques et l’installation contre la foudre. Pour ce faire, utilisez des tresses de cuivre pour relier chaque rail entre eux, puis connectez l’ensemble au tableau électrique via un piquet de terre ou la borne de terre de votre domicile, conformément à la norme NFC 15-100.
Prix des rails pour panneaux solaires : budget et économies possibles
Le budget pour les supports est une composante essentielle du coût global de votre projet photovoltaïque.
- Aluminium : 10 à 30 € par mètre linéaire.
- Acier galvanisé : 20 à 50 € par mètre linéaire.
Pour une installation de 6 panneaux, comptez environ 12 mètres de rails. Pour réduire la facture, renseignez-vous sur les aides comme MaPrimeRénov’ ou la TVA réduite à 10%. Vous pouvez consulter les conditions d’éligibilité sur le site officiel Service-Public.fr.
Erreurs à éviter lors de l’installation des rails solaires
Attention, une installation bâclée peut coûter cher. Voici les 10 erreurs les plus fréquentes :
- Mauvais espacement : Provoque un fléchissement des rails.
- Fixation insuffisante : Risque d’arrachement par grand vent.
- Négligence de l’étanchéité : Cause des infiltrations d’eau.
- Oubli de mise à la terre : Danger de mort par électrocution.
- Rail inadapté : Incompatibilité avec le cadre du panneau.
- Toiture endommagée : Risque d’effondrement de la charpente.
- Non-respect des normes : Refus de raccordement par Enedis.
- Mauvaise inclinaison : Baisse de production de 10 à 15%.
- Matériaux non-inox : Corrosion rapide des vis.
- Auto-installation sans expertise : Annule souvent les garanties constructeur.
« J’ai tenté de monter mes rails moi-même sur un toit en bac acier, mais une mauvaise étanchéité a causé une fuite importante après seulement deux ans. J’ai dû tout refaire avec un pro. » – Marc, client mécontent.
FAQ : Tout savoir sur les rails pour panneaux solaires
- Peut-on installer des rails soi-même ? Oui, mais la pose en toiture est risquée et demande des outils de précision.
- Quelle est la durée de vie des rails ? Plus de 25 ans pour l’aluminium de qualité.
- Les rails en aluminium rouillent-ils ? Non, ils sont traités contre la corrosion.
- Faut-il un professionnel ? Recommandé pour garantir l’étanchéité et les assurances.
- Comment calculer le nombre de rails ? Comptez environ 2 rails par rangée de panneaux.
- Les rails sont-ils recyclables ? Oui, l’aluminium est recyclable à 100%.
- Peut-on peindre les rails ? Oui, avec une peinture spécifique pour aluminium.
- Quelle est la garantie ? De 5 à 25 ans selon la marque.
- Compatibles panneaux bifaciaux ? Oui, si l’espacement est respecté.
- Comment les nettoyer ? De l’eau savonneuse suffit.
- Résistance à la grêle ? Oui, conçus pour résister à des impacts violents.
- Ajout de panneaux ultérieur ? Possible si vous avez choisi des rails modulaires.
- Bruit en cas de vent ? Non, s’ils sont parfaitement serrés.
- Permis de construire ? Non pour les petites installations (< 3 kWc) en général.
- Où acheter ? En ligne pour le prix, ou chez un pro pour le conseil.
Conclusion : comment réussir son installation de rails solaires ?
Pour une installation réussie, retenez ces trois piliers : choisissez un rail adapté à votre support, respectez scrupuleusement les normes de sécurité et ne négligez jamais l’étanchéité. Un investissement de qualité dans vos supports est la meilleure assurance pour profiter de votre énergie solaire pendant les 25 prochaines années.
