Puissance onduleur photovoltaïque : le guide complet pour un dimensionnement optimal

Choisir la bonne puissance onduleur photovoltaïque est l’une des étapes les plus critiques de votre projet solaire. Un mauvais choix peut non seulement réduire la rentabilité de votre installation, mais aussi réduire la durée de vie de votre matériel. Que vous visiez l’autoconsommation ou la revente totale, comprendre l’équilibre entre vos panneaux et votre onduleur est la clé d’un investissement réussi.

Qu’est-ce qu’un onduleur photovoltaïque et pourquoi sa puissance est cruciale ?

L’onduleur est le cerveau de votre installation. Son rôle est de transformer le courant continu (DC) produit par vos panneaux solaires photovoltaïques en courant alternatif (AC), compatible avec vos appareils domestiques et le réseau électrique. Il assure également la synchronisation avec le réseau et la sécurité de l’installation.

L’importance de la puissance réside dans l’équilibre du système. Si la puissance de l’onduleur est mal adaptée, vous risquez :

• L’écrêtage (clipping) : une perte de production quand les panneaux produisent plus que ce que l’onduleur peut absorber.
• La surchauffe : un onduleur trop sollicité s’use prématurément.
• Le manque de rendement : un onduleur trop puissant par rapport aux panneaux fonctionnera en dehors de sa zone d’efficacité optimale.

Schéma simplifié du flux d’énergie :
Panneaux Solaires (DC) → Onduleur (Conversion & MPPT) → Tableau Électrique (AC) → Appareils & Réseau.

La conversion DC/AC : le cœur de l’onduleur

La conversion repose sur des composants électroniques de haute précision, notamment des transistors et un transformateur. L’un des éléments les plus importants est le système MPPT (Maximum Power Point Tracking). Ce mécanisme permet à l’onduleur de chercher en permanence le point de puissance maximale des panneaux, malgré les variations d’ensoleillement ou de température. Un rendement de conversion élevé (souvent supérieur à 97 %) est essentiel pour que la production réelle soit la plus proche possible de la production théorique.

Puissance nominale vs puissance crête : ne pas confondre !

Il est fréquent de confondre ces deux termes lors de la lecture des devis. La puissance crête concerne vos panneaux, tandis que la puissance nominale concerne l’onduleur.

Capacité maximale de production des panneaux en conditions STC.

Un champ de 6 kWc.

Puissance maximale de sortie que l’onduleur peut fournir au réseau.

Un onduleur de 5 kW.

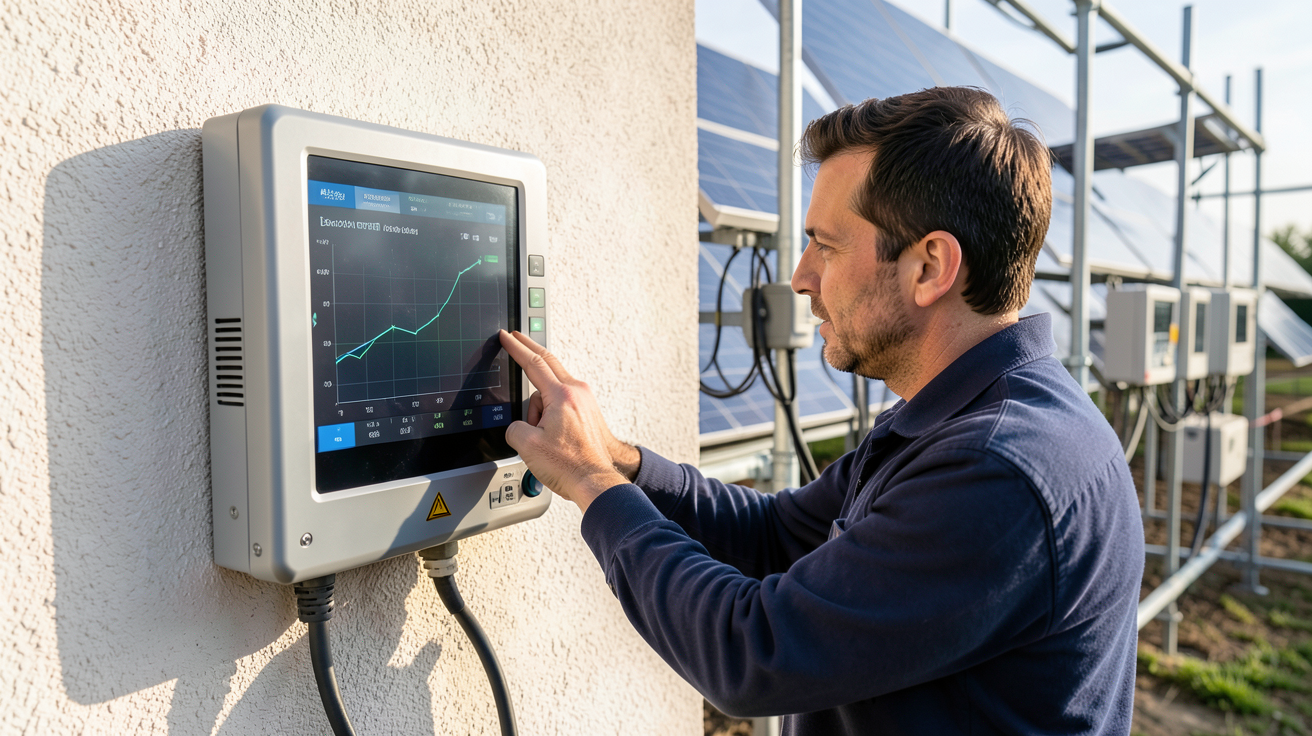

Comment dimensionner la puissance de son onduleur photovoltaïque ?

Pour un dimensionnement optimal, on utilise souvent la règle du ratio DC/AC. En règle générale, on dimensionne l’onduleur pour qu’il représente environ 80 % de la puissance crête des panneaux. Cela permet de compenser le fait que les panneaux n’atteignent leur puissance maximale que dans des conditions idéales.

Exemples de calculs types :

• Installation de 3 kWc : 3 kWc × 0,8 = 2,4 kW. Un onduleur de 2,5 kW est idéal.
• Installation de 6 kWc : 6 kWc × 0,8 = 4,8 kW. Un onduleur de 5 kW est recommandé.
• Installation de 9 kWc : 9 kWc × 0,8 = 7,2 kW. Un onduleur de 7 ou 7,5 kW sera parfait.

Attention aux erreurs de débutant : un sous-dimensionnement trop sévère causera de l’écrêtage massif, tandis qu’un surdimensionnement excessif rendra l’onduleur moins efficace lors des journées peu ensoleillées.

Le ratio DC/AC : la clé d’un système optimisé

Le ratio DC/AC est le rapport entre la puissance de vos modules (DC) et la puissance de votre onduleur (AC). Un ratio compris entre 1,1 et 1,3 est souvent considéré comme le « sweet spot » pour maximiser la rentabilité. En augmentant légèrement ce ratio, on force l’onduleur à travailler davantage pendant les heures de faible ensoleillement, lissant ainsi la production journalière.

Calculer la puissance idéale de son onduleur : méthode pas à pas

Pour affiner votre calcul, ne vous contentez pas d’un ratio fixe. Prenez en compte les facteurs suivants :

1. Localisation : L’ensoleillement en Provence est supérieur à celui de la Bretagne.
2. Orientation & Inclinaison : Une installation optimisée produira un pic de puissance plus court mais plus intense.

Tableau récapitulatif des recommandations :

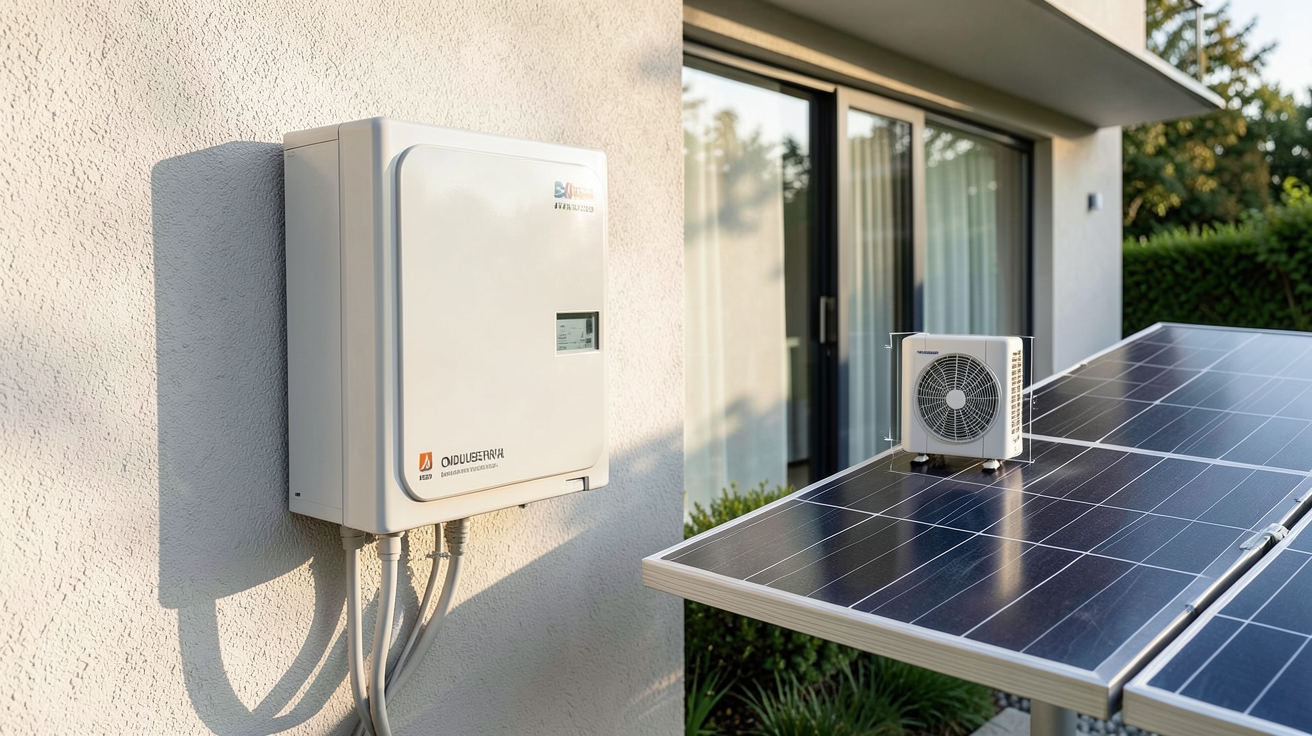

Onduleur central vs micro-onduleur : lequel choisir en fonction de la puissance ?

Le choix technologique dépend de la configuration de votre toit et de votre budget. Pour installer des panneaux solaires efficacement, vous devez comparer ces deux solutions.

Plus élevé

Excellente (chaque panneau est indépendant)

Multiples unités (un par panneau)

Idéal pour les toits complexes

Onduleur central : pour les installations standardisées

L’onduleur de chaîne est idéal pour les grandes surfaces de toit dégagées. Il est performant pour des puissances allant de 3 à 10 kWc. Cependant, si une seule ombre (cheminée, arbre) traverse une partie de la série, la production de tous les panneaux de la chaîne peut chuter drastiquement.

Micro-onduleur : pour les installations complexes ou ombragées

Ici, chaque panneau possède sa propre unité de conversion. Si un panneau est à l’ombre, les autres continuent de produire à 100 %. C’est la solution de prédilection pour les petites installations ou les toits avec des angles de pentes différents. Bien que le coût soit plus élevé, le rendement global en conditions réelles peut compenser l’investissement.

Puissance onduleur et rendement : comment maximiser la production ?

Le rendement global est le produit du rendement des panneaux et du rendement de l’onduleur. Pour maximiser votre production, assurez-vous que votre onduleur fonctionne dans sa zone de charge optimale (généralement entre 40 % et 70 % de sa capacité nominale).

Conseils d’experts pour l’optimisation :

• Nettoyez vos panneaux régulièrement pour éviter les pertes de courant continu.
• Surveillez les performances via une application de monitoring pour détecter une baisse de puissance anormale.
• Assurez une bonne ventilation de l’onduleur pour éviter la surchauffe.

~97-98%

~95-97%

~96%

Pourquoi un onduleur sous-dimensionné peut être bénéfique ?

Cela peut paraître contre-intuitif, mais un ratio DC/AC légèrement supérieur à 1 (par exemple 1,25) permet souvent de gagner en rentabilité. Pourquoi ? Parce que cela permet de produire plus d’énergie tôt le matin et tard le soir, lorsque l’ensoleillement est faible. L’onduleur « pousse » davantage dans les zones de basse puissance, ce qui lisse votre courbe de production.

Les pièges à éviter : surdimensionnement excessif et écrêtage

Ne tombez pas dans le piège du surdimensionnement inutile. Un ratio trop élevé (ex: > 1,5 pour un onduleur central) provoquera un écrêtage important : l’énergie produite par vos panneaux sera simplement perdue car l’onduleur ne pourra pas la transformer. Cela entraîne aussi une usure thermique accélérée des composants électroniques.

Puissance onduleur et aides financières : optimiser son budget

En France, l’installation solaire est soutenue par plusieurs dispositifs. Il est important de noter que la puissance totale de votre installation (incluant l’onduleur) détermine votre éligibilité. Vous pouvez consulter les détails sur les sites officiels comme service-public.fr pour les modalités de MaPrimeRénov’.

MaPrimeRénov’ et onduleurs : conditions et montants

MaPrimeRénov’ est principalement axée sur l’efficacité énergétique globale. Pour l’installation photovoltaïque, elle intervient souvent dans le cadre de projets de rénovation globale. L’installation doit impérativement être réalisée par un professionnel certifié RGE (Reconnu Garant de l’Environnement) pour débloquer les aides.

Prime à l’autoconsommation : comment en bénéficier ?

Cette prime est versée sur plusieurs années et dépend de la puissance de votre installation (souvent limitée à 9 kWc pour les particuliers).

Cas pratiques : dimensionnement d’onduleurs pour différentes installations

Cas 1 : Résidentiel standard (3 kWc)
Maison de 100 m². Panneaux : 8 x 375 Wc. Onduleur conseillé : 2,5 kW. Ratio : 1,2. Coût estimé : 7 000 – 9 000 €. Rentabilité : Excellente grâce à l’autoconsommation.

Cas 2 : Famille nombreuse (6 kWc)
Maison de 150 m². Panneaux : 16 x 375 Wc. Onduleur conseillé : 5 kW. Ratio : 1,2. Coût estimé : 12 000 – 15 000 €. Production annuelle : ~6 000 kWh.

Cas 3 : Grande maison (9 kWc)
Maison de 200 m². Panneaux : 24 x 375 Wc. Onduleur conseillé : 7,5 kW. Ratio : 1,2. Coût estimé : 18 000 – 22 000 €. Idéal pour maximiser l’autoconsommation et revendre le surplus.

FAQ : Réponses à vos questions sur la puissance des onduleurs photovoltaïques

Peut-on installer un onduleur plus puissant que la puissance des panneaux ?
Oui, c’est possible, mais cela réduit le ratio DC/AC et peut limiter la production lors des journées peu ensoleillées.

Quel est l’impact de l’ombre sur le choix de la puissance ?
L’ombre impose souvent de passer sur des micro-onduleurs pour éviter qu’une chute de puissance sur un panneau ne paralyse tout le système.

Faut-il prévoir un onduleur plus puissant pour une future extension ?
Il est préférable de dimensionner l’onduleur actuel de manière optimale. Pour une extension, il est souvent plus rentable d’ajouter des micro-onduleurs ou un second onduleur.

Comment vérifier la puissance réelle de son onduleur ?
Utilisez l’application de monitoring fournie par le fabricant ou lisez les données sur votre compteur Linky lors des pics de production.

Quel est le rendement moyen d’un onduleur photovoltaïque ?
Il se situe généralement entre 95 % et 98 % pour les modèles de qualité.

Conclusion : comment choisir la puissance idéale de son onduleur photovoltaïque ?

Pour faire le bon choix, retenez ces quatre points essentiels :

• Visez un ratio DC/AC entre 1,1 et 1,3.
• Privilégiez les micro-onduleurs en cas d’ombrage.
• Ne négligez pas le rendement de conversion lors de la sélection de la marque.
• Faites appel à un professionnel RGE pour garantir un dimensionnement précis.

Une installation bien dimensionnée est la garantie d’une autoconsommation solaire performante et d’un retour sur investissement rapide. Pour une étude personnalisée de votre projet, contactez nos experts dès maintenant.
