Lors de la conception d’un système photovoltaïque, la performance ne dépend pas uniquement de la qualité des modules, mais aussi de la fiabilité de chaque connexion. Le panneau solaire MC4 (ou plus précisément, le système de connexion MC4 utilisé sur les panneaux) est le standard industriel garantissant que l’énergie produite circule sans perte et en toute sécurité. Que vous soyez un installateur professionnel ou un passionné d’autoconsommation, comprendre le fonctionnement et les spécificités de ces connecteurs est crucial pour éviter les pannes et les risques d’incendie.
Qu’est-ce qu’un connecteur MC4 et à quoi sert-il dans une installation solaire ?
Le connecteur MC4 (Multi-Contact 4mm) est l’interface de connexion universelle utilisée pour relier les panneaux solaires entre eux, ainsi que pour les relier à l’onduleur ou au régulateur de charge. Son rôle est triple : assurer une conduction électrique parfaite, garantir une étanchéité totale face aux intempéries, et permettre un verrouillage mécanique robuste.
Dans une chaîne photovoltaïque classique, le flux électrique suit ce cheminement : Cellules photovoltaïques → Boîtier de jonction du panneau → Connecteur MC4 (câble solaire) → Onduleur/Régulateur. Sans un connecteur de qualité, la résistance de contact augmente, ce qui provoque une chute de tension et une dissipation de chaleur inutile.
Pourquoi le MC4 domine-t-il le marché ? Contrairement à d’autres types de connecteurs comme le XT60 (souvent utilisé dans le modélisme ou les batteries portables) ou les anciens systèmes Tyco, le MC4 est spécifiquement conçu pour les environnements extérieurs extrêmes. Il offre une protection certifiée IP67/IP68 et une résistance aux rayons UV que les connecteurs standards ne possèdent pas.
[Schéma de connexion : Panneau A (MC4 Mâle) $
ightarrow$ Câble Solaire $
ightarrow$ Panneau B (MC4 Femelle)]

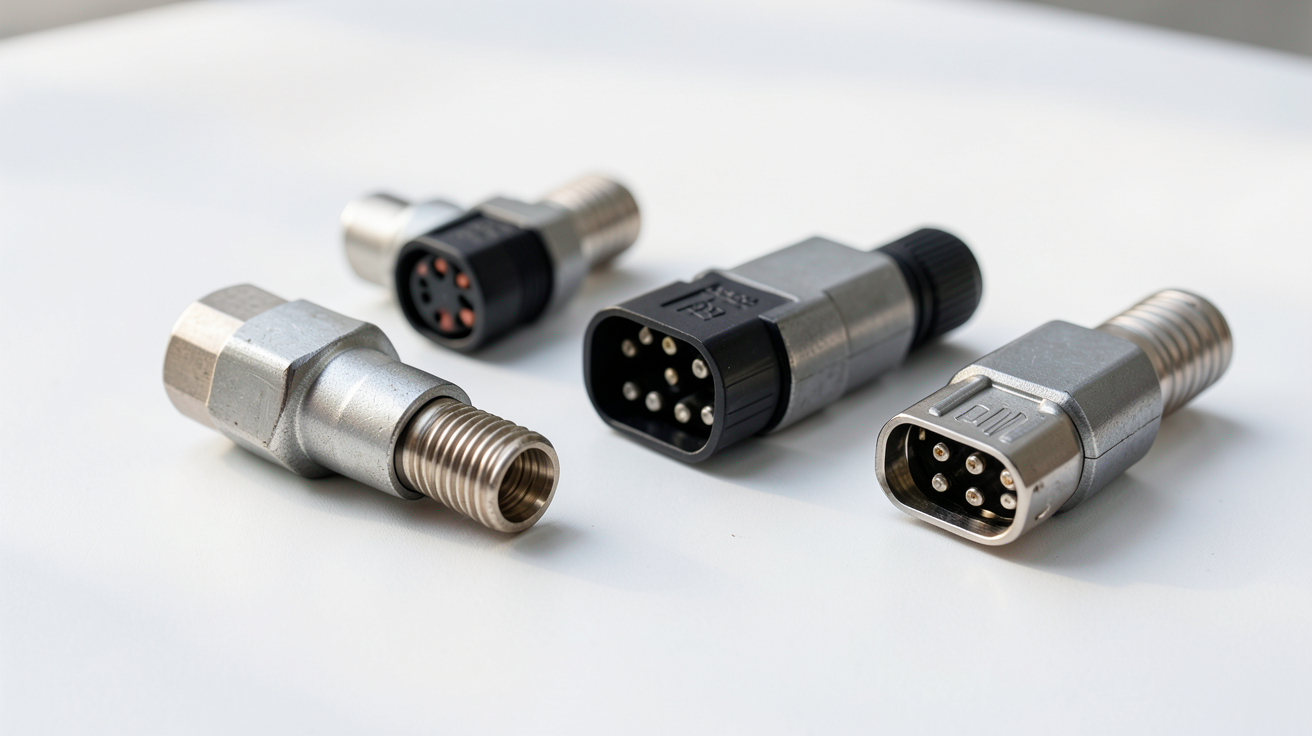

Les différents types de connecteurs MC4 : lequel choisir pour votre projet ?
Tous les connecteurs MC4 ne se valent pas. Selon la complexité de votre installation de panneaux solaires photovoltaïques, vous devrez choisir entre plusieurs variantes techniques. Le choix doit également être dicté par la section de votre câble solaire (2.5mm², 4mm², 6mm² ou 10mm²).
Voici un comparatif des principales solutions disponibles sur le marché :
| Type de connecteur | Caractéristiques principales | Usage recommandé | Indice de protection |
|---|---|---|---|
| MC4 Standard | Économique, universel, robuste | Installations résidentielles classiques | IP67 |
| Avec Clip de sécurité | Verrouillage renforcé anti-déconnexion | Zones de fortes vibrations ou vent | IP67 |
| Evo Ready | Montage ultra-rapide, design optimisé | Grands parcs solaires / Rapidité | IP68 |
| Version Étanche Premium | Double joint d’étanchéité haute densité | Zones côtières ou très humides | IP68 |
Chez Prime Énergie Rénovation, nous privilégions des connecteurs offrant une compatibilité totale et une durabilité certifiée pour garantir la pérennité de vos investissements.
Comment bien choisir ses câbles solaires pour une connexion MC4 optimale ?
L’erreur la plus fréquente est de négliger la relation entre le connecteur et le câble. Un connecteur MC4 doit impérativement être adapté à la section du conducteur pour assurer un sertissage parfait.
- Câble 2.5mm² : Utilisé pour de petites puissances ou des distances très courtes.
- Câble 4mm² : Le standard pour la majorité des installations résidentielles.
- Câble 6mm² : Idéal pour les longues distances afin de limiter la chute de tension (perte de charge).
- Câble 10mm² : Réservé aux installations de forte puissance ou aux raccordements principaux.
Une section de câble trop faible par rapport à la puissance du panneau et à la longueur du parcours entraînera une surchauffe des câbles et une perte de rendement énergétique. Les câbles solaires que nous recommandons possèdent une double isolation et une résistance accrue aux UV, respectant les normes IEC pour une sécurité maximale.

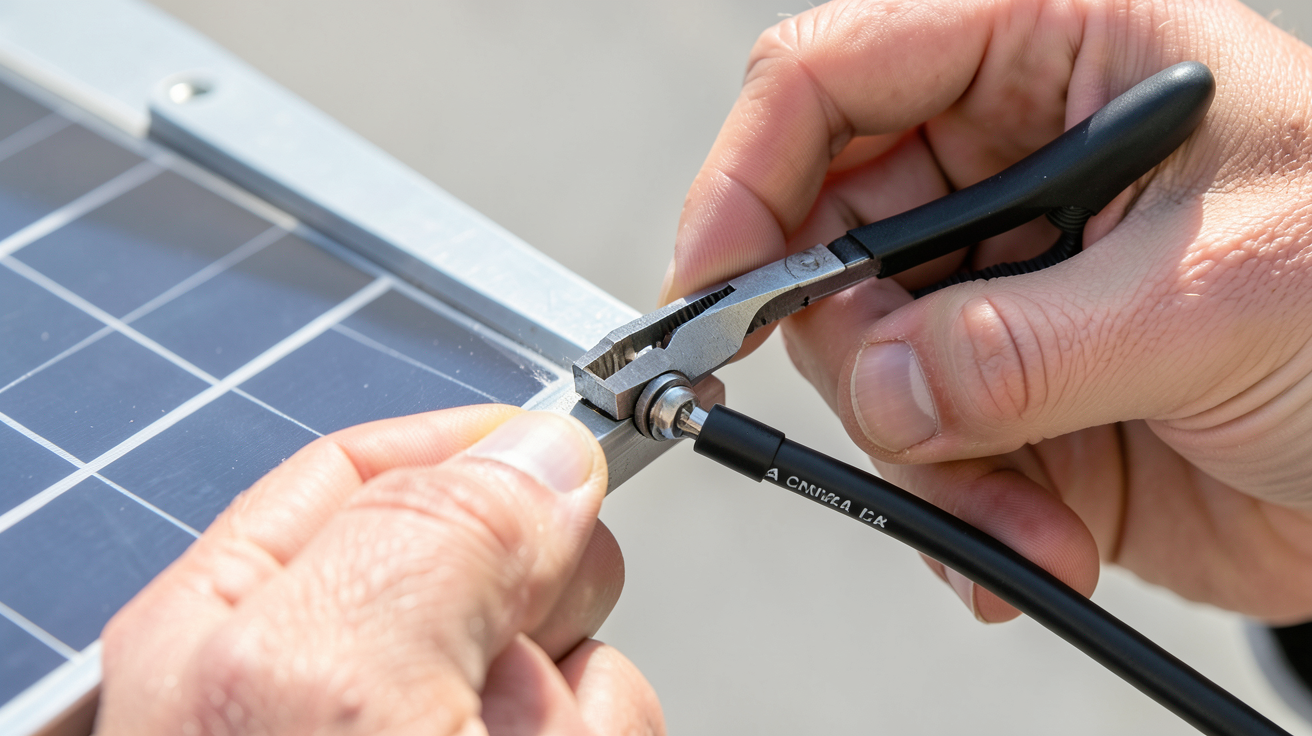

Tutoriel pas à pas : Comment sertir et installer un connecteur MC4 soi-même ?
Le sertissage est l’étape la plus critique. Un mauvais sertissage est la cause numéro un des arcs électriques dans le solaire.
Matériel nécessaire :
– Une pince à sertir spécifique pour MC4 (indispensable, ne pas utiliser une pince multiprise !)
– Un dénudeur de câble de précision
– Les connecteurs (mâle et femelle) et le câble solaire
Les étapes de l’installation :
- Dénudage : Retirez environ 10-12 mm de la gaine isolante du câble sans endommager les brins de cuivre.
- Insertion du terminal : Glissez le terminal métallique (le contact) dans l’extrémité du câble.
- Sertissage : Placez le terminal dans la pince à sertir et pressez fermement jusqu’au déclic. Le contact doit être parfaitement maintenu, sans jeu.
- Assemblage du connecteur : Insérez l’ensemble terminal/câble dans le corps en plastique du connecteur MC4. Vous devez entendre un
