Vous envisagez d’augmenter la capacité de votre installation photovoltaïque, mais vous craignez qu’un simple ombrage sur un module ne paralyse l’ensemble de votre production ? C’est un défi classique en installation solaire. Le branchement de panneau solaire en parallèle apparaît alors comme une solution stratégique pour maintenir une performance stable, même dans des conditions environnementales imparfaites. Que vous soyez en train de concevoir un système pour votre maison ou un kit pour un site isolé, comprendre la mécanique du courant et de la tension est crucial pour garantir la sécurité et la rentabilité de votre investissement en énergie photovoltaïque.
Pourquoi envisager le branchement en parallèle ?
Dans une installation solaire, deux configurations principales s’affrontent : le montage en série et le montage en parallèle. Si le montage en série est idéal pour augmenter la tension, il présente un risque majeur : la dépendance totale des modules. Si un seul panneau est partiellement masqué par une branche ou un nuage, l’intensité de toute la chaîne (string) chute drastiquement.
Le branchement en parallèle permet de contourner ce problème. En isolant électriquement les flux de courant de chaque module, vous garantissez que la production d’un panneau ne soit pas bridée par un voisin moins performant. C’est la solution privilégiée pour les installations où l’ombrage partiel est inévitable ou lorsque l’on souhaite travailler avec des tensions faibles pour des applications spécifiques comme la charge de batteries lithium solaires.
Principes de base : Courant, tension et loi d’Ohm appliqués aux panneaux solaires
Pour maîtriser votre installation, il est indispensable de maîtriser trois notions fondamentales :
- La Tension (V – Volts) : C’est la « pression » électrique. Dans un montage en parallèle, la tension reste identique à celle d’un seul panneau.
- L’Intensité ou Courant (I – Ampères) : C’est le débit d’électrons. En parallèle, les courants de chaque panneau s’additionnent.
- La Puissance (P – Watts) : C’est l’énergie totale produite, calculée par la formule P = V × I.
Appliqué au photovoltaïque, cela signifie qu’en connectant vos modules en parallèle, vous ne cherchez pas à monter en voltage, mais à augmenter l’ampérage total disponible pour votre régulateur ou votre onduleur.
Formule de puissance en parallèle
La puissance totale de votre champ solaire en parallèle se calcule en additionnant les courants de chaque source tout en conservant la tension de référence :
P_total = V × (I₁ + I₂ + I₃ + …)
Exemple numérique : Vous disposez de 3 panneaux de 300 W chacun, fonctionnant à une tension de 30 V et un courant de 10 A par panneau. En parallèle, la tension totale restera de 30 V, mais l’intensité cumulée sera de 30 A (10 + 10 + 10). La puissance totale sera donc de : 30 V × 30 A = 900 W.

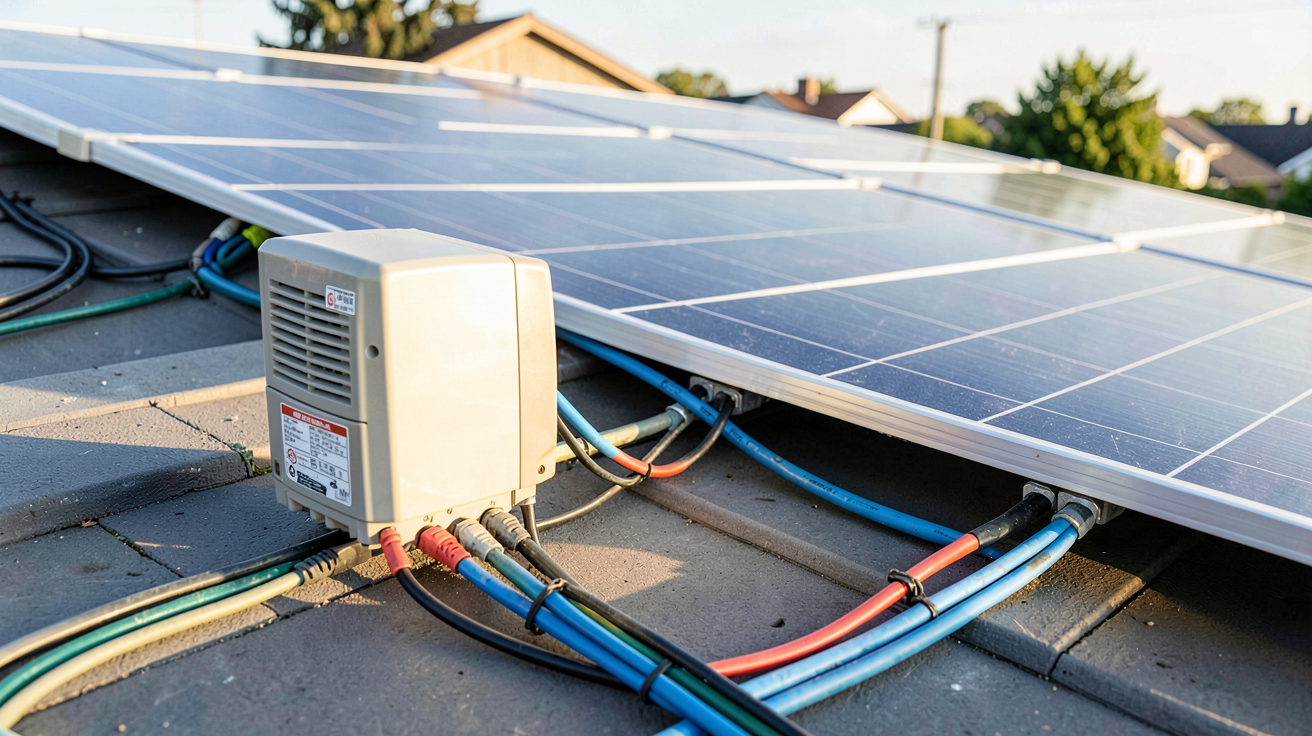

Branchement en parallèle : fonctionnement et schéma électrique
Le principe technique est simple mais demande une rigueur absolue. Pour réaliser un branchement en parallèle, vous devez relier tous les pôles positifs (+) ensemble et tous les pôles négatifs (-) ensemble.
Concrètement, on utilise des connecteurs de dérivation, souvent appelés « connecteurs MC4 en Y ». Le schéma de connexion suit cette logique vectorielle :
[Panneau 1 (+)] + [Panneau 2 (+)] + [Panneau 3 (+)] $\rightarrow$ Point de convergence positif
[Panneau 1 (-)] + [Panneau 2 (-)] + [Panneau 3 (-)] $\rightarrow$ Point de convergence négatif
Le courant sort de ce point de convergence vers le régulateur de charge ou l’onduleur. Ce montage crée plusieurs chemins pour les électrons, ce qui explique pourquoi la tension reste stable tandis que le débit (l’ampérage) augmente.
Avantages du montage en parallèle (sécurité, ombrage, tensions faibles)
Opter pour cette configuration présente des bénéfices concrets pour votre installation résidentielle :
- Résistance à l’ombrage : Si un panneau est à l’ombre, les autres continuent de produire leur pleine puissance sans être impactés par la chute de courant de l’élément masqué.
- Sécurité accrue : Les tensions de fonctionnement restent généralement plus basses, ce qui réduit les risques d’arcs électriques de haute tension.
- Compatibilité matériel : Certains onduleurs ou régulateurs MPPT sont optimisés pour des plages de tension spécifiques. Le parallèle permet de rester dans ces plages même avec de nombreux panneaux.
- Limitation des défaillances : Un panneau défaillant ou court-circuité n’arrête pas la production des autres modules.
Inconvénients et limites du branchement en parallèle
Tout n’est pas parfait. Le principal défi du montage en parallèle est l’augmentation massive de l’intensité (Ampères). Plus vous ajoutez de panneaux, plus le courant circulant dans le câble principal devient élevé. Cela entraîne deux contraintes majeures :
- Section de câble : Un courant élevé nécessite des câbles beaucoup plus épais pour éviter l’échauffement.
- Pertes par effet Joule : Si les câbles sont mal dimensionnés, une partie importante de votre production sera dissipée en chaleur avant même d’atteindre vos batteries ou votre réseau.
Matériel nécessaire : câbles, connecteurs, diodes de dérivation, protection
Pour une installation fiable, ne négligez jamais la qualité des composants. Voici le kit indispensable :
- Câbles solaires PV : Ils doivent être conçus spécifiquement pour résister aux UV et aux intempéries. Utilisez des câbles à double isolation.
- Connecteurs MC4 : Utilisez des connecteurs de qualité industrielle pour assurer l’étanchéité et une connexion sans résistance.
- Diodes de dérivation (Bypass) : Bien que déjà présentes dans les panneaux, elles sont cruciales pour protéger les modules contre les courants de retour.
- Protections électriques : Des fusibles DC ou des disjoncteurs DC sont impératifs pour protéger chaque branche du montage en parallèle contre les surintensités.
Choix de la section de câble selon le courant total
La section du câble (exprimée en mm²) est déterminante. Pour respecter les normes de sécurité (comme la norme NF C 15-100 en France) et limiter la chute de tension à moins de 3%, vous devez dimensionner vos câbles en fonction de l’ampérage cumulé.
| Courant Total (A) | Section recommandée (mm²) | Usage typique |
|---|---|---|
| < 15 A | 4 mm² | Petits kits / Camping-car |
| 15 A – 30 A | 6 mm² | Installation résidentielle standard |
| 30 A – 50 A | 10 mm² | Gros champs de panneaux en parallèle |
| > 50 A | 16 mm² ou plus | Installations industrielles / Fortes puissances |
Calcul de la section de câble et de la protection (fusibles, disjoncteurs)
Prenons un cas pratique pour illustrer la démarche. Imaginons une installation composée de 3 panneaux de 300 W montés en parallèle. Chaque panneau a un courant de court-circuit (Isc) de 10 A.
- Calcul de l’intensité totale : $I_{total} = 10 ext{ A} + 10 ext{ A} + 10 ext{ A} = 30 ext{ A}$.
- Choix de la protection : Pour protéger contre les surcharges, on choisit un disjoncteur DC dont le calibre est légèrement supérieur à l’intensité maximale. Un disjoncteur de 35 A ou 40 A est approprié ici.
- Choix du câble : Pour 30 A, selon notre tableau précédent, une section de 6 mm² est le strict minimum, mais un passage à 10 mm² est fortement recommandé pour limiter la chute de tension si la distance entre les panneaux et l’onduleur est importante.

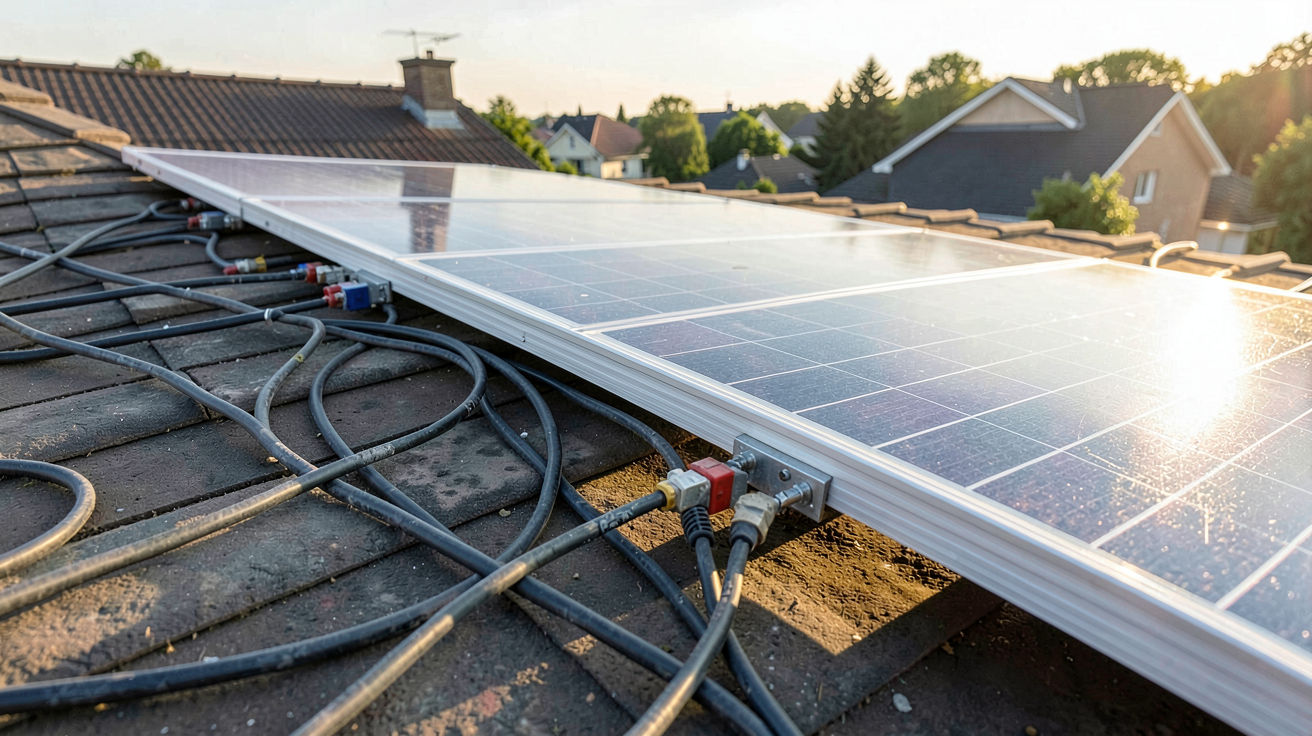

Étapes pratiques pour réaliser un branchement en parallèle (guide pas à pas)
- Vérification du matériel : Assurez-vous que tous les panneaux sont identiques (même puissance, même tension) pour éviter les courants de circulation parasites.
- Préparation des câbles : Dénudez proprement les extrémités et utilisez une pince à sertir professionnelle pour les connecteurs MC4.
- Connexion des panneaux : Utilisez les connecteurs en Y pour regrouper les pôles (+) et les pôles (-).
- Installation des protections : Placez vos fusibles DC ou votre coffret de protection avant le point de convergence ou juste après, selon votre schéma de protection.
- Mise sous tension et tests : Avec un multimètre, vérifiez d’abord la tension totale et l’absence de polarité inversée avant de brancher l’onduleur.
Vidéo tutoriel associée
Pour visualiser concrètement le sertissage des connecteurs et la manipulation des câbles, consultez la vidéo tutoriel ci-dessous. Elle détaille le montage, le test de continuité et la vérification de la tension finale.
[Emplacement Vidéo YouTube : « Réaliser un branchement parallèle de panneaux solaires en 5 minutes »]

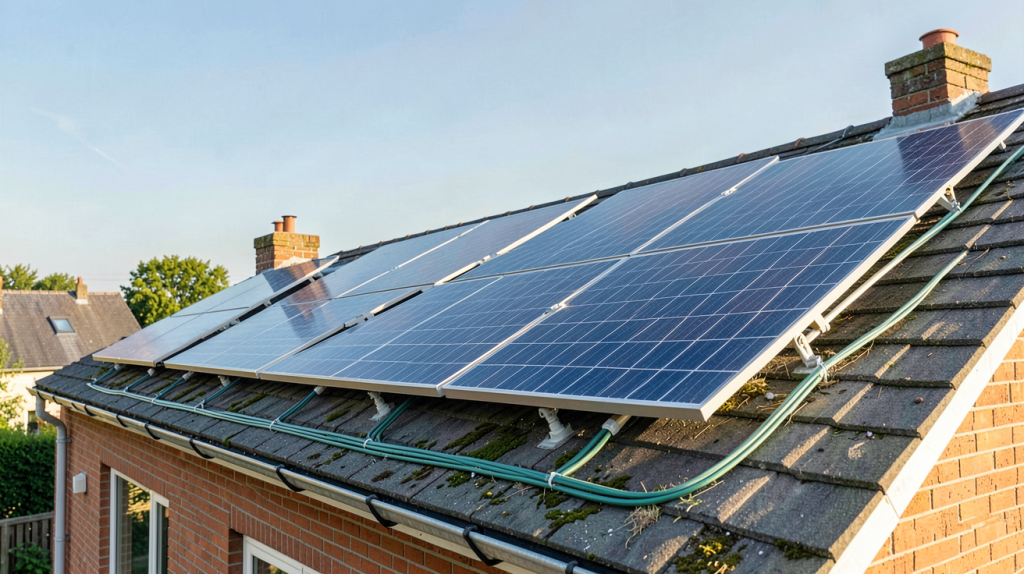

Cas d’usage : installations résidentielles, autoconsommation, sites isolés
Le montage en parallèle trouve sa place dans des contextes variés :
- Autoconsommation résidentielle : Idéal pour les toitures avec des cheminées ou des lucarnes qui créent des zones d’ombre changeantes au fil de la journée.
- Sites isolés (Chalet, Cabane) : Lorsqu’on utilise des systèmes 12V ou 24V, le parallèle permet de charger les batteries avec un courant important sans monter à des tensions dangereuses.
- Mobilité (Camping-car, Van) : Sur des surfaces limitées, on maximise la production en courant pour charger rapidement les batteries de service.

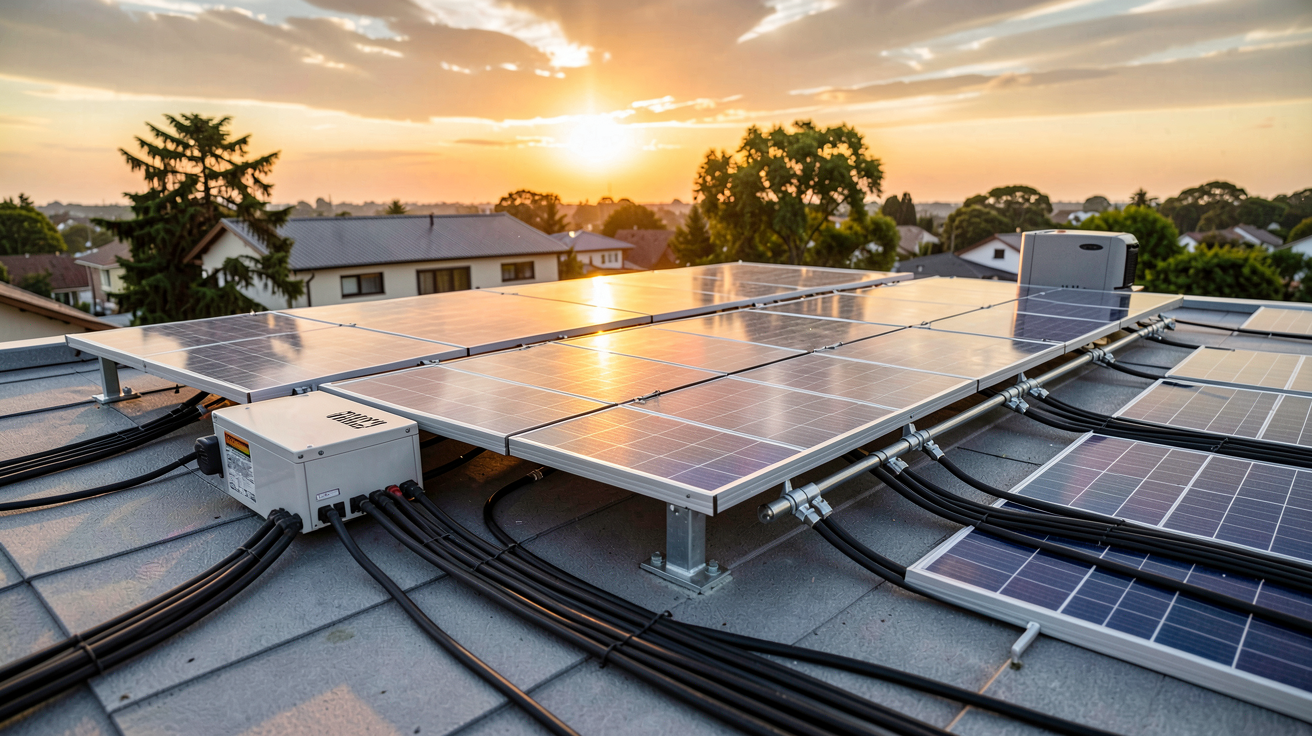

Mix série/parallèle : quand et comment hybrider les deux montages
Il est souvent plus judicieux de ne pas choisir entre l’un ou l’autre, mais de combiner les deux. C’est ce qu’on appelle le montage série-parallèle.
Imaginez que vous avez 4 panneaux. Au lieu de tout mettre en parallèle (trop d’ampères) ou tout en série (trop de volts), vous créez deux groupes de deux panneaux montés en série (2S). Vous branchez ensuite ces deux groupes entre eux en parallèle (2P).
Avantages du mix 2S2P :
– La tension est doublée par rapport à un seul panneau (idéal pour le démarrage de l’onduleur).
– L’intensité est doublée (production accrue).
– L’impact de l’ombrage est limité à une seule chaîne de deux panneaux.
Erreurs fréquentes à éviter
- Inversion de polarité : Brancher un (+) sur un (-) peut détruire votre régulateur ou votre onduleur instantanément.
- Sous-dimensionnement des câbles : Utiliser du 2.5 mm² pour 40 A est une cause majeure d’incendie en installation solaire.
- Omission des protections : Ne pas mettre de fusibles sur les branches en parallèle peut laisser les panneaux s’auto-alimenter de manière destructrice en cas de défaut.
- Mauvaise mise à la terre : Un châssis non relié à la terre expose les utilisateurs à des risques d’électrocution en cas de défaut d’isolement.

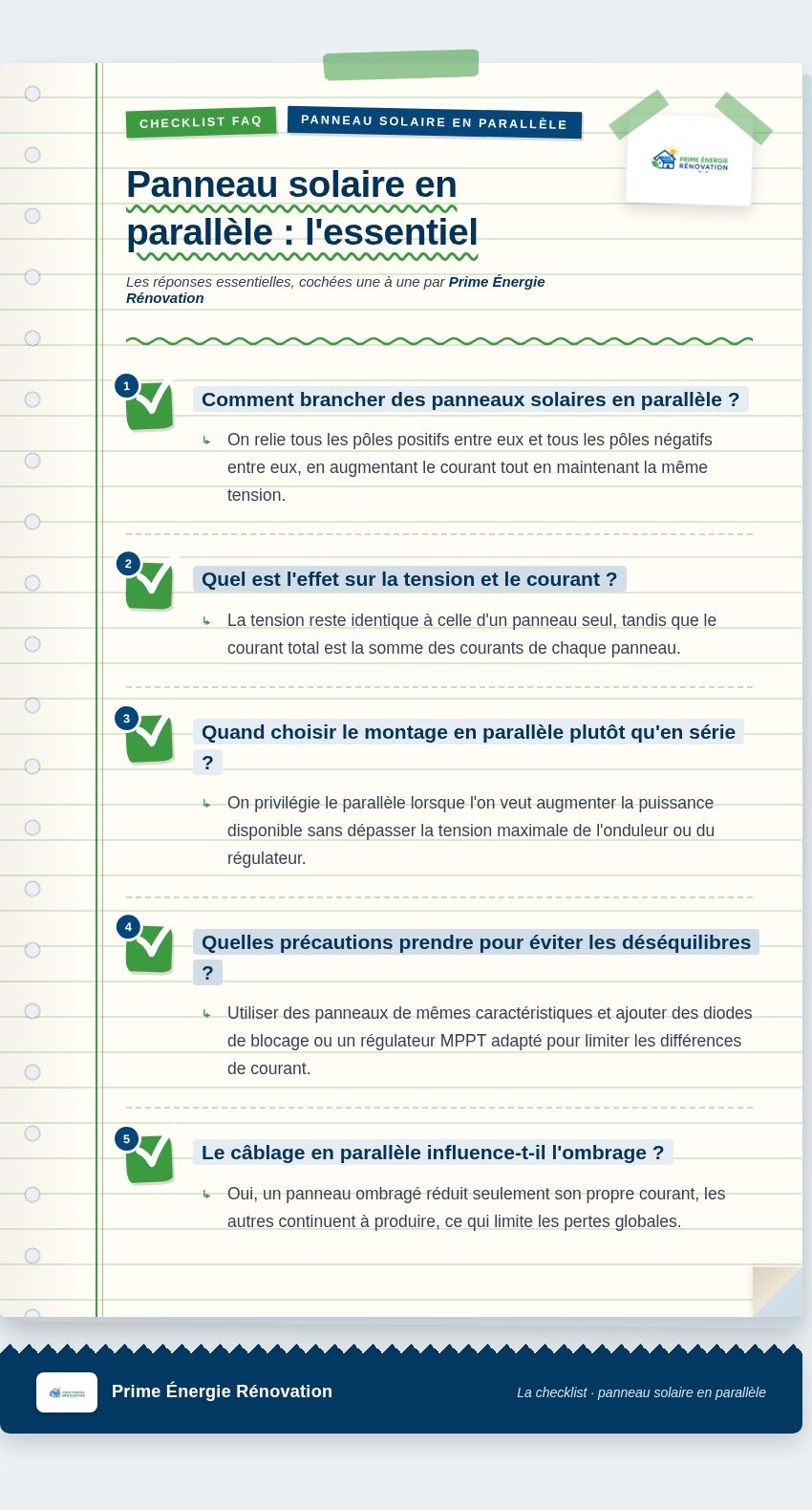

FAQ : réponses aux questions les plus posées
Comment brancher des panneaux solaires en parallèle ?
Utilisez des connecteurs de dérivation MC4 en Y pour regrouper tous les câbles positifs ensemble et tous les câbles négatifs ensemble.
Quelle est la différence entre branchement en série et en parallèle ?
En série, la tension augmente mais l’intensité reste la même. En parallèle, l’intensité augmente mais la tension reste la même.
Quel est l’avantage du branchement en parallèle pour une installation résidentielle ?
Il minimise la perte de production causée par l’ombrage partiel sur un ou plusieurs modules.
Peut-on mélanger des panneaux solaires en série et en parallèle ?
Oui, c’est le montage hybride. On crée des chaînes en série, que l’on connecte ensuite en parallèle.
Quelle section de câble faut-il utiliser pour un branchement en parallèle ?
Cela dépend de l’intensité totale. Comptez généralement du 6 mm² ou 10 mm² pour des installations standards afin de limiter les pertes.
Quelle protection installer en parallèle ?
Il est fortement recommandé d’installer des fusibles DC sur chaque branche avant leur point de jonction.
Conclusion : choisir le bon montage selon son projet
En résumé, le choix d’un montage en panneau solaire en parallèle dépend de votre priorité : si vous voulez lutter contre l’ombrage et travailler à basse tension, c’est la voie royale. Cependant, soyez vigilant sur la section de vos câbles et la protection de votre circuit pour éviter les pertes et les risques d’incendie. Si votre projet est plus vaste, n’hésitez pas à explorer les montages mixtes pour obtenir le meilleur compromis entre tension et courant.
