Vous envisagez de devenir autonome énergétiquement pour vos loisirs ou un usage isolé ? Associer un panneau solaire à une batterie 12V est la solution de référence pour alimenter de petits appareils, l’éclairage, un réfrigérateur de camping-car ou des équipements de communication sur un bateau. Cependant, pour éviter de vous retrouver sans courant au milieu de nulle part, il ne suffit pas de brancher deux câbles ensemble. Le succès de votre installation repose sur un dimensionnement précis et un choix de matériel adapté. Ce guide vous accompagne pas à pas, de la compréhension technique à l’installation pratique.
Introduction : pourquoi associer un panneau solaire à une batterie 12V
L’autonomie énergétique est devenue une priorité pour de nombreux utilisateurs. Que vous soyez en mode « vanlife », propriétaire d’un voilier ou que vous souhaitiez éclairer une cabane de jardin isolée, le système 12V offre une simplicité de mise en œuvre inégalée. Les scénarios sont multiples : maintenir la charge d’une batterie de secours, alimenter des ports USB, des lampes LED ou même un petit compresseur de réfrigérateur.
Le défi majeur réside dans la gestion du flux énergétique : le panneau produit de l’électricité de manière intermittente (selon le soleil), tandis que la batterie doit stocker cette énergie pour une utilisation stable et continue. Une mauvaise évaluation de vos besoins ou une sous-estimation de la puissance nécessaire peut entraîner une décharge profonde de votre batterie, réduisant drastiquement sa durée de vie. Si vous souhaitez une solution plus robuste, n’hésitez pas à explorer nos conseils sur la batterie lithium solaire pour une performance accrue.
Bases techniques : tension, puissance, capacité (Ah) et énergie (Wh)
Pour bien concevoir votre système, vous devez maîtriser quatre notions fondamentales :
- La Tension (V) : Exprimée en Volts, c’est la « pression » électrique. Pour un système standard, nous resterons sur du 12V nominal.
- La Puissance (W) : Exprimée en Watts, elle correspond à la capacité de production instantanée du panneau (ex: un panneau de 100W).
- La Capacité (Ah) : Exprimée en Ampères-heures, elle représente la quantité de charge qu’une batterie peut stocker.
- L’Énergie (Wh) : Exprimée en Watt-heures, c’est la quantité totale d’énergie disponible. Elle est le produit de la tension par la capacité (Wh = V × Ah).
La relation est simple : la puissance de votre panneau détermine la vitesse à laquelle vous remplissez votre « réservoir » (la batterie), tandis que la capacité de la batterie détermine combien de temps vous pouvez consommer de l’énergie sans soleil.
Exemple de calcul : batterie 12V 100Ah → énergie stockée
Imaginons que vous possédiez une batterie de 12V avec une capacité de 100Ah. Le calcul de l’énergie totale stockée est le suivant :
12V × 100Ah = 1200Wh.
Si vous avez besoin de recharger cette batterie en 5 heures d’ensoleillement efficace, il vous faudrait théoriquement un panneau de 240W (1200 / 5). Toutefois, en pratique, il faut prévoir une marge pour compenser les pertes de rendement, ce qui nous amène au dimensionnement réel.

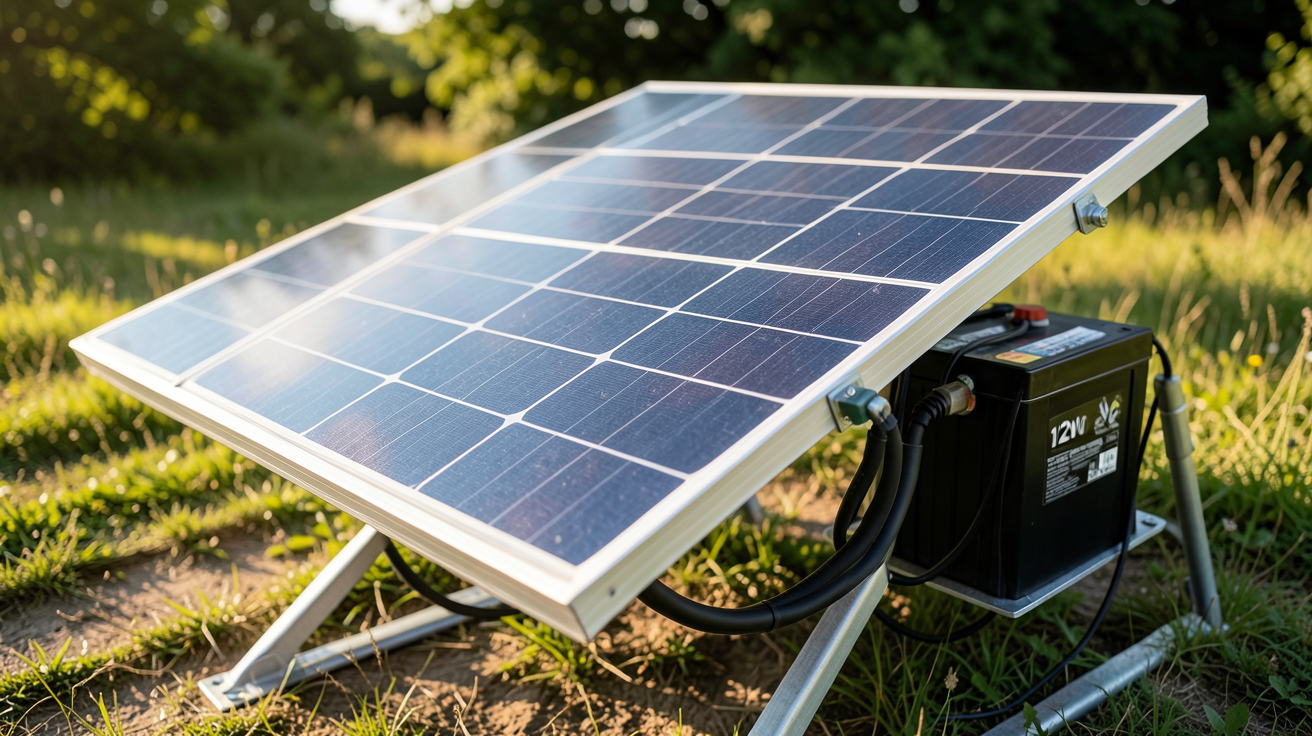

Comment déterminer la puissance du panneau solaire nécessaire pour votre batterie 12V
Pour ne pas commettre d’erreur, utilisez la formule de dimensionnement suivante :
Puissance nécessaire (W) = (Capacité Wh × Facteur de pertes) / (Heures d’ensoleillement efficace × Rendement du régulateur).
Le facteur de pertes (environ 1.2 à 1.3) prend en compte la poussière, la chaleur et la résistance des câbles. Le rendement du régulateur dépend du modèle choisi (PWM ou MPPT).
Voici un tableau pour vous guider selon les zones de France (en heures d’ensoleillement moyen quotidien) :
| Région / Type de ciel | Heures d’ensoleillement (moyenne) | Puissance conseillée pour 100Ah (1200Wh) |
|---|---|---|
| Nord de la France / Montagne | 2 à 3 heures | ~500W à 600W |
| Centre / Ouest de la France | 3.5 à 4.5 heures | ~350W à 450W |
| Sud de la France / Méditerranée | 5 à 6 heures | ~250W à 300W |
Choisir le type de panneau solaire adapté à une installation 12V
Tous les panneaux ne se valent pas selon l’endroit où vous les installez. Le choix dépendra de la surface disponible et de la mobilité de votre installation.
Panneaux monocristallins haute efficacité
Les panneaux monocristallins sont fabriqués à partir d’un seul cristal de silicium pur. Ils offrent le meilleur rendement (souvent supérieur à 20%) et fonctionnent mieux en conditions de faible luminosité. Ils sont idéaux pour les surfaces limitées comme le toit d’un camping-car. Des marques comme Victron Energy ou Renogy sont des références incontournables pour la fiabilité de ces cellules.
Panneaux polycristillins : bon rapport qualité-prix
Composés de plusieurs cristaux, ils sont moins performants que les monocristallins mais nettement moins chers. Ils sont parfaits pour une installation fixe sur une cabane isolée où la surface disponible est importante et le budget limité. Ils nécessitent cependant un ensoleillement plus direct pour atteindre leur plein potentiel.
Panneaux souples / flexibles : pour surfaces courbées ou poids limité
Les panneaux flexibles sont la solution miracle pour les bateaux (pose sur pont ou bimini) ou les toits de tentes de toit incurvés. Très légers, ils s’intègrent parfaitement. En revanche, leur rendement est légèrement inférieur et ils peuvent subir une dégradation plus rapide s’ils ne sont pas correctement ventilés. Des modèles comme ceux de SunPower ou ECO-WORTHY sont très appréciés pour cet usage.
Sélectionner le régulateur de charge : PWM vs MPPT
Le régulateur est le cerveau de votre installation. Il protège la batterie contre les surcharges et optimise la charge provenant du panneau. Il existe deux technologies principales.
Quand choisir un régulateur PWM
Le régulateur PWM (Pulse Width Modulation) est une technologie simple et économique. Elle est recommandée pour les petites installations de faible puissance (moins de 150W) où la tension du panneau est très proche de la tension de la batterie. C’est une solution efficace pour un éclairage simple en camping.
Quand choisir un régulateur MPPT
Le régulateur MPPT (Maximum Power Point Tracking) est bien plus intelligent. Il convertit l’excès de tension en courant supplémentaire, ce qui permet de gagner jusqu’à 30% de puissance de charge par rapport à un PWM. Si vous avez des panneaux de puissance élevée ou si vous voulez maximiser votre rendement par temps nuageux, le MPPT est indispensable. Pour approfondir vos connaissances sur le fonctionnement global, consultez notre guide sur l’énergie photovoltaïque.
Schéma de câblage étape par étape : panneau → régulateur → batterie
Une installation sécurisée suit toujours cet ordre strict pour éviter d’endommager le régulateur :
Ordre de connexion : 1. Batterie → Régulateur | 2. Panneau → Régulateur
Note importante : Ne branchez jamais le panneau directement sur le régulateur avant d’avoir connecté la batterie, car le régulateur pourrait ne pas reconnaître la tension du système.
Diagramme de principe :[Panneau Solaire] --(Câbles MC4 + Fusible)--> [Régulateur de Charge] --(Câbles sectionnés + Fusible)--> [Batterie 12V]
Chaque connexion doit utiliser des connecteurs MC4 pour l’étanchéité. N’oubliez pas d’insérer un fusible entre le régulateur et la batterie pour protéger contre les courts-circuits. Pour une installation domestique plus large, vous pouvez consulter notre guide sur le guide complet d’installation photovoltaïque.
Choix de la section du câble et calcul de la chute de tension
La chute de tension est l’ennemi de l’efficacité. Si vos câbles sont trop fins ou trop longs, l’énergie produite par le panneau sera perdue en chaleur avant d’atteindre la batterie. Utilisez la formule de la chute de tension pour vérifier vos sections. En règle générale :
- 2.5 mm² : Jusqu’à 5 mètres pour un courant de 10A.
- 4 mm² : Jusqu’à 10 mètres pour un courant de 10A.
- 6 mm² : Recommandé pour les distances plus longues ou les courants plus élevés.

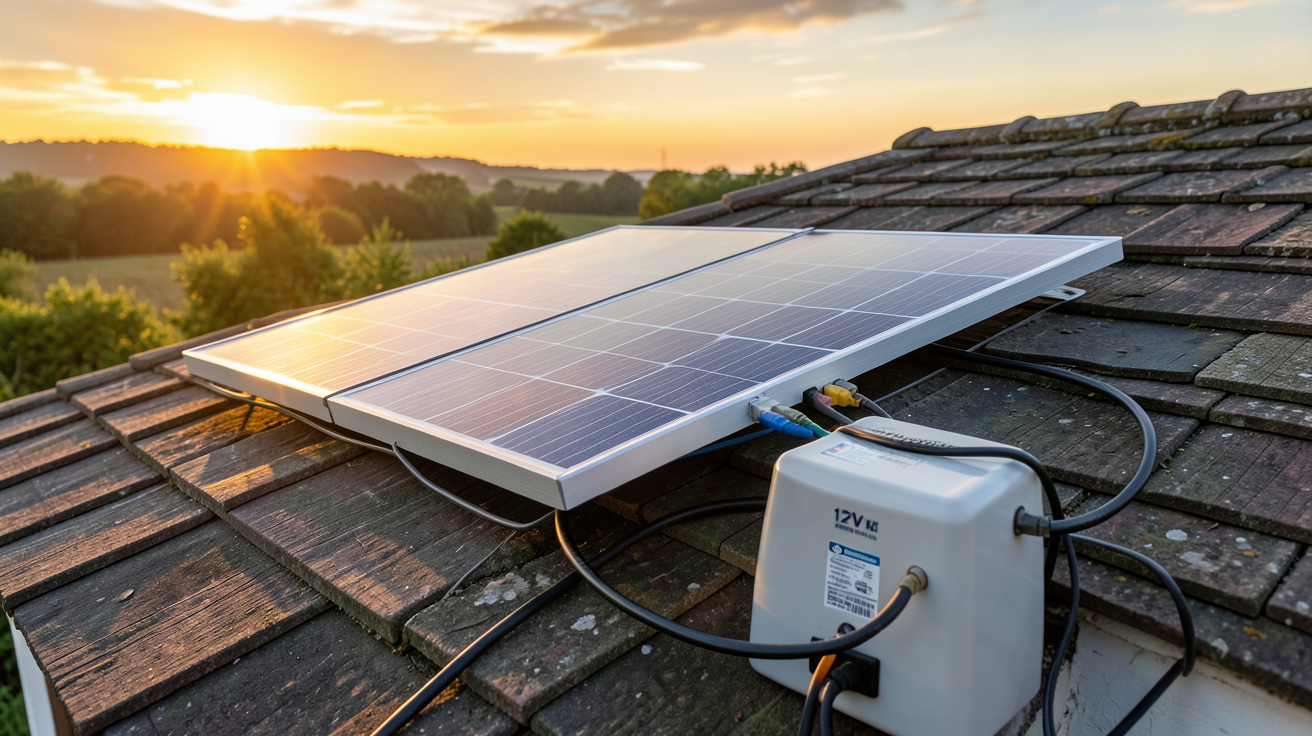

Exemples d’installation selon l’usage
Chaque environnement impose ses contraintes spécifiques :
- Camping-car (Toit) : Privilégiez des panneaux monocristallins rigides fixés avec des supports aérodynamiques. L’inclinaison dépend de votre saison de voyage, mais un montage plat est souvent privilégié pour la stabilité.
- Bateau (Pont ou Bimini) : Utilisez des panneaux souples pour épouser les formes du bateau. Assurez-vous que le matériel est certifié IP67 pour résister aux embruns salins.
- Cabane isolée (Sol ou Toit) : Un montage au sol avec une inclinaison optimale (selon votre latitude) est plus efficace. Prévoyez un coffret de protection étanche pour le régulateur et la batterie.
Entretien, durée de vie et bonnes pratiques
Pour garantir la longévité de votre système, suivez ces règles d’or :
- Nettoyage : Un simple coup d’éponge et d’eau claire sur les panneaux une fois par mois suffit à éliminer la poussière et les déjections d’oiseaux qui créent des points chauds.
- Vérification : Contrôlez annuellement le serrage des cosses et l’état des câbles (corrosion, craquelures).
- Gestion de la batterie : Évitez de descendre sous les 50% de décharge pour les batteries AGM/Gel. Pour les batteries au lithium, respectez les cycles de charge préconisés par le fabricant.
En moyenne, un panneau solaire a une durée de vie de 25 ans, tandis qu’une batterie 12V (AGM/Gel) durera entre 5 et 10 ans selon la fréquence des décharges.
Tableau comparatif : meilleurs panneaux solaires 12V du marché (2024-2025)
| Marque | Modèle | Puissance (W) | Type | Prix moy. (€) | Idéal pour |
|---|---|---|---|---|---|
| Victron Energy | BlueSolar | 100W | Mono | 180€ | Professionnels / Bateaux |
| Renogy | Monocristallin | 100W | Mono | 110€ | Camping-car |
| ECO-WORTHY | Flexible | 100W | Souple | 85€ | Toit de tente / Bateau |
| Uniteck | Compact | 50W | Mono | 65€ | Petits kits / Éclairage |
| HQST | Standard | 100W | Poly | 75€ | Budget limité / Cabane |
| SunPower | Flex | 100W | Mono | 140€ | Haute performance mobile |
| ALLPOWERS | Portable | 60W | Pliable | 95€ | Randonnée / Urgence |
| Goal Zero | Boulder | 50W | Mono | 150€ | Outdoor premium |
FAQ : réponses aux questions les plus fréquentes
Quelle taille de panneau pour recharger une batterie 12V 100Ah en 5h ?
Il vous faudra environ 300W de panneaux pour compenser les pertes de rendement et atteindre une charge complète en 5h d’ensoleillement direct.
Peut-on brancher plusieurs panneaux en parallèle ?
Oui, le branchement en parallèle augmente l’intensité (Ampères) tout en gardant la même tension. C’est idéal pour les systèmes 12V.
Quel fusible mettre entre panneau et régulateur ?
Pour un panneau de 100W, un fusible de 10A à 15A est généralement suffisant. Consultez toujours la fiche technique de votre régulateur.
Est-il dangereux de laisser le panneau connecté sans batterie ?
Oui, car la tension peut monter de manière instable. Connectez toujours la batterie au régulateur en premier.
Comment savoir si mon régulateur fonctionne ?
La plupart possèdent des LED indicateurs ou un écran LCD affichant la tension de la batterie et l’intensité de charge.
Peut-on utiliser un panneau 24V sur une batterie 12V ?
Uniquement si vous utilisez un régulateur MPPT performant capable de gérer cette différence de tension.
Faut-il une mise à la terre ?
Pour les installations fixes (cabane), une mise à la terre est fortement recommandée pour la protection contre la foudre.
Quelle est la différence entre AGM et Lithium ?
Le Lithium est plus léger et durable, mais plus coûteux. L’AGM est moins chère et plus simple à entretenir.
Conclusion : passer à l’action
Réussir votre installation avec un panneau solaire et une batterie 12V demande de la rigueur, mais les bénéfices en termes de liberté sont immenses. Retenez l’essentiel : dimensionnez vos panneaux en fonction de votre consommation réelle, choisissez un régulateur MPPT pour maximiser chaque rayon de soleil, et ne négligez jamais la section de vos câbles.
Prenez le temps de faire vos calculs et, en cas de doute sur la sécurité de votre montage, n’hésitez pas à faire appel à un professionnel. Et vous, quel est votre projet d’autonomie ? Partagez votre expérience ou vos questions en commentaires !
