Vous rêvez de déployer une station météo, un capteur d’humidité ou un système de surveillance dans un endroit reculé sans jamais avoir à changer les piles ? L’association d’un panneau solaire et d’un Arduino est la solution idéale pour créer des objets connectés (IoT) véritablement autonomes. Ce guide vous explique, étape par étape, comment dimensionner, câbler et programmer votre système pour qu’il fonctionne en toute sérénité, même par temps couvert.

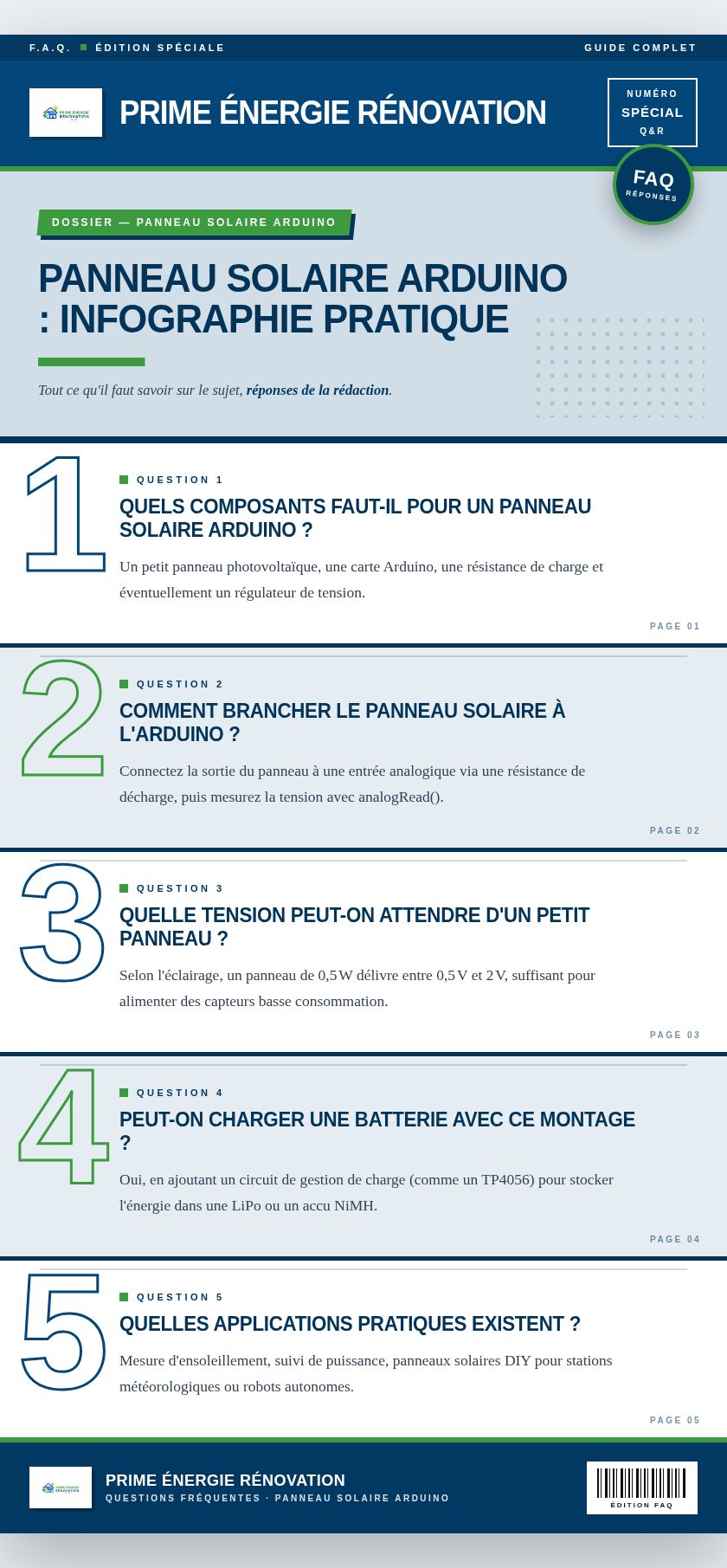

Composants indispensables pour un système solaire Arduino
Pour réussir votre projet, vous ne pouvez pas simplement brancher un panneau sur votre carte. Un système fiable nécessite une chaîne de gestion de l’énergie pour protéger vos composants et stabiliser la tension. Si vous souhaitez aller plus loin dans la compréhension de l’énergie photovoltaïque, découvrez notre guide pour installer des panneaux solaires à plus grande échelle.
Voici la liste des éléments nécessaires pour un montage robuste :
| Composant | Rôle | Modèle recommandé |
|---|---|---|
| Panneau solaire | Captation de l’énergie lumineuse | 5V – 6V (2W à 5W) |
| Batterie | Stockage de l’énergie | LiPo 3.7V ou LiFePO4 3.2V |
| Régulateur de charge | Gestion de la charge de la batterie | TP4056 (simple) ou CN3791 (optimisé) |
| Convertisseur Boost | Stabilisation de la sortie à 5V | MT3608 |
| Diode Schottky | Protection contre le retour de courant | 1N5819 |
| Microcontrôleur | Cerveau du système | Arduino Uno R3 |
Choix du panneau solaire
Le panneau est le moteur de votre installation. Pour un Arduino, ne cherchez pas la puissance brute, mais la stabilité. Privilégiez des panneaux ayant une tension de sortie (Vmp) proche de 5V ou 6V. Un panneau de 5V/2W est parfait pour des capteurs simples, tandis qu’un modèle 6V/5W offre une meilleure marge de sécurité par temps gris. Assurez-vous également qu’il est protégé par un revêtement époxy ou un verre trempé pour résister aux intempéries extérieures.
Régulateur de charge et protection de batterie
C’est l’élément le plus critique. Le TP4056 est extrêmement populaire et abordable, mais il s’agit d’une charge linéaire simple qui n’optimise pas l’énergie solaire. Pour des performances supérieures, le module CN3791 est recommandé car il intègre une fonction de suivi du point de puissance maximale (MPPT) simplifiée, ce qui permet de tirer plus de courant même lorsque l’ensoleillement est faible. Pour des projets plus complexes, la maîtrise des panneaux solaires de haute performance est un atout majeur.
Batterie de stockage
La batterie assure la continuité de service la nuit. Les batteries LiPo (Lithium-Polymère) 3.7V sont légères et faciles à utiliser, mais les LiFePO4 (Lithium Fer Phosphate) 3.2V sont bien plus durables et sécurisées contre les surchauffes. Lors de votre choix, calculez la capacité (en mAh) en fonction de la consommation de votre Arduino pour garantir plusieurs jours d’autonomie sans soleil.
Dimensionnement du système : calcul de consommation et taille du panneau
Pour ne pas vous retrouver avec un système qui s’éteint au premier nuage, suivez cette méthode de calcul :
- Mesurez la consommation moyenne : Utilisez un multimètre pour connaître la consommation de votre Arduino (ex: 15mA en mode actif, 1mA en veille).
Formule : Consommation journalière (mAh) = Consommation moyenne (mA) × 24h - Déterminez la capacité de la batterie : Multipliez la consommation journalière par le nombre de jours d’autonomie souhaités (ex: 3 jours).
Capacité batterie (mAh) = Consommation journalière × Jours d’autonomie - Calculez la puissance du panneau : Le panneau doit être capable de recharger la batterie durant les heures d’ensoleillement effectives.
Puissance panneau (W) = (Consommation journalière / Heures de soleil) / Rendement du système (environ 0.7)
Exemple de calcul pour une station météo
Imaginons une station météo consommant en moyenne 15mA.
Consommation par jour : 15mA × 24h = 360mAh.
Autonomie de 3 jours : 360mAh × 3 = 1080mAh. Une batterie de 2000mAh est donc idéale.
Puissance panneau : En supposant 4 heures de soleil efficace par jour, le panneau doit fournir 360mAh / 4h = 90mA. Un panneau de 2W (fournissant environ 300-400mA) est largement suffisant et offre une marge de sécurité.

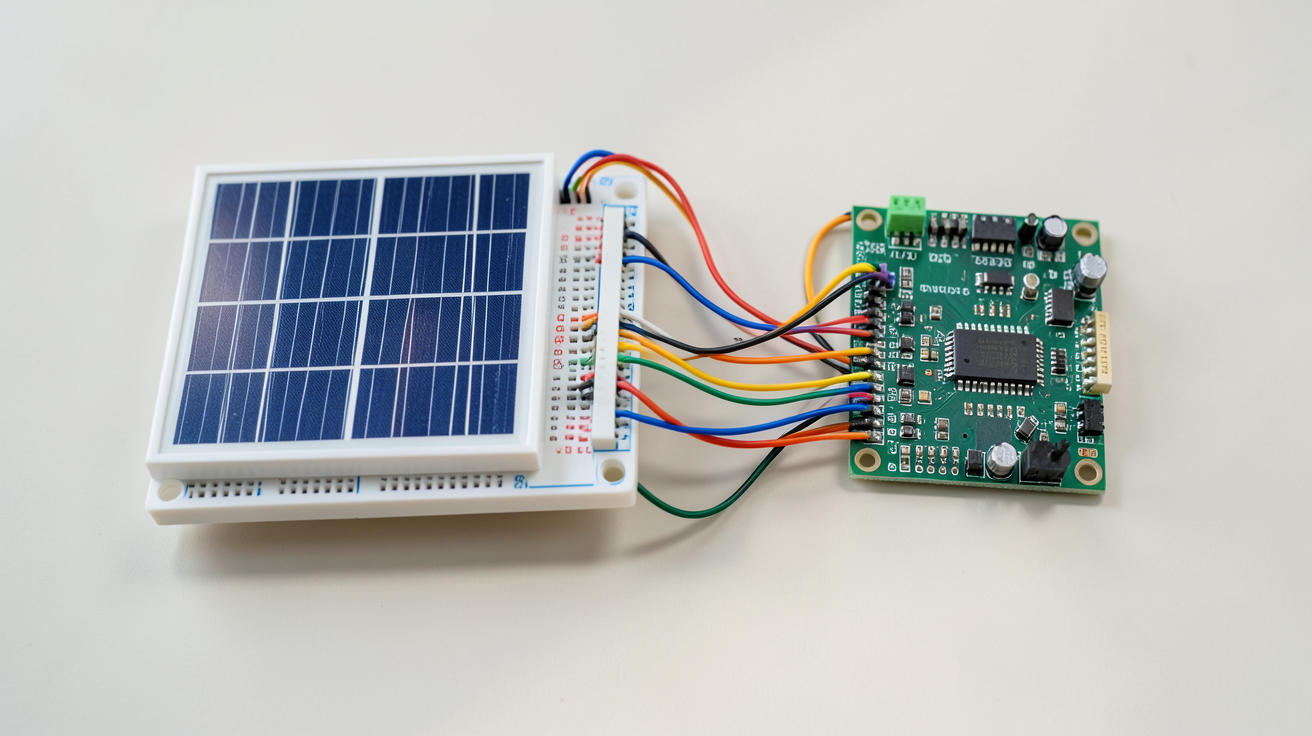

Schéma de câblage détaillé
Le flux d’énergie doit suivre un chemin précis pour éviter de griller vos composants. Voici l’ordre de connexion recommandé :
- Panneau solaire $
ightarrow$ Diode Schottky (pour éviter que la batterie ne se décharge dans le panneau la nuit). - Diode $
ightarrow$ Régulateur de charge (ex: CN3791). - Régulateur $
ightarrow$ Batterie. - Batterie $
ightarrow$ Convertisseur Boost (MT3608) réglé sur 5V. - Convertisseur Boost $
ightarrow$ Broche 5V de l’Arduino.
Notez que si votre régulateur de charge possède une sortie stabilisée, vous pouvez alimenter l’Arduino directement sans passer par un boost, à condition que la tension soit stable.

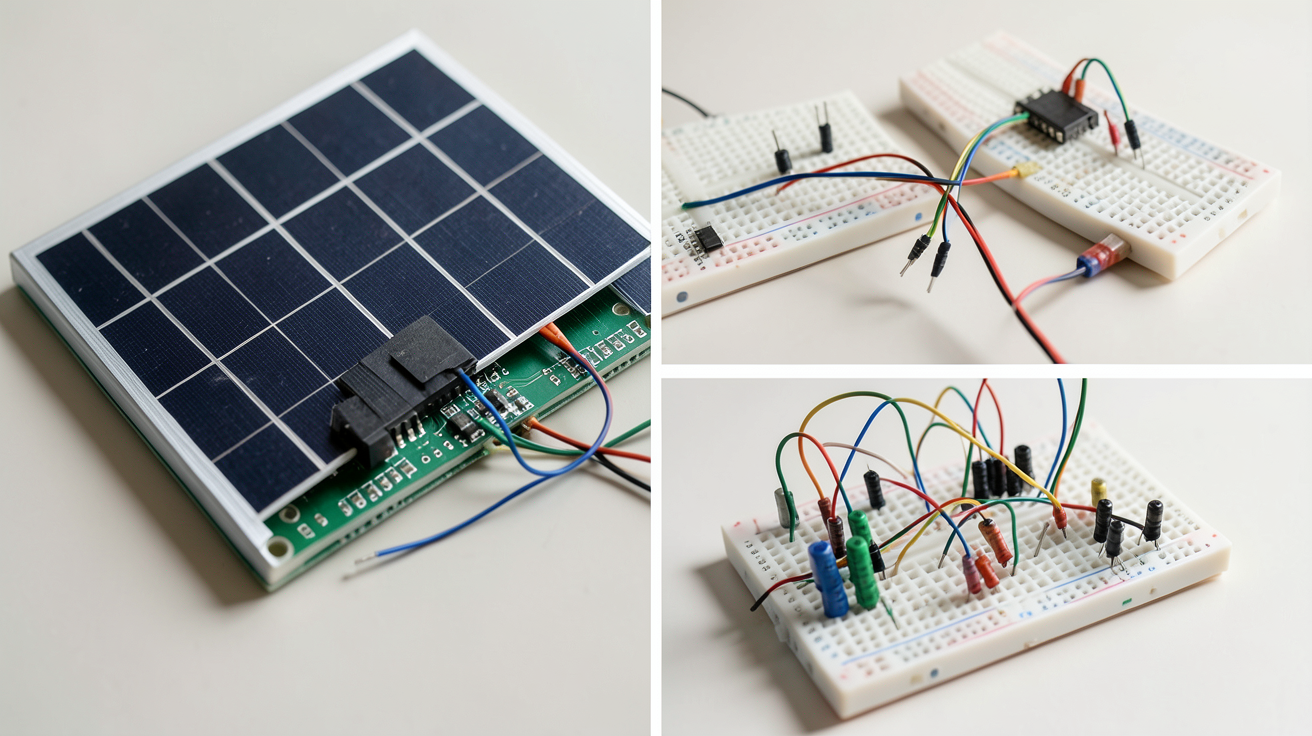

Étapes d’assemblage pas à pas
- Préparation : Testez chaque composant individuellement avec une alimentation stable.
- Soudure : Soudez la diode Schottky sur le pôle positif du panneau solaire.
- Régulateur : Connectez l’entrée du régulateur au panneau et les bornes de la batterie au régulateur.
- Boost : Connectez la sortie de la batterie à l’entrée du convertisseur boost. Ajustez la tension de sortie à 5.0V avec un multimètre avant de brancher l’Arduino.
- Vérification : Vérifiez qu’il n’y a pas de court-circuit et que la tension aux bornes de la batterie est correcte.
- Test final : Branchez l’Arduino et placez le panneau au soleil pour observer la charge.
Code Arduino : gestion de l’énergie et modes veille
Pour maximiser l’autonomie, votre code ne doit pas laisser l’Arduino tourner à plein régime inutilement. L’utilisation de la bibliothèque Arduino.cc et de la bibliothèque LowPower.h est indispensable. Voici un exemple de structure de code optimisée :
// Inclure la bibliothèque pour la gestion de l'énergie
#include "LowPower.h"
void setup() {
// Configuration des broches
pinMode(2, INPUT); // Capteur de pluie sur interruption
Serial.begin(9600);
}
void loop() {
// 1. Réveil et lecture des capteurs
float temperature = readTemp(); // Fonction fictive de lecture
Serial.print("Temp: ");
Serial.println(temperature);
// 2. Délai d'attente avant la prochaine mesure
// Au lieu de delay(), on utilise le mode sommeil pour économiser l'énergie
Serial.println("Entrée en mode veille...");
Serial.flush(); // Attendre la fin de l'envoi série
// Sommeil pendant 8 secondes (le maximum pour une seule commande)
// On peut boucler pour dormir plus longtemps
LowPower.powerDown(SLEEP_8S, ADC_OFF, BOD_OFF);
}
Explication : Le mode powerDown désactive le processeur, le convertisseur analogique-numérique (ADC) et le Brown-Out Detector (BOD), réduisant la consommation à quelques micro-ampères seulement.
Dépannage fréquemment rencontré
- Pas de charge : Vérifiez la polarité du panneau et assurez-vous que la diode Schottky n’est pas montée à l’envers.
- Tension trop basse : Votre panneau est trop petit ou l’ensoleillement est insuffisant pour compenser la consommation de l’Arduino.
- Surchauffe du régulateur : Cela arrive souvent avec les modules TP4056 si la tension d’entrée est trop élevée par rapport à la batterie. Utilisez un module MPPT ou un convertisseur Buck en amont.
- Redémarrage intempestif : La batterie est trop faible ou le convertisseur boost n’est pas assez puissant pour les pics de consommation (ex: activation d’un relais).
Exemples de projets réels
Une fois votre base maîtrisée, les possibilités sont infinies :
- Station météo solaire : Couplez un capteur DHT22 et un module carte SD pour enregistrer les données de température et d’humidité localement. Ce système est idéal pour le suivi environnemental de jardins ou de serres.
- Système d’irrigation automatisé : Utilisez un relais 5V pour commander une électrovanne. Ce projet est particulièrement pertinent pour l’agriculture connectée, et vous pouvez vous inspirer de nos conseils pour une pompe à eau solaire pour des besoins de débit plus importants.
Où acheter les composants (liens utiles)
Vous trouverez la plupart de ces composants sur les boutiques spécialisées suivantes :
- Amazon / AliExpress : Idéal pour les petits modules TP4056, CN3791 et les petits panneaux solaires à bas prix.
- Mouser / Digi-Key : Pour des composants de haute précision et des diodes de qualité industrielle.
- Kits tout-en-un : Cherchez « Solar Arduino Kit » sur les sites de passionnés pour obtenir un ensemble déjà testé.
Conclusion et prochaines étapes
Alimenter un Arduino avec un panneau solaire est un excellent moyen d’apprendre les bases de l’électronique et de l’énergie renouvelable. En maîtrisant le dimensionnement et la gestion de la veille, vous pouvez créer des systèmes d’une fiabilité impressionnante. Pour aller plus loin, essayez d’intégrer un suivi MPPT plus performant ou utilisez des panneaux pliables pour faciliter le transport de vos projets. N’hésitez pas à expérimenter avec différentes batteries pour trouver le meilleur compromis coût/durée de vie.
