Panneau solaire 24V sur batterie 12V : Guide de branchement et dimensionnement

Vous vous demandez s’il est possible d’installer un panneau solaire 24V sur une batterie 12V sans endommager votre installation ? La réponse est un oui enthousiaste, mais à une condition cruciale : l’utilisation d’un régulateur de charge intelligent. Que ce soit pour un camping-car, un bateau ou un site isolé, cette configuration est extrêmement courante car les panneaux de 24V offrent souvent un meilleur rendement et des prix plus compétitifs sur le marché. Cependant, brancher ces deux tensions directement est impossible et dangereux pour vos équipements. Ce guide complet vous explique comment réaliser ce couplage en toute sécurité grâce à la technologie MPPT.

Pour bien comprendre les enjeux de votre installation, il est utile de se référer aux principes fondamentaux de l’énergie photovoltaïque et à la gestion des flux d’énergie.

Introduction : pourquoi associer un panneau 24V à une batterie 12V ?

Dans le monde du solaire nomade ou autonome, la disponibilité des composants dicte souvent la conception du système. Les panneaux solaires de 24V (généralement composés de 72 cellules) sont très répandus. Ils présentent souvent un meilleur rapport puissance/prix que les modèles 12V.

D’un autre côté, la majorité des accessoires pour véhicules récréatifs, des pompes à eau, des éclairages LED et des petits convertisseurs fonctionnent sur une tension de 12V. L’utilisateur se retrouve donc face à une problématique de compatibilité : comment extraire la puissance d’un panneau « haute tension » pour alimenter un parc de batteries « basse tension » sans perdre l’essentiel de l’énergie produite ? La solution réside dans le choix d’un régulateur capable de transformer la tension excédentaire en courant de charge supplémentaire.

Principe de fonctionnement d’un régulateur MPPT

Le terme MPPT signifie Maximum Power Point Tracking (Suivi du point de puissance maximale). Contrairement à un régulateur classique, le MPPT agit comme un véritable transformateur électronique de type DC-DC.

Son rôle est de surveiller en permanence la courbe de puissance du panneau solaire. Il cherche le point exact où la combinaison de la tension (V) et du courant (A) produit le maximum de Watts (P = V × I). Une fois ce point trouvé, il convertit la tension élevée du panneau (par exemple 36V ou 40V en tension de circuit ouvert) en une tension adaptée à la batterie (autour de 14.4V pour une charge de batterie 12V), tout en augmentant proportionnellement l’intensité du courant. Ce processus de conversion permet de récupérer jusqu’à 30 % d’énergie supplémentaire par rapport à un montage standard, optimisant ainsi votre rendement global.

Avantages du MPPT vs PWM

Il est essentiel de distinguer le régulateur MPPT du régulateur PWM (Pulse Width Modulation) :

• Efficacité : Le MPPT est nettement plus performant, surtout lorsque l’écart entre la tension du panneau et celle de la batterie est important. Le PWM, lui, se contente de « brider » la tension du panneau au niveau de la batterie, perdant ainsi toute la puissance excédentaire.
• Plage de tension : Le MPPT accepte des tensions d’entrée très élevées, ce qui permet de brancher plusieurs panneaux en série.
• Coût : Le PWM est moins cher, mais son coût initial est dérisoire face à la perte de production énergétique qu’il impose sur le long terme.

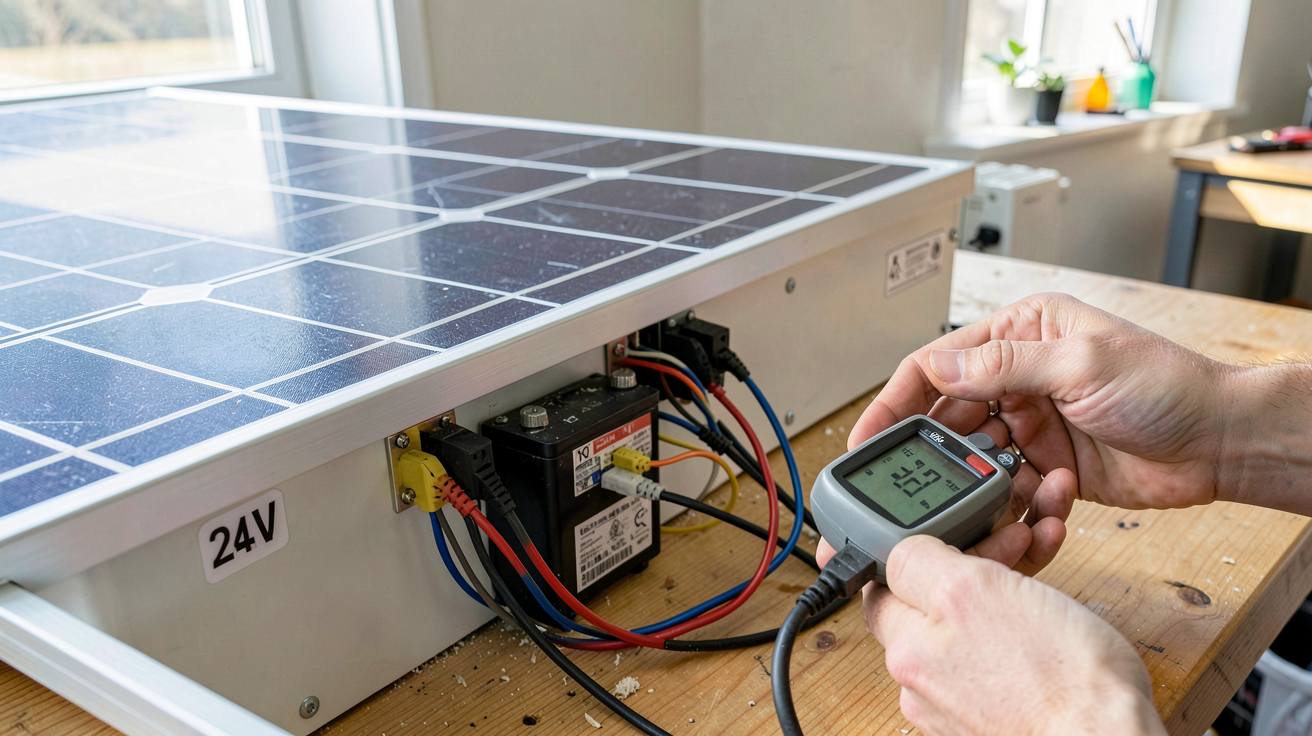

Dimensionnement : calcul de la puissance et du courant admissible

Pour éviter les risques d’incendie ou de destruction de votre matériel, un calcul rigoureux est indispensable. Voici la méthode pas à pas pour dimensionner votre installation.

1. Déterminer les caractéristiques du panneau :
Consultez la fiche technique de votre panneau pour identifier :
– La puissance crête (Pmax en Watts)
– La tension de circuit ouvert (Voc en Volts)
– Le courant de court-circuit (Isc en Ampères)

2. Calculer le courant de charge à la batterie :
La formule théorique pour déterminer l’intensité que le régulateur devra envoyer à votre batterie 12V est la suivante :
I = P / (Vbat × rendement)

Exemple concret : Vous avez un panneau de 200W avec un rendement de conversion du régulateur estimé à 95 % (0,95). Votre batterie est à 12V.
I = 200 / (12 × 0,95) = 200 / 11,4 ≈ 17,5 Ampères.

3. Choisir la section de câble et le fusible :
Une fois le courant calculé, vous devez choisir des câbles capables de supporter cette intensité sans chauffer. Pour 17,5A sur une courte distance, du 6mm² est souvent recommandé. N’oubliez pas d’intégrer des fusibles de protection entre le panneau et le régulateur, ainsi qu’entre le régulateur et la batterie.

Choix du régulateur MPPT adapté

Pour choisir le bon modèle, vous devez impérativement respecter deux limites : la tension d’entrée maximale (Voc du panneau ne doit jamais dépasser cette valeur) et le courant de sortie maximal (le courant de charge calculé ne doit pas dépasser l’ampérage du régulateur).

Voici un tableau comparatif des modèles de référence sur le marché :

Si vous envisagez de passer à des technologies plus modernes, renseignez-vous sur le prix d’une batterie lithium solaire, qui accepte des profils de charge plus précis et offre une meilleure durée de vie.

Schéma de branchement détaillé

Le câblage doit suivre un ordre strict pour éviter les arcs électriques ou les surtensions qui pourraient griller l’électronique du régulateur. L’ordre recommandé est : Batterie d’abord, puis Panneaux.

Représentation textuelle du montage :

[ PANNEAU SOLAIRE 24V ]
⬇
(Fusible protection DC)
⬇
[ RÉGULATEUR MPPT ]
⬇
(Fusible protection DC)
⬇
[ BATTERIE 12V ]

Note importante : La mise à la terre des cadres de panneaux est fortement recommandée pour protéger l’installation contre la foudre et les courants de fuite. Les diodes de blocage sont généralement intégrées dans les panneaux modernes, mais vérifiez toujours la fiche technique.

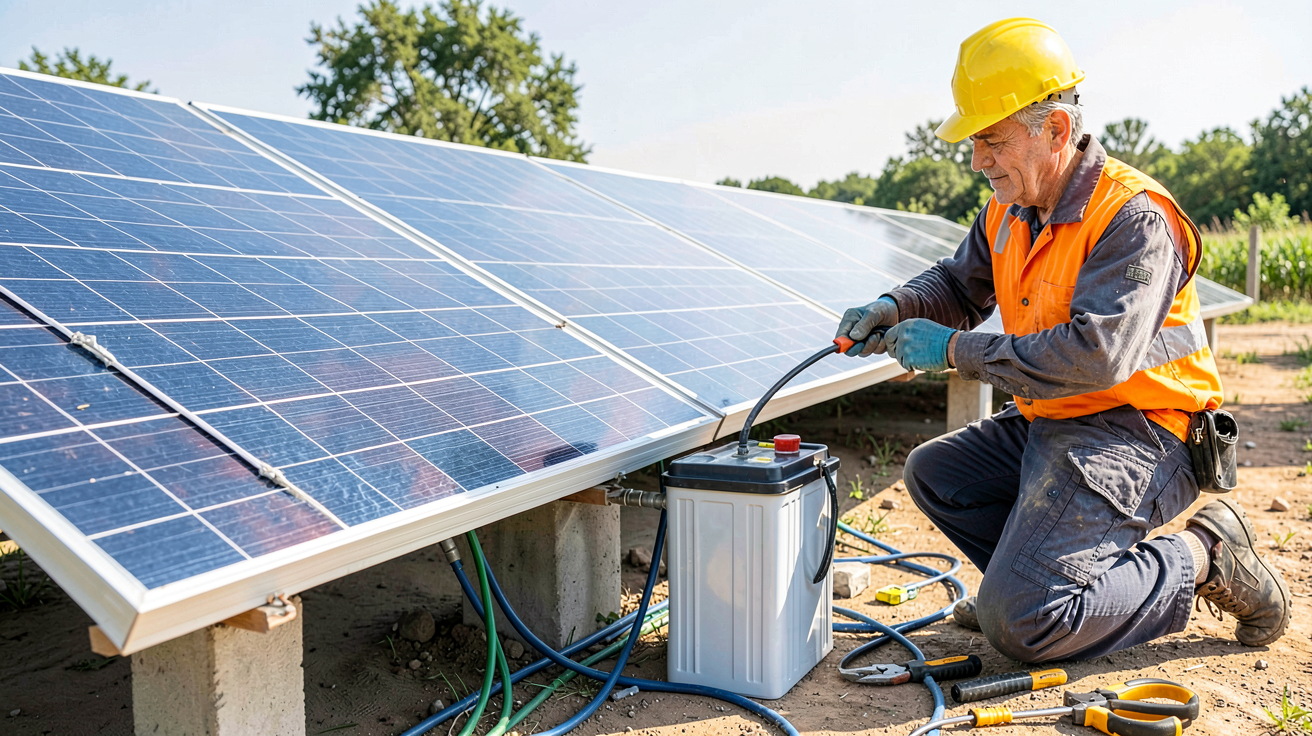

Étapes d’installation et checklist de sécurité

Une installation sécurisée ne laisse aucune place à l’improvisation. Suivez cette liste :

1. Vérification du matériel : Assurez-vous que tous les composants sont compatibles et que les câbles ne présentent aucun défaut d’isolement.
2. Connexion de la batterie : Connectez toujours la batterie au régulateur en premier. Cela permet au régulateur de détecter la tension du système (12V) et de s’initialiser correctement.
3. Mise à la terre : Réalisez la mise à la terre de votre structure et des cadres de panneaux.
4. Connexion des panneaux : Une fois le régulateur alimenté par la batterie, branchez les panneaux solaires.
5. Installation des protections : Vérifiez que les fusibles sont bien présents et dimensionnés.
6. Réglages : Configurez le type de batterie (AGM, Gel, Lithium) sur le régulateur pour garantir une charge optimale.
7. Contrôles finaux : Vérifiez le serrage de toutes les connexions (un contact lâche crée de la chaleur et des risques d’incendie) et contrôlez la tension de sortie avec un multimètre.

Mise en service, tests et suivi des performances

Une fois l’installation terminée, ne vous contentez pas de regarder si les voyants sont allumés. Effectuez des mesures réelles :

• Mesure de tension : Vérifiez la tension aux bornes de la batterie pour confirmer qu’elle remonte bien lors de l’ensoleillement.
• Mesure de courant : Utilisez une pince ampèremétrique pour vérifier que le courant de charge correspond à vos calculs de dimensionnement.
• Vérification du rendement : Comparez la puissance de sortie avec la puissance théorique du panneau. Un bon régulateur MPPT doit minimiser les pertes.
• Suivi de production : Si vous utilisez un modèle comme le Victron SmartSolar, profitez de l’application mobile pour tenir un journal de production et détecter d’éventuelles anomalies sur plusieurs mois.

Entretien périodique et dépannage courant

Pour garantir la longévité de votre système, un entretien minimal est nécessaire :

• Nettoyage des panneaux : La poussière, les feuilles ou les déjections d’oiseaux peuvent réduire la production de 10 à 20 %. Nettoyez-les à l’eau claire, sans produits chimiques abrasifs.
• Contrôle des connexions : Une fois par an, vérifiez qu’aucune borne ne s’est desserrée à cause des vibrations (surtout en véhicule ou en bateau).
• Interprétation des erreurs : Si votre régulateur affiche un code d’erreur (ex: surtension, batterie trop basse), consultez immédiatement le manuel du fabricant.

Alternatives lorsque le MPPT n’est pas disponible ou surdimensionné

Si vous ne pouvez pas utiliser un régulateur MPPT, voici d’autres pistes :

• Convertisseur Buck-Buck (DC-DC) : Un convertisseur DC-DC 24V vers 12V peut abaisser la tension, mais il est souvent moins efficace pour la gestion de la charge de batterie qu’un vrai MPPT.
• Mise en série/parallèle de panneaux 12V : Si vous avez des panneaux 12V, vous pouvez les mettre en série pour créer un système 24V, ou en parallèle pour rester en 12V.
• Passage à une batterie 24V : C’est la solution la plus radicale mais la plus efficace. En passant tout votre parc batterie en 24V, vous éliminez le besoin de conversion et réduisez les pertes par effet Joule.

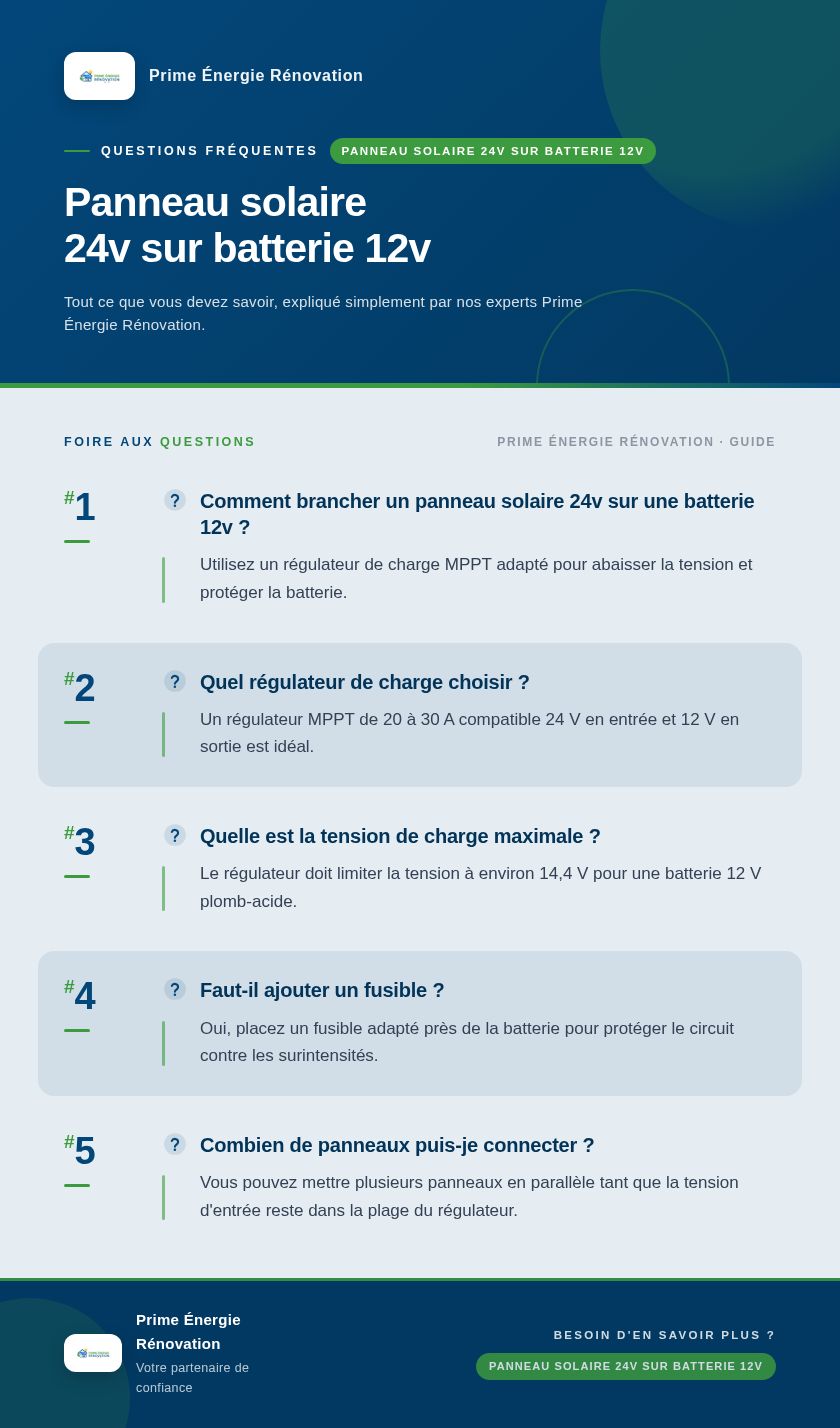

FAQ – Questions les plus fréquentes

Peut-on brancher directement un panneau solaire 24V sur une batterie 12V sans régulateur ?
Absolument pas. La tension du panneau est bien trop élevée et pourrait provoquer une explosion de la batterie ou un incendie immédiat.

Quel régulateur MPPT choisir pour un panneau 200W 24V sur batterie 12V ?
Un modèle capable de délivrer au moins 20A de courant de charge (ex: un MPPT 30A) est idéal pour couvrir les pics de puissance.
