Vous envisagez de passer à une puissance supérieure pour votre installation solaire ? L’utilisation d’un panneau photovoltaique 380v (ou système triphasé) est une solution de plus en plus prisée pour les foyers ayant des besoins énergétiques importants. Contrairement au système monophasé classique, le triphasé offre une gestion plus équilibrée de la puissance, une meilleure stabilité pour les équipements lourds et une compatibilité accrue avec les nouvelles technologies comme les bornes de recharge pour véhicules électriques. Dans ce guide, nous allons décortiquer le fonctionnement, le choix du matériel et la rentabilité d’une installation en triphasé pour vous aider à réussir votre projet d’autoconsommation.
Introduction : pourquoi s’intéresser au photovoltaïque 380V triphasé ?
Le passage au triphasé n’est pas une simple option technique, c’est un choix stratégique pour optimiser votre production d’énergie photovoltaïque. Dans un contexte où la consommation domestique augmente avec l’arrivée des pompes à chaleur et des véhicules électriques, la capacité de distribution du courant devient cruciale. Un système utilisant un panneau photovoltaique 380v permet de répartir la charge sur trois phases distinctes, évitant ainsi de saturer une seule ligne et réduisant les risques de micro-coupures ou de chutes de tension lors du démarrage d’appareils gourmands.
De plus, être raccordé en triphasé facilite l’éligibilité à certains dispositifs de gestion intelligente du réseau et permet de monter en puissance plus facilement pour des installations dépassant les 6 kWc. Si vous souhaitez installer des panneaux solaires pour couvrir une consommation annuelle élevée, le triphasé est votre meilleur allié.
Monophasé vs triphasé : différences techniques et implications pour le solaire
Pour bien comprendre l’intérêt du triphasé, il est essentiel de comparer les deux systèmes. Le monophasé utilise une seule phase et un neutre, tandis que le triphasé utilise trois phases déphasées de 120° les unes des autres.
| Caractéristique | Installation Monophasée | Installation Triphasée (380V/400V) |
|---|---|---|
| Nombre de phases | 1 phase + 1 neutre | 3 phases + 1 neutre |
| Tension Phase-Neutre | ~230 V | ~230 V |
| Tension Phase-Phase | N/A | ~380 V à 400 V |
| Stabilité de puissance | Modérée (risque de pics) | Excellente (répartition de charge) |
| Section de câble type | Standard (ex: 10mm²) | Adaptée à la charge répartie |
L’impact majeur réside dans le dimensionnement de l’onduleur. Un onduleur triphasé doit être capable de gérer l’équilibre entre les trois phases pour éviter le risque de déséquilibre, qui pourrait entraîner des déclenchements intempestifs de vos protections électriques.
Quand choisir le triphasé plutôt que le monophasé ?
Le choix du triphasé est recommandé si vous cochez au moins un des critères suivants :
- Votre consommation annuelle dépasse les 12 000 kWh.
- Votre logement est déjà équipé d’un compteur Linky triphasé.
- Vous possédez ou prévoyez d’installer une borne de recharge VE de forte puissance (plus de 7 kW).
- Votre installation solaire dépasse les 6 kWc de puissance crête.
- Vous utilisez des équipements industriels ou artisanaux à la maison (machines à trois phases).

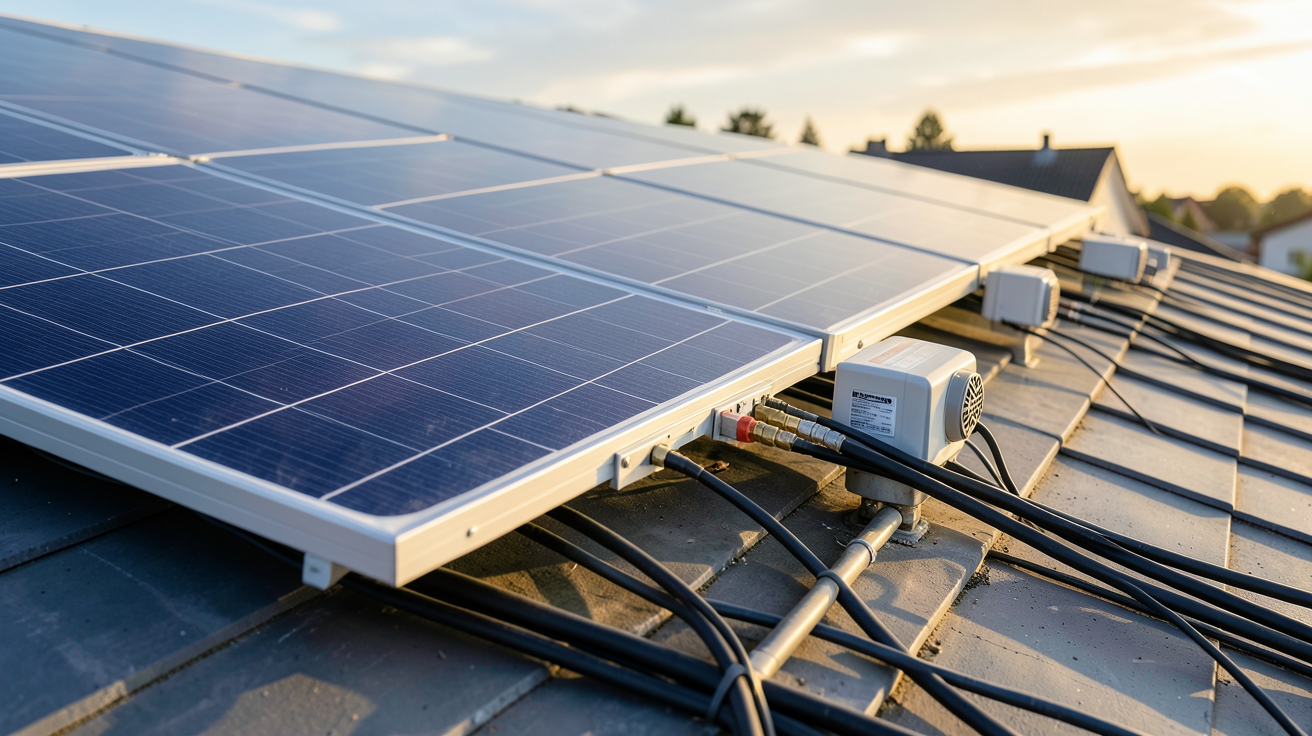

Fonctionnement d’un panneau photovoltaïque en sortie 380V triphasé
Le processus de transformation de l’énergie suit un chemin précis. Tout commence au niveau des cellules de silicium qui, sous l’effet des photons, produisent un courant continu (DC). Ce courant est ensuite acheminé vers l’onduleur triphasé.
Le rôle de l’onduleur est crucial : il convertit le courant continu en courant alternatif (AC) triphasé. Pour ce faire, il génère trois sinusoïdes déphasées de 120°. Cela permet d’obtenir une tension nominale de 380V (ou 400V selon les normes actuelles) entre deux phases, tout en maintenant une tension de 220V/230V entre chaque phase et le neutre. Ce mouvement rotatif des phases assure une puissance constante et fluide, idéale pour les moteurs électriques.
[Schéma simplifié : Panneaux (DC) → Onduleur Triphasé (Conversion) → 3 Phases déphasées → Réseau/Consommation AC]
Choisir son kit solaire triphasé : puissance, onduleur, batterie
Pour réussir votre projet, le choix de la puissance crête (exprimée en kWc) doit être en adéquation directe avec votre profil de consommation. Vous avez le choix entre deux technologies d’onduleurs : les onduleurs chaîne (un seul gros onduleur pour tout le champ) ou les micro-onduleurs triphasés (un petit boîtier sous chaque panneau, offrant une meilleure gestion en cas d’ombrage).
Il est également possible d’intégrer l’autoconsommation avec stockage en ajoutant une batterie pour utiliser votre surplus la nuit. Voici un tableau indicatif pour vous guider :
| Type de logement | Consommation moyenne | Puissance recommandée (kWc) |
|---|---|---|
| Petit appartement / Maison < 80m² | < 4 000 kWh/an | 3 kWc |
| Maison standard (100-130m²) | 6 000 – 8 000 kWh/an | 6 kWc |
| Grande maison / Villa (> 150m²) | > 10 000 kWh/an | 9 kWc ou plus |

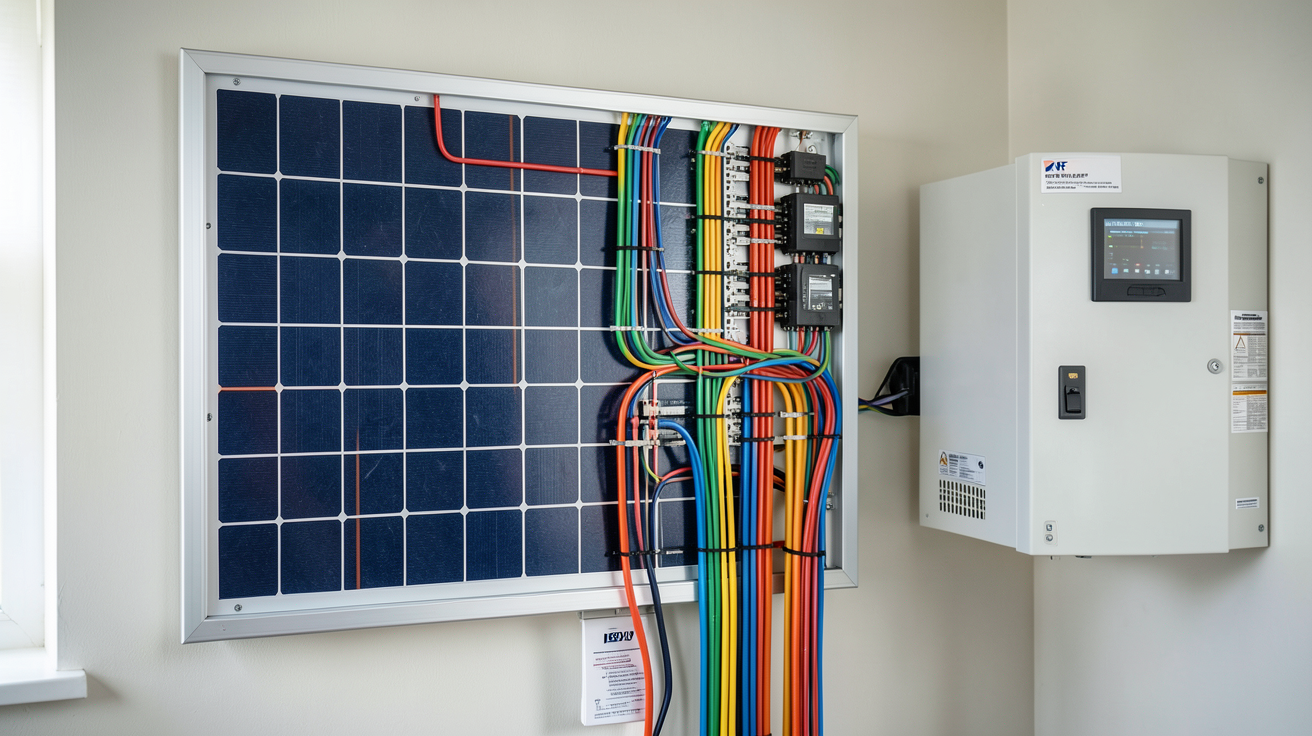

Schéma de câblage et normes à respecter (NF C 15-100, UTE C15-712)
La sécurité est la priorité absolue lors de la mise en place d’un système photovoltaïque. L’installation doit impérativement respecter les normes NF C 15-100 et UTE C15-712. Le câblage type suit cet ordre :
- Panneaux photovoltaïques (en série ou parallèle).
- Boîte de jonction (avec protection contre les surtensions/parafoudre type 2).
- Onduleur triphasé.
- Tableau AC protégé par un disjoncteur différentiel 30 mA.
- Compteur Linky triphasé (raccordement ENEDIS).
N’oubliez pas la mise à la terre systématique de tous les cadres de panneaux et des structures de montage pour prévenir les risques d’électrisation. Une attention particulière doit être portée à la section des câbles pour éviter les pertes par effet Joule.
Étapes d’installation : de la demande de raccordement à la mise en service
Installer un système solaire est un processus rigoureux qui ne s’improvise pas. Voici les étapes chronologiques à suivre :
- Étude de faisabilité : Analyse de votre toiture et de votre consommation.
- Déclaration préalable : Démarches administratives en mairie.
- Demande de raccordement : Contact avec ENEDIS pour l’accès au réseau.
- Pose et installation : Montage des panneaux et raccordement électrique par un pro.
- Réception du Consuel : Certification de la conformité électrique de l’installation.
- Mise en service : Activation officielle et début du monitoring de production.
✅ Checklist Installation (à imprimer) :
[ ] Étude technique validée
[ ] Autorisation de la mairie obtenue
[ ] Matériel (Onduleur, Panneaux, Protections) réceptionné
[ ] Mise à la terre effectuée
[ ] Certificat Consuel reçu
[ ] Contrat de revente du surplus signé
Aides financières et subventions disponibles
Le coût d’une installation est largement compensé par les aides de l’État. Il est possible de cumuler plusieurs dispositifs pour maximiser votre rentabilité :
- Prime à l’autoconsommation : Versée sur plusieurs années, elle dépend de la puissance installée.
- MaPrimeRénov’ : Pour les projets de rénovation énergétique globale.
- Eco-PTZ : Prêt à taux zéro pour financer vos travaux.
- Taux réduit de TVA (5,5%) : Appliqué directement sur l’installation solaire.
- CEE (Certificats d’Économie d’Énergie) : Primes versées par les fournisseurs d’énergie.
Pour connaître le montant exact auquel vous avez droit, nous vous conseillons d’utiliser notre simulateur de subventions Prime Énergie Rénovation.
Rentabilité et retour sur investissement
Pour calculer votre rentabilité, vous devez prendre en compte la production annuelle (kWh/kWc), votre taux d’autoconsommation et le tarif de la revente du surplus à EDF OA.
Exemple concret : Pour une installation de 9 kWc triphasé située en Île-de-France :
– Production annuelle estimée : ~9 800 kWh
– Économies sur facture : ~1 300 €/an
– Temps de retour sur investissement : environ 8 ans.
Notez que ce calcul varie selon votre exposition, votre orientation et la gestion de vos appareils (notamment le couplage entre une pompe à chaleur et panneau solaire).
Étude de cas : installation réussie d’un kit 380V triphasé chez un particulier
Client : M. Durand, propriétaire d’une maison de 220 m² avec piscine et borne VE.
Projet : Installation d’un kit de 9 kWc triphasé avec stockage batterie.
Coût total : 16 500 € (après déduction des aides).
Résultats après 12 mois : La production réelle a atteint 10 100 kWh. M. Durand a réduit sa facture d’électricité de 75 %.
« L’installation a été réalisée sans encombre. Le passage en triphasé a été une évidence quand j’ai installé ma borne de recharge rapide. La tranquillité d’esprit est totale. »
FAQ : réponses aux questions les plus fréquentes
Quelle est la différence entre un compteur monophasé et triphasé pour une installation solaire ?
Le compteur triphasé gère trois phases, permettant de distribuer l’énergie produite par vos panneaux sur trois lignes distinctes, évitant ainsi la surcharge d’une seule phase.
Faut-il un compteur spécial pour installer des panneaux photovoltaïques en triphasé ?
Non, il faut simplement s’assurer que votre abonnement actuel est bien en triphasé. Si ce n’est pas le cas, ENEDIS procèdera au changement de votre compteur (Linky triphasé).
Quel est le prix moyen d’un kit solaire triphasé 380V de 6 kWc ?
Le prix varie selon la qualité des composants, mais comptez entre 10 000 € et 14 000 € pour une installation complète et professionnelle.
Comment choisir entre un onduleur chaîne et des micro-onduleurs triphasés ?
L’onduleur chaîne est souvent plus économique pour les grandes surfaces sans ombrage. Les micro-onduleurs sont préférables si votre toit présente des zones d’ombre ou des orientations multiples.
Quelle est la durée de vie moyenne d’un onduleur triphasé photovoltaïque ?
Un onduleur de qualité a une durée de vie moyenne de 10 à 15 ans, tandis que les panneaux peuvent durer plus de 25 ans.
Conclusion : quel avenir pour le triphasé dans le résidentiel ?
Le triphasé s’impose de plus en plus comme la norme pour les maisons modernes et connectées. Avec la multiplication des équipements énergivores (bornes VE, pompes à chaleur, domotique), la stabilité offerte par un système utilisant un panneau photovoltaique 380v est un atout majeur pour une autonomie énergétique réussie. Pour obtenir une analyse précise de votre projet et découvrir comment maximiser vos économies, demandez dès maintenant votre étude personnalisée. Contactez nos experts pour un devis gratuit.
