Dans le cadre de la transition énergétique actuelle, la production d’électricité solaire devient une priorité pour les foyers et les entreprises souhaitant réduire leur empreinte carbone et leurs factures. Au cœur de ce dispositif, l’onduleur joue un rôle de chef d’orchestre indispensable. Pour les installations de puissance significative, le choix de l’onduleur solaire triphasé 400V est une étape stratégique. Que vous cherchiez à optimiser votre rendement ou à sécuriser votre réseau, ce guide complet vous offre toutes les clés pour comprendre, comparer et choisir le composant le mieux adapté à votre projet de installer des panneaux solaires.
Qu’est-ce qu’un onduleur solaire triphasé 400V ?
L’onduleur, également appelé convertisseur de réseau, est l’élément qui transforme le courant continu (DC) produit par vos panneaux solaires photovoltaïques en courant alternatif (AC) utilisable par vos appareils ménagers ou réinjectable dans le réseau électrique.
La distinction entre monophasé et triphasé est cruciale. Là où le système monophasé ne délivre qu’une seule phase, le système triphasé utilise trois phases distinctes. La notion de tension 400V correspond au standard du réseau triphasé européen. Ce type d’onduleur est particulièrement recommandé pour les installations dont la puissance dépasse 3 kWc. Il permet une gestion plus robuste et équilibrée de l’énergie, évitant ainsi les déséquilibres de phase qui pourraient survenir avec un onduleur monophasé sur une forte puissance.
Fonctionnement de base d’un onduleur PV
Le processus de conversion suit un schéma rigoureux pour garantir la sécurité et l’efficacité :
- Conversion DC → AC : L’onde continue est redressée et transformée en une onde sinusoïdale pure en 400V.
- Rôle du MPPT (Maximum Power Point Tracking) : Ce algorithme de traçage du point de puissance maximale ajuste en permanence la tension et le courant pour extraire le maximum d’énergie des modules, même par temps nuageux.
- Synchronisation au réseau : L’onduleur doit se caler précisément sur la fréquence et la phase du réseau public, sous la surveillance des normes de RTE.
- Protections intégrées : Un onduleur de qualité intègre des fonctions de protection anti-îlotage (arrêt immédiat en cas de coupure réseau pour protéger les techniciens), de protection contre les surtensions et les courants de défaut.
Avantages du triphasé 400V comparé au monophasé
Passer au triphasé n’est pas seulement une question de puissance, c’est un choix technique qui apporte plusieurs bénéfices notables :
- Meilleure répartition des charges : L’énergie est distribuée uniformément sur les trois phases, ce qui stabilise votre installation électrique.
- Réduction des pertes : Pour une même puissance transmise, le courant circulant dans chaque phase est plus faible, ce qui limite l’effet Joule et les pertes par échauffement.
- Capacité de puissance accrue : Idéal pour les maisons équipées de pompes à chaleur, de bornes de recharge de véhicules électriques ou pour le secteur tertiaire.
- Dimensionnement optimisé : Le triphasé permet d’utiliser des sections de câbles plus réduites pour transporter de fortes puissances, réduisant ainsi le coût du matériel de câblage.
- Compatibilité professionnelle : La plupart des équipements industriels et des gros consommateurs d’énergie fonctionnent en triphasé, facilitant l’intégration directe.
Critères de choix essentiels pour un onduleur triphasé 400V
Pour ne pas vous tromper, plusieurs paramètres techniques doivent être scrutés avec attention :
- Plage de puissance nominale : Elle doit correspondre à la puissance de votre champ photovoltaïque (prévoir un léger surdimensionnement du champ DC par rapport à l’onduleur AC).
- Rendement européen : Plus ce chiffre est élevé (proche de 98%), moins vous perdez d’énergie lors de la conversion.
- Nombre de MPPT : Un nombre élevé de trackers MPPT permet de gérer des orientations de panneaux différentes ou de limiter l’impact de l’ombrage partiel.
- Indice de protection (IP65) : Indispensable si l’onduleur est installé en extérieur, garantissant une étanchéité totale à la poussière et aux projections d’eau.
- Monitoring et connectivité : La présence d’un module Wi-Fi ou Ethernet est fondamentale pour suivre la production en temps réel via une application.
- Conformité aux normes : Assurez-vous que l’appareil respecte les normes VDE-AR-N 4105 ou EN 50549 pour garantir l’interconnexion sécurisée au réseau.
Tableau comparatif des modèles leaders du marché français
| Marque/Modèle | Puissance AC | Rendement max | MPPT | IP | Garantie | Points forts |
|---|---|---|---|---|---|---|
| SMA Sunny Tripower X | 6 – 20 kW | ~98% | 2 à 3 | IP65 | 10-20 ans | Fiabilité premium |
| Huawei SUN2000 | 3 – 25 kW | ~98.5% | Multi | IP65 | 10 ans | Excellent rapport Q/P |
| Sofar KTLX G3 | 3.3 – 10 kW | 98.4% | 2 | IP65 | 5-10 ans | Économique |
| Fronius Symo | 4 – 20 kW | ~98% | Multi | IP65 | 10 ans | Robustesse européenne |
Note : Pour une installation résidentielle standard de 6 à 10 kWc, le Huawei SUN2000 est souvent cité comme le meilleur rapport qualité/prix actuel.

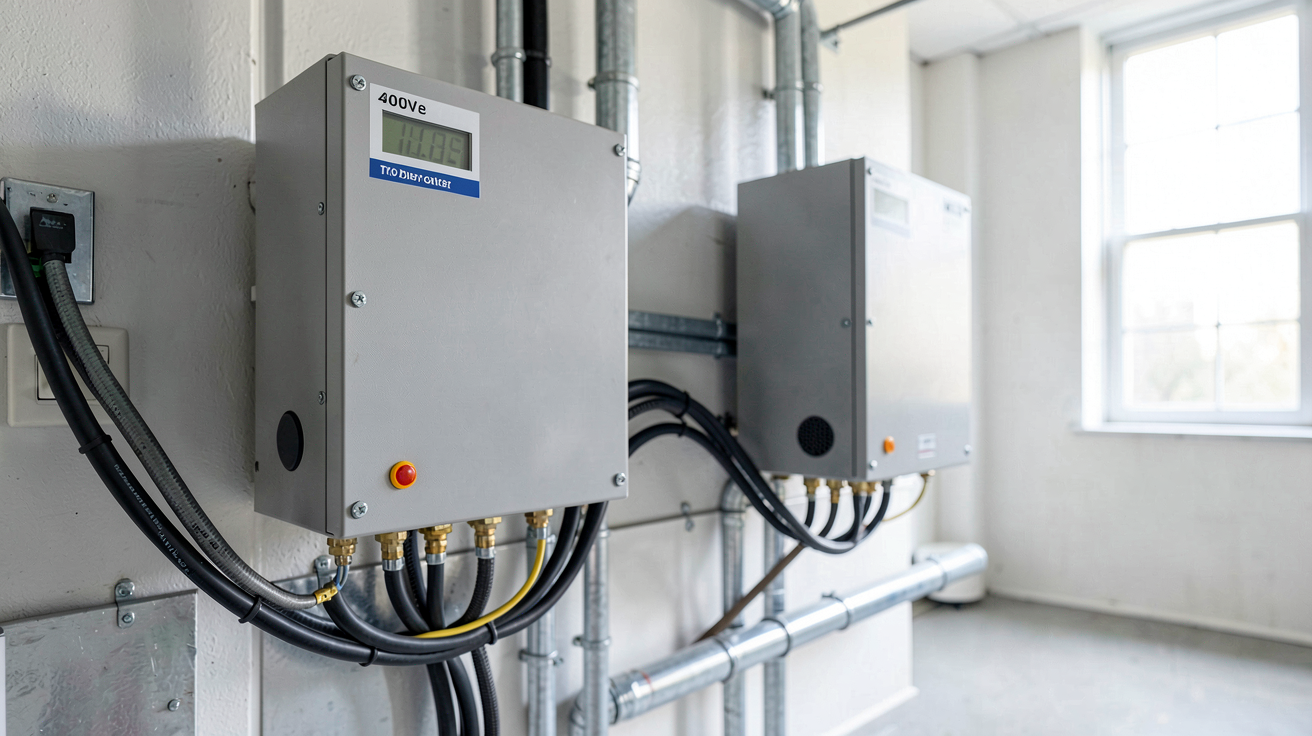

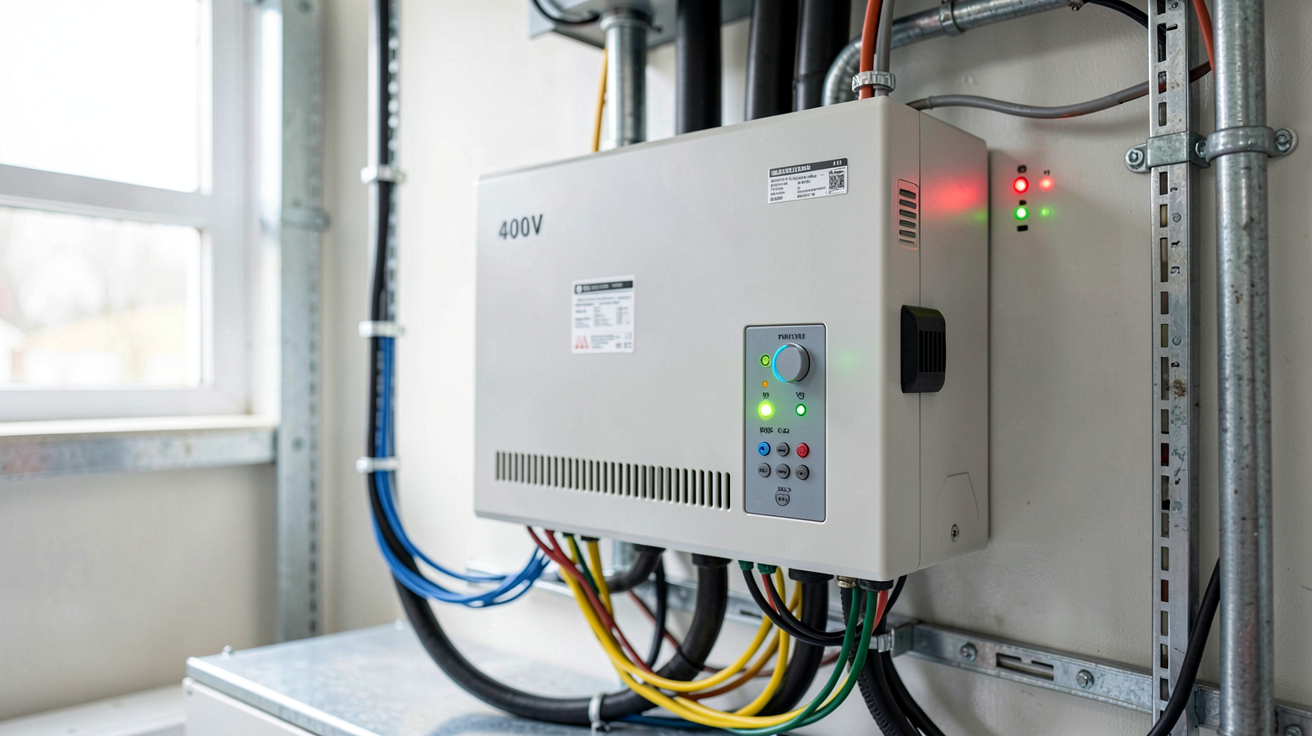

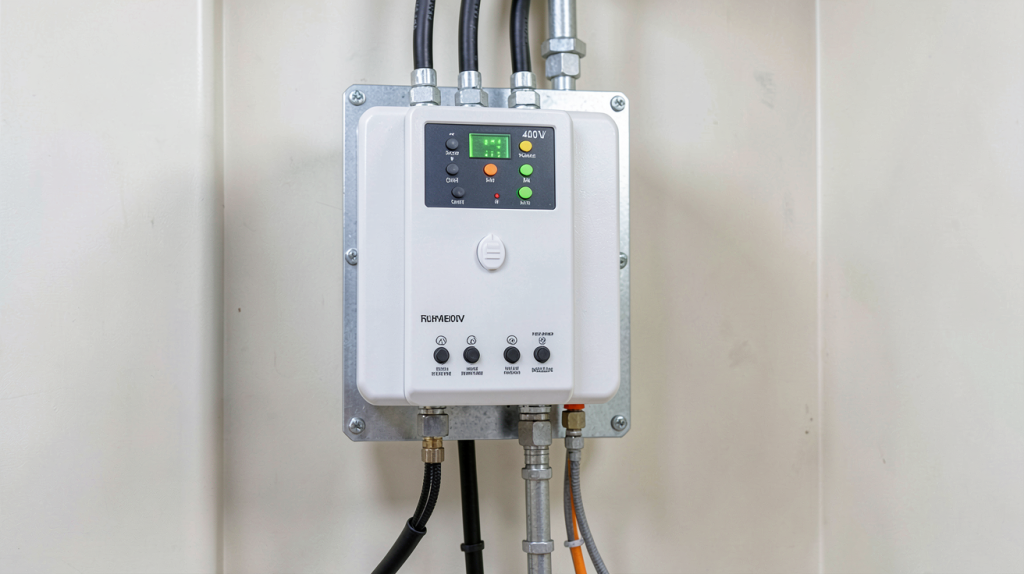

Installation et mise en service d’un onduleur triphasé 400V
L’installation d’un onduleur triphasé ne s’improvise pas et nécessite l’intervention d’un professionnel qualifié (certification QualiPV). Les étapes clés incluent :
- Vérification de la compatibilité : S’assurer que le tableau électrique de la maison est bien conçu pour recevoir du triphasé.
- Câblage DC : Utilisation de câbles solaires spécifiques avec une section adaptée pour limiter les chutes de tension, incluant des protections contre les surtensions (parafoudre type II).
- Raccordement AC : Connexion de l’onduleur au tableau triphasé en respectant scrupuleusement les phases et le neutre.
- Mise à la terre : Une étape vitale pour la sécurité des personnes et la protection du matériel.
- Configuration : Paramétrage via l’interface ou l’application mobile pour définir les limites de tension et les modes de fonctionnement.
Point de vigilance : Le respect des distances de sécurité et le dimensionnement correct des parafoudres sont essentiels pour éviter des pannes coûteuses lors d’orages.
Maintenance, suivi et dépannage
Un onduleur est un composant électronique soumis à des contraintes thermiques. Pour maximiser sa durée de vie (généralement entre 10 et 15 ans), il est conseillé de :
- Effectuer des contrôles périodiques : Vérifier l’absence de poussière sur les évents de refroidissement et s’assurer que les connexions ne se sont pas desserrées avec le temps.
- Utiliser le monitoring : Surveillez les indicateurs de performance. Une baisse soudaine de la production sans changement météo peut indiquer un problème sur un string ou un défaut de l’onduleur.
- Gérer les codes d’erreur : La plupart des modèles modernes indiquent la nature du défaut (ex: isolation faible, défaut réseau). Consultez le manuel pour les solutions rapides.
- Mises à jour : Ne négligez pas les mises à jour du firmware qui améliorent souvent la gestion de l’énergie et la sécurité.
Aides financières et Prime Énergie Rénovation : comment réduire le coût d’achat ?
L’investissement initial peut être significatif, mais de nombreux dispositifs permettent de le rentabiliser rapidement. En France, vous pouvez bénéficier de :
- Prime Énergie Rénovation (CEE) : Des aides versées pour encourager la transition énergétique.
- MaPrimeRénov’ : Selon vos revenus et la nature du projet.
- TVA réduite à 10% : Directement applicable sur la facture pour les installations solaires.
- Éco-prêt à taux zéro (Éco-PTZ) : Pour financer vos travaux sans intérêts.
Exemple concret : Pour une installation de 8 kWc utilisant un onduleur de 8 kW, le mécanisme de l’autoconsommation avec vente du surplus permet de compenser une grande partie de l’investissement. Si vos aides représentent 20% du coût d’une installation de panneaux solaires, votre retour sur investissement peut être réduit de plusieurs années.
FAQ – Les questions les plus fréquentes sur l’onduleur solaire triphasé 400V
Quelle est la différence entre un onduleur monophasé et triphasé ?
Le monophasé utilise une seule phase (idéal pour les petites installations < 3 kWc), tandis que le triphasé utilise trois phases, offrant plus de puissance et une meilleure stabilité pour les gros systèmes.
Quelle puissance d’onduleur choisir pour mon installation ?
En règle générale, la puissance de l’onduleur doit être légèrement inférieure à la puissance crête (kWc) de vos panneaux pour maximiser le rendement et la durée de vie de l’appareil.
Quelle est la durée de vie d’un onduleur solaire ?
Un onduleur de qualité dure en moyenne 10 à 15 ans. Il est souvent considéré comme le composant à remplacer en premier dans une installation PV.
Faut-il un parafoudre pour un onduleur triphasé 400V ?
Oui, l’installation d’un parafoudre (souvent de type II) est fortement recommandée pour protéger l’électronique sensible de l’onduleur contre les surtensions atmosphériques.
Est-il compatible avec des batteries ?
Certains modèles sont dits « hybrides » et permettent de gérer directement le stockage sur batterie. Vérifiez bien cette option lors de votre achat.
Conclusion : faire le bon choix pour une installation pérenne et rentable
L’onduleur solaire triphasé 400V est le garant de la performance et de la sécurité de votre production d’énergie. Choisir un modèle robuste, avec un excellent rendement et une connectivité moderne, est la clé pour une installation rentable sur le long terme. Ne négligez pas la qualité de l’installation par un professionnel qualifié pour garantir l’éligibilité à vos aides financières.
