Vous envisagez d’installer des panneaux solaires pour alimenter une maison spacieuse, un bâtiment agricole ou une petite entreprise ? Dans ce cas, l’onduleur photovoltaïque triphasé est un élément crucial de votre installation. Si les panneaux captent l’énergie, l’onduleur, lui, est le véritable cerveau de votre installation solaire : il transforme le courant continu (DC) produit par les modules en courant alternatif (AC) compatible avec votre réseau électrique.
Choisir le bon équipement est déterminant pour la rentabilité et la sécurité de votre projet. Que vous cherchiez à maximiser votre autoconsommation ou à stabiliser votre réseau local, ce guide expert vous accompagne dans la compréhension technique, le dimensionnement et l’achat de votre matériel pour une production optimale. Pour bien comprendre l’écosystème global, n’hésitez pas à consulter notre guide sur l’énergie photovoltaïque.
Qu’est-ce qu’un onduleur photovoltaïque triphasé ? Définition et fonctionnement technique
Pour comprendre le fonctionnement d’un onduleur triphasé, imaginez un traducteur universel. Vos panneaux solaires parlent une langue appelée « courant continu » (le flux d’électrons va toujours dans le même sens). Or, votre réseau électrique et vos appareils domestiques parlent le « courant alternatif » (le flux change de direction de manière cyclique). Plus encore, dans les installations puissantes, ce courant est distribué sur trois phases décalées pour offrir une puissance plus stable et constante.
L’onduleur triphasé effectue la conversion DC/AC en gérant simultanément ces trois phases. Contrairement à l’onduleur monophasé, qui ne gère qu’une seule phase (courant standard des petits logements), le modèle triphasé est conçu pour des installations de plus forte puissance ou des réseaux déjà équipés en triphasé.
Comparaison : Monophasé vs Triphasé
- Onduleur Monophasé : Idéal pour les petites installations résidentielles (jusqu’à 3-6 kWc). Simple et économique, mais peut créer des déséquilibres sur un réseau triphasé.
- Onduleur Triphasé : Indispensable pour les puissances élevées. Il répartit la production sur les trois phases, évitant ainsi de surcharger une seule ligne.
- Équilibrage de charge : Répartition parfaite de l’énergie sur les phases pour éviter les coupures de disjoncteurs.
- Puissance élevée : Permet de dépasser facilement les limites de puissance monophasée (souvent plafonnée par les gestionnaires de réseau).
- Compatibilité réseaux publics : Indispensable pour les entreprises et les grandes propriétés connectées en triphasé par Enedis.
Toute installation doit rigoureusement respecter les normes électriques en vigueur, notamment la NF C 15-100 pour la sécurité des installations basse tension et la norme EN 50549-1 pour la connexion des générateurs photovoltaïques au réseau. Vous pouvez retrouver des informations réglementaires sur le site de l’l’ADEME.
Onduleur triphasé vs hybride vs micro-onduleurs : lequel choisir pour votre installation solaire ?
Le choix de la technologie dépend de votre stratégie : voulez-vous consommer tout de suite, stocker l’énergie, ou optimiser chaque panneau individuellement ?
| Type d’onduleur | Puissance max | Compatibilité stockage | Prix moyen | Durée de vie | Avantages / Inconvénients |
|---|---|---|---|---|---|
| Triphasé Central | Très élevée (jusqu’à 100kW+) | Faible (nécessite un ajout) | Modéré | 10-15 ans | + Robuste, simple. – Panne = arrêt total. |
| Hybride | Moyenne à élevée | Oui (natif) | Élevé | 10-12 ans | + Autonomie maximale. – Coût élevé. |
| Micro-onduleurs | Limitée par branche | Oui (via batterie spécifique) | Élevé | 25 ans | + Gestion ombrage, sécurité. – Plus complexe. |
Cas d’usage idéaux
- Onduleur Triphasé Central : Pour une grande ferme photovoltaïque ou une entreprise avec une consommation stable et importante.
- Onduleur Hybride : Pour une maison individuelle souhaitant maximiser l’autoconsommation en utilisant une batterie lithium solaire pour la nuit.
- Micro-onduleurs : Pour les toitures complexes avec des ombrages partiels (cheminées, arbres) ou des orientations variées.

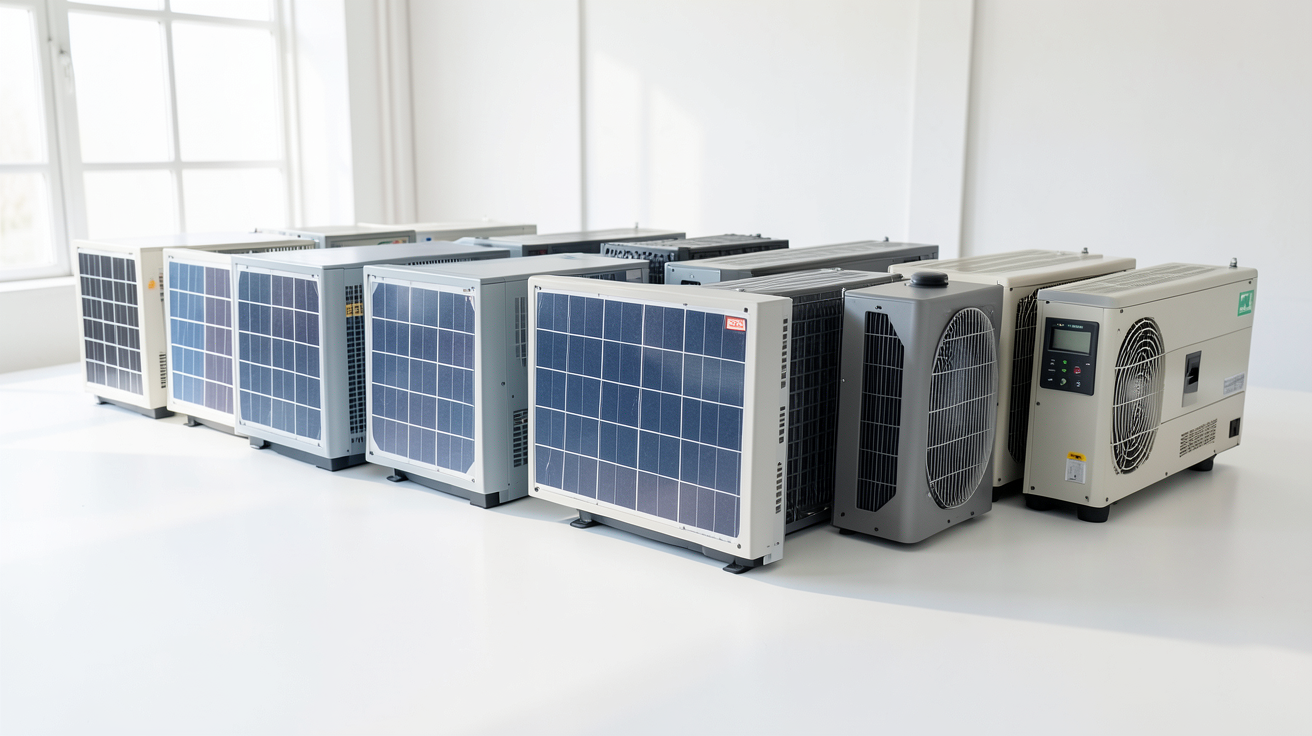

Top 10 des meilleurs onduleurs triphasés en 2024 : comparatif technique et prix
Le marché est vaste, mais quelques marques se distinguent par leur fiabilité et leur rendement. Voici notre sélection basée sur les retours d’expérience et les performances techniques.
- 1. Huawei SUN2000 Series : (Puissance : 3kW à 50kW | Rendement : ~98.4% | Garantie : 10 ans). Points forts : Très intelligent, gestion cloud excellente. Points faibles : Écosystème fermé.
- 2. Fronius Primo : (Puissance : 3kW à 20kW | Rendement : ~97.5% | Garantie : 5-10 ans). Points forts : Robustesse allemande, maintenance facile. Points faibles : Prix premium.
- 3. SolarEdge (avec optimisation) : (Puissance variable | Rendement : ~99% | Garantie : 12-25 ans). Points forts : Gestion parfaite de l’ombrage. Points faibles : Installation plus complexe.
- 4. SMA Sunny Boy : (Puissance : 3kW à 20kW | Rendement : ~97.8% | Garantie : 10 ans). Points forts : Référence du marché, très fiable. Points faibles : Prix élevé.
- 5. Sungrow SG Series : (Puissance : 3kW à 100kW | Rendement : ~98.6% | Garantie : 10 ans). Points forts : Excellent rapport qualité/prix. Points faibles : Notoriété moindre en France.
- 6. Growatt SPF Series : (Puissance : 3kW à 30kW | Rendement : ~97.5% | Garantie : 5-10 ans). Points forts : Très abordable. Points faibles : Interface moins intuitive.
- 7. GoodWe ET Series : (Puissance : 3kW à 30kW | Rendement : ~98% | Garantie : 10 ans). Points forts : Très bon pour l’hybride. Points faibles : Support technique parfois lent.
- 8. Kostal : (Puissance : 3kW à 30kW | Rendement : ~97.5% | Garantie : 10 ans). Points forts : Qualité de construction allemande. Points faibles : Coût d’installation.
- 9. AEG Solar : (Puissance : variable | Rendement : ~97% | Garantie : 5-10 ans). Points forts : Disponibilité. Points faibles : Technologie parfois moins avancée.
- 10. Ginlong (Solis) : (Puissance : 3kW à 30kW | Rendement : ~98% | Garantie : 5-10 ans). Points forts : Compacité. Points faibles : Moins de fonctionnalités smart.
Pour bénéficier de garanties constructeurs et d’une installation certifiée RGE, privilégiez les professionnels reconnus comme Prime Énergie Rénovation ou les spécialistes comme Solarchoc.

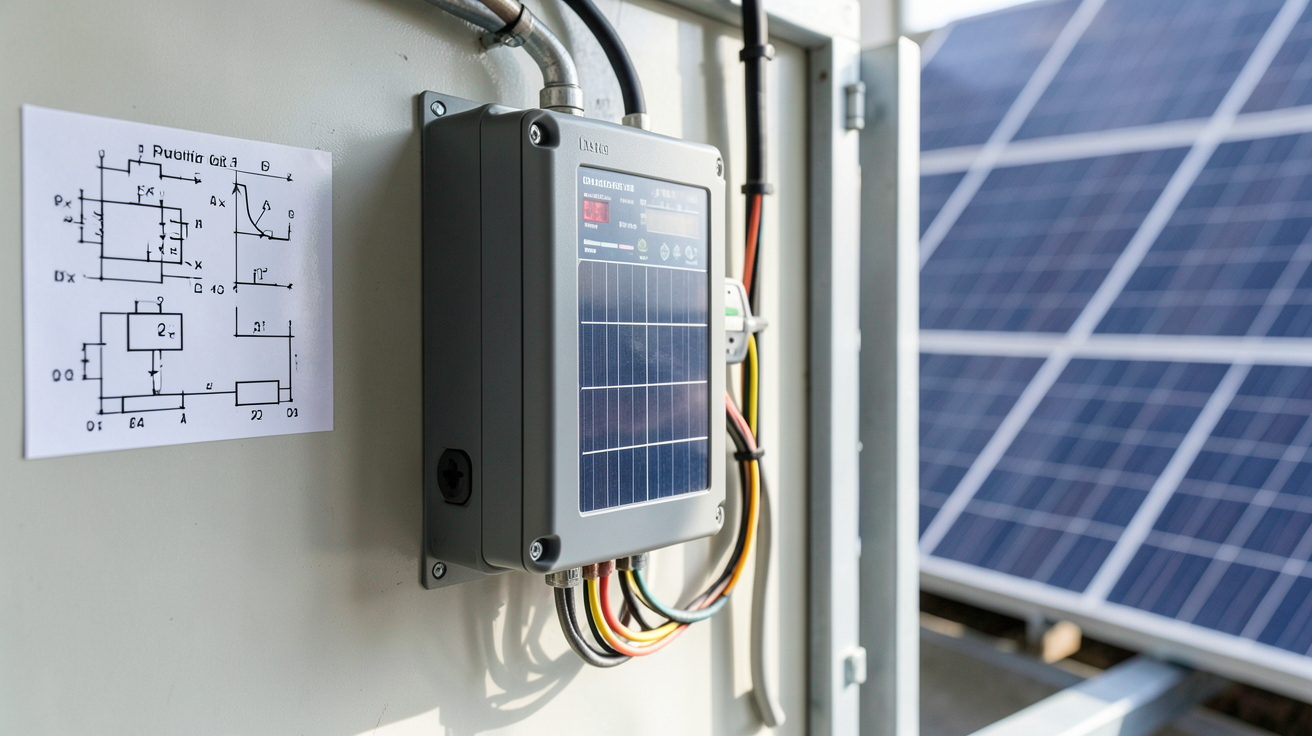

Comment dimensionner son onduleur triphasé ? Puissance, nombre de panneaux et calculs clés
Un mauvais dimensionnement peut entraîner une perte de rendement massive ou, pire, une destruction prématurée de votre matériel. L’objectif est de respecter le ratio DC/AC (le rapport entre la puissance des panneaux et celle de l’onduleur).
La formule de base :
$P_{onduleur} = P_{panneaux} imes ext{Ratio inverse}$
En général, on utilise un ratio de 1.1 à 1.2. Cela signifie que l’on peut installer environ 20% de puissance solaire en plus de la capacité nominale de l’onduleur pour compenser les pertes de rendement.
Exemple concret :
Vous avez une installation de 9 kWc (kilowatt-crête) de panneaux. Si vous utilisez un ratio de 1.2, vous devriez choisir un onduleur d’environ $9 / 1.2 = 7.5 ext{ kW}$. Un onduleur triphasé de 8 kW serait alors parfait.
Note : Pour un calcul précis incluant l’orientation, l’ombrage et la température, nous vous recommandons de faire appel à un expert.
Entrez votre puissance crête (kWc) et votre type de réseau pour simuler la puissance de l’onduleur idéale.
Erreurs à éviter : Le sous-dimensionnement (l’onduleur sature et perd de l’énergie) et le surdimensionnement excessif (risque de surchauffe et de tension trop élevée sur les entrées MPPT).
Installation d’un onduleur triphasé : étapes, normes et coûts 2024
L’installation d’un onduleur triphasé ne s’improvise pas. Elle nécessite une expertise en électricité pour garantir la conformité au guide UTE C15-712.
- Emplacement : Choisissez un local technique sec, ventilé et à l’abri de la lumière directe du soleil pour éviter la surchauffe. Respectez l’indice de protection (IP65 est recommandé).
- Câblage et Protection : Utilisez des sections de câbles adaptées pour limiter les chutes de tension. L’onduleur doit être protégé par des disjoncteurs magnétothermiques et des interrupteurs différentiels adaptés.
- Mise à la terre : Une mise à la terre parfaite est indispensable pour évacuer les courants de fuite et protéger l’électronique sensible.
- Raccordement au réseau : La liaison avec le réseau Enedis doit être validée par un consuel pour assurer la sécurité du pays.
Estimation des coûts 2024 (Matériel + Main d’œuvre) :
– Onduleur 3kW à 6kW : 1 200€ – 2 500€
– Onduleur 6kW à 15kW : 2 500€ – 5 000€
– Onduleur > 15kW : Sur devis (souvent pour le secteur tertiaire).
[ ] Vérification de la section des câbles DC
[ ] Présence de parafoudres (DC et AC)
[ ] Test de la continuité de la terre
[ ] Vérification de l’étanchéité des boîtiers de dérivation
Aides financières 2024 pour l’achat d’un onduleur triphasé
L’investissement initial peut être conséquent, mais plusieurs dispositifs permettent d’alléger la facture :
- MaPrimeRénov’ : Selon vos revenus, l’État peut prendre en charge une partie de vos travaux de rénovation énergétique.
- TVA réduite à 10% : Applicable pour les installations solaires photovoltaïques de moins de 3 kW (attention, pour le triphasé, vérifiez les conditions spécifiques de puissance totale).
- Prime CEE (Certificats d’Économie d’Énergie) : Versée par les fournisseurs d’énergie, elle est cumulable avec d’autres aides.
- Aides locales : Certaines régions (comme l’Île-de-France) proposent des subventions complémentaires pour la transition énergétique.
Pour optimiser votre budget, nous vous conseillons de simuler vos aides sur les sites officiels comme economie.gouv.fr. Pour un accompagnement personnalisé, demandez votre devis pour panneaux solaires photovoltaïques auprès de nos experts.
Problèmes courants et solutions : surchauffe, perte de production, erreurs de code
Même les meilleurs équipements peuvent rencontrer des difficultés. Voici les pannes les plus fréquentes :
| Problème | Cause possible | Solution suggérée |
|---|---|---|
| Surchauffe | Ventilation insuffisante ou soleil direct | Réaménager l’emplacement ou ajouter un extracteur d’air |
| Erreur 527 (Fronius) | Problème de tension réseau | Vérifier la stabilité du réseau Enedis ou l’équilibrage des phases |
| Chute de production | Saleté sur les panneaux ou câbles déconnectés | Nettoyage des modules et vérification des borniers |
| Erreur de communication | Problème de Wi-Fi/Dongle | Redémarrer le routeur ou réinstaller le module de monitoring |
Conseils de maintenance : Effectuez un contrôle visuel une fois par an. Un simple nettoyage des panneaux et une vérification des connexions électriques par un professionnel suffisent à prolonger la vie de votre onduleur de plusieurs années.
FAQ : Vos questions sur les onduleurs triphasés
Peut-on mixer onduleurs triphasés et monophasés ?
C’est fortement déconseillé. Un mélange créerait un déséquilibre majeur entre les phases, ce qui pourrait provoquer le déclenchement des protections de votre installation ou même endommager vos équipements.
Quel est le rendement moyen d’un onduleur ?
Les onduleurs modernes haut de gamme affichent un rendement compris entre 97% et 99%.
Combien de temps dure un onduleur ?
En moyenne, comptez 10 à 15 ans. Les micro-onduleurs durent plus longtemps (25 ans), mais l’onduleur central est plus simple à remplacer.
Quelle est la différence entre onduleur réseau et hybride ?
L’onduleur réseau injecte directement sur votre consommation ou le réseau. L’onduleur hybride est capable de gérer une batterie pour stocker l’excédent.
Comment dimensionner un onduleur pour 9kWc ?
Pour 9kWc, un onduleur de 7.5kW ou 8kW est recommandé pour maintenir un ratio DC/AC optimal.
Est-ce que l’ombrage affecte un onduleur triphasé ?
Oui, si c’est un modèle central. Pour limiter l’impact, tournez-vous vers des micro-onduleurs ou un onduleur avec plusieurs entrées MPPT.
Quel est le coût d’un onduleur 15kW ?
Comptez entre 3 000€ et 5 000€ selon la marque et les options de monitoring.
Faut-il installer un onduleur soi-même ?
Pour du triphasé, la réponse est non. La complexité du raccordement et les risques électriques imposent l’intervention d’un professionnel certifié.
Quelle est la différence de prix entre monophasé et triphasé ?
Le triphasé est généralement plus coûteux en raison de sa conception électronique plus complexe.
Les erreurs de code sont-elles graves ?
Certaines sont mineures (alerte de communication), d’autres sont critiques (défaut d’isolement). Référez-vous toujours au manuel constructeur.
Le rendement dépend-il de la température ?
Oui, une chaleur excessive réduit l’efficacité de la conversion. Une bonne ventilation est primordiale.
Peut-on installer un onduleur triphasé sur une installation monophasée ?
Techniquement possible, mais inutile et coûteux, car vous ne profiterez pas des avantages du triphasé.
Quelles normes vérifier avant l’achat ?
Vérifiez la conformité NF C 15-100 et les certifications de type EN 50549-1.
Pourquoi choisir SolarEdge plutôt que Huawei ?
SolarEdge excelle dans l’optimisation panneau par panneau (ombrage), tandis que Huawei offre une intégration smart-home très fluide.
Quelle marque offre la meilleure garantie ?
Des marques comme SolarEdge ou SMA proposent souvent des extensions de garantie allant jusqu’à 25 ans sur leurs composants.
Conclusion : Comment choisir son onduleur triphasé en 2024 ? Checklist finale
Choisir un onduleur photovoltaïque triphasé est une décision stratégique qui impactera la performance de votre installation pour les deux prochaines décennies. Pour ne rien oublier, suivez notre checklist récapitulative :
- Vérifiez la puissance de votre installation (kWc).
- Calculez le ratio DC/AC idéal (environ 1.1 à 1.2).
- Déterminez si vous avez besoin d’un stockage (choix hybride ou central).
- Évaluez l’impact de l’ombrage (micro-onduleurs ou MPPT multiples).
- Vérifiez la compatibilité avec votre type de réseau (Triphasé).
- Comparez les rendements (visez > 97%).
- Consultez la durée de garantie constructeur.
- Vérifiez la présence d’un monitoring performant (App mobile).
- Assurez-vous de la conformité aux normes NF C 15-100.
- Demandez un devis à un installateur RGE.
Prêt à passer à l’autoconsommation solaire ? Ne laissez rien au hasard et assurez la pérennité de votre investissement. Contactez Prime Énergie Rénovation dès aujourd’hui pour une étude personnalisée et un devis gratuit.
