Au cœur de toute installation solaire, l’onduleur est souvent considéré comme le cerveau du système. Sans lui, l’énergie produite par vos modules reste inutilisable pour vos appareils domestiques. Choisir un onduleur central photovoltaïque performant est une étape déterminante pour garantir la rentabilité et la longévité de votre projet de transition énergétique. Dans ce guide, nous allons explorer les aspects techniques, comparer les meilleures solutions du marché et vous donner des clés concrètes pour dimensionner et entretenir votre matériel afin de tirer le meilleur parti de l’énergie photovoltaïque.
Qu’est-ce qu’un onduleur central photovoltaïque ?
L’onduleur central (souvent appelé onduleur de chaîne ou string inverter dans le résidentiel) est un appareil électronique conçu pour convertir le courant continu (DC) généré par les panneaux solaires en courant alternatif (AC), le type d’électricité utilisé par le réseau électrique et vos équipements domestiques.
Contrairement aux micro-onduleurs, qui sont installés individuellement derrière chaque panneau, l’onduleur central centralise la gestion de plusieurs modules reliés en série (les fameux « strings »). Dans le schéma électrique d’une installation, il se situe entre le champ photovoltaïque et le tableau électrique de votre maison. Il assure non seulement la conversion de l’énergie, mais aussi la synchronisation avec le réseau de distribution.

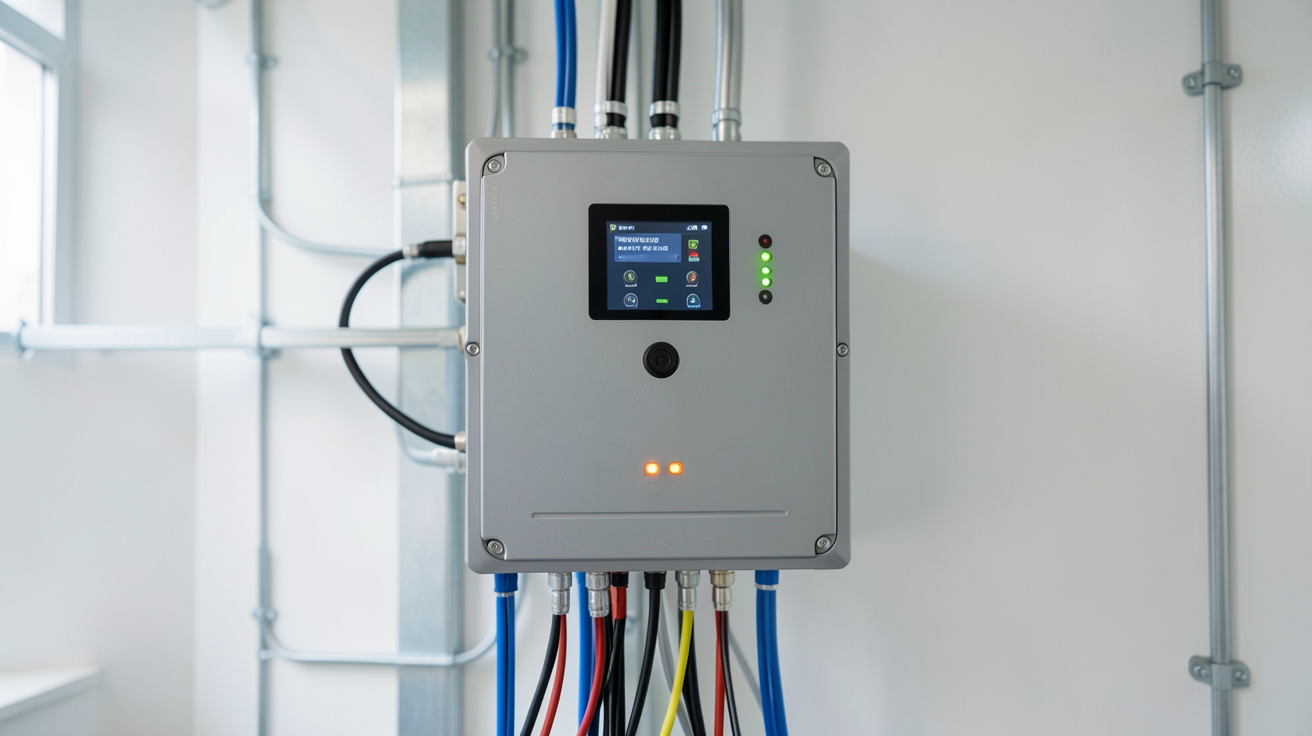

Principe de fonctionnement technique
Le processus commence par la capture des photons par les cellules de silicium photovoltaïque, créant un flux de courant continu. L’onduleur intervient ensuite selon plusieurs étapes cruciales :
- Conversion DC-AC : L’onduleur utilise des transistors de puissance pour transformer le courant continu en une onde sinusoïdale pure, parfaitement compatible avec les normes électriques.
- Le suivi MPPT (Maximum Power Point Tracking) : C’est l’une des fonctions les plus vitales. L’onduleur recherche en permanence le point de puissance maximale pour extraire le plus d’énergie possible des panneaux, malgré les variations d’ensoleillement et de température.
- Protections intégrées : Pour garantir la sécurité des biens et des personnes, l’appareil intègre des mécanismes d’anti-îlotage (arrêt de la production en cas de coupure réseau), des protections contre les surtensions et les courts-circuits.
Toutes ces opérations respectent des normes strictes telles que la VDE-AR-N 4105 ou la IEC 62109, garantissant l’interopérabilité et la sécurité du raccordement au réseau public. Pour approfondir le mécanisme physique de conversion, vous pouvez consulter les ressources techniques de photovoltaique.info.
Avantages et inconvénients par rapport aux autres types d’onduleurs
Le choix d’un onduleur central dépend de la configuration de votre toiture et de votre budget. Voici un comparatif pour vous aider à arbitrer :
Les points forts
- Rendement élevé : Les modèles de haute qualité offrent une efficacité de conversion optimale sur de larges plages de puissance.
- Coût inférieur : Pour des installations de puissance moyenne à grande, le coût par watt est nettement plus avantageux que celui des micro-onduleurs.
- Maintenance simplifiée : Un seul appareil à surveiller et à entretenir, généralement situé dans un endroit accessible (garage, local technique).
Les limites
- Point unique de défaillance : Si l’onduleur tombe en panne, toute la production de l’installation est interrompue.
- Sensibilité à l’ombrage : Si une partie d’une chaîne (string) est ombragée, la production de l’ensemble de la chaîne peut chuter drastiquement.
- Orientation uniforme : Il nécessite une orientation et une inclinaison des panneaux relativement homogènes pour fonctionner de manière optimale.
Critères essentiels de choix pour votre installation
Ne vous laissez pas séduire uniquement par le prix. Pour une installation pérenne, vérifiez les critères suivants :
- Puissance nominale : Elle doit être adaptée à la puissance de votre champ PV (on peut légèrement surdimensionner la partie DC).
- Nombre de MPPT : Plus un onduleur possède d’entrées MPPT indépendantes, plus il peut gérer des orientations de panneaux différentes.
- Compatibilité monophasé/triphasé : Selon votre abonnement électrique, votre installation devra être compatible avec le réseau.
- Fonction Hybride : La possibilité de coupler l’onduleur avec une batterie pour l’autoconsommation nocturne est un atout majeur pour l’avenir.
- Monitoring et communication : Assurez-vous que l’onduleur propose un suivi via Wi-Fi ou Ethernet (protocoles Modbus) pour surveiller votre production sur smartphone.
- Garantie et classe de protection : Privilégiez des garanties de 10 ans minimum et une classe de protection IP élevée si l’appareil est installé en extérieur.

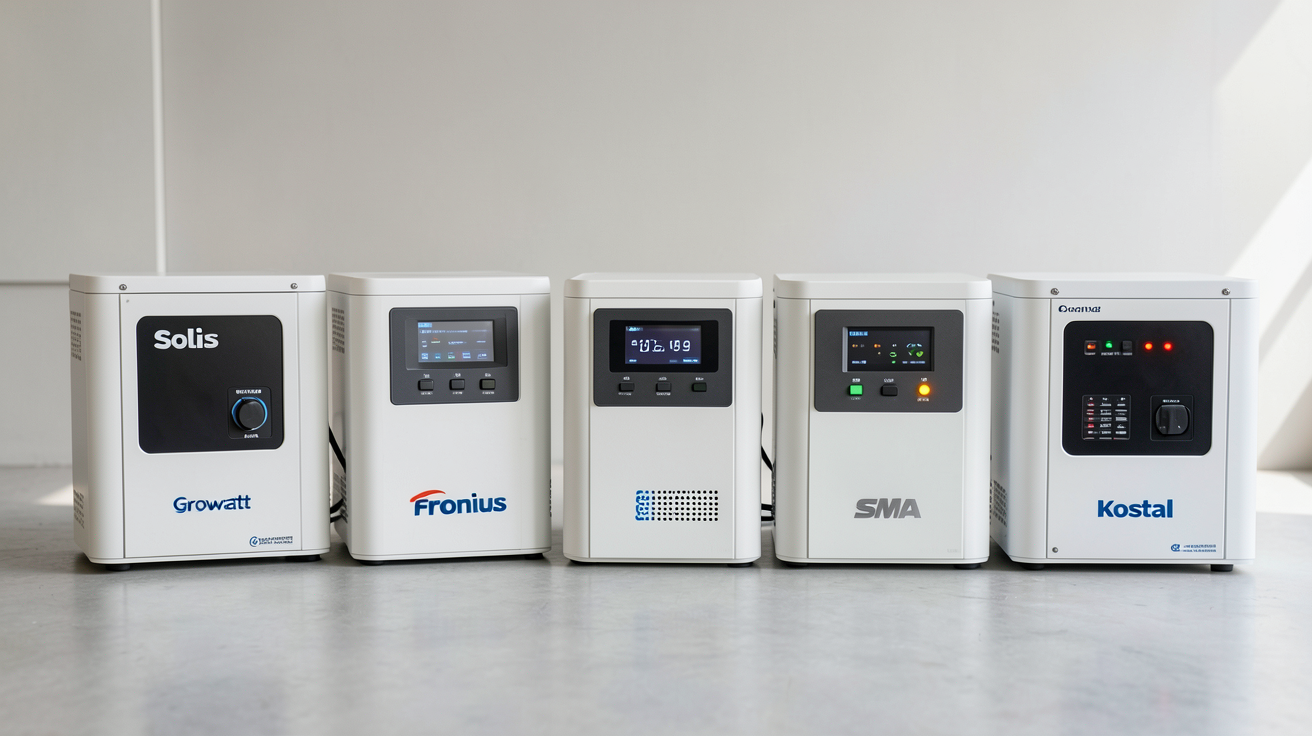

Comparatif des marques leaders du marché
Voici un tableau synthétique des fabricants les plus reconnus pour leur fiabilité et leurs performances :
| Marque | Rendement Typique | Nombre de MPPT | Garantie Standard | Points Forts |
|---|---|---|---|---|
| Solis | ~98% | Variable | 5-10 ans | Excellent rapport qualité/prix, très populaire. |
| Fronius | ~97.5% | Élevé | 6-10 ans | Qualité de fabrication européenne, haute fiabilité. |
| Growatt | ~97.8% | Variable | 5-10 ans | Solutions hybrides très compétitives. |
| SMA | ~98% | Élevé | 10 ans | Le haut de gamme allemand, robustesse extrême. |
| Kostal | ~98% | Élevé | 10 ans | Expert en gestion complexe de l’énergie. |
Note : Les prix et les options peuvent varier selon les modèles spécifiques et les configurations de votre projet.
Comment dimensionner son onduleur central ?
Le dimensionnement est une science de précision. L’objectif est de trouver l’équilibre entre la puissance de vos panneaux (DC) et la capacité de l’onduleur (AC).
La règle d’or : On applique généralement un facteur de surcharge (ratio DC/AC) compris entre 1,1 et 1,3. Cela signifie que la puissance de vos panneaux peut être supérieure de 10 à 30% à la puissance nominale de l’onduleur. Cela permet de compenser les pertes et de maintenir une production stable même par temps couvert.
Exemple de calcul pour une installation de 6 kWc :
- Puissance champ PV (DC) = 6 000 Wc.
- Ratio de surcharge cible = 1,2.
- Puissance de l’onduleur recommandée = 6 000 / 1,2 = 5 000 W (soit un onduleur de 5 kW).
Attention : Prenez également en compte la température ambiante de votre zone géographique, car la chaleur réduit l’efficacité des composants électroniques.

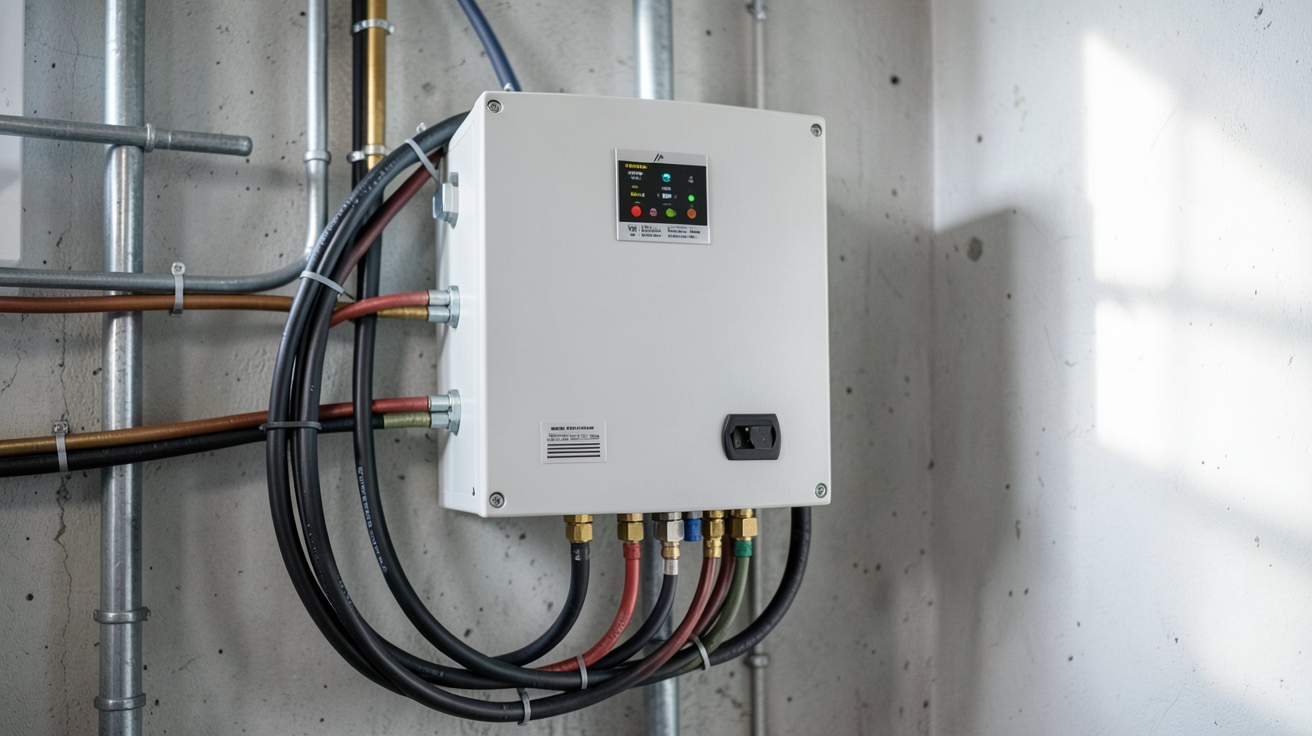

Étapes d’installation et raccordement au réseau
Lors de l’étape pour installer des panneaux solaires, le raccordement de l’onduleur est une phase critique qui doit être réalisée par un professionnel certifié.
Processus type :
- Réception et vérification : Contrôle de l’état du boîtier et des accessoires de montage.
- Fixation : Installation de l’onduleur sur un support mural robuste et ventilé.
- Connexion DC : Raccordement des câbles venant des strings de panneaux solaires aux entrées de l’onduleur.
- Mise à la terre : Indispensable pour la sécurité électrique et la protection contre la foudre.
- Raccordement AC : Liaison de l’onduleur au tableau électrique général via un disjoncteur dédié.
- Configuration et mise en service : Paramétrage des seuils de tension et test de conformité aux normes de raccordement.
Checklist de sécurité :
- Vérifier l’absence de tension avant toute manipulation.
- S’assurer de l’étanchéité des presse-étoupes.
- Contrôler le serrage des borniers pour éviter les échauffements.
- Vérifier la présence d’une protection différentielle adaptée.
Maintenance et durée de vie
Un onduleur central est conçu pour durer, mais il n’est pas immortel. Sa durée de vie typique se situe entre 10 et 15 ans. Pour maximiser cette longévité, une maintenance préventive est conseillée :
- Contrôle visuel : Vérifier l’absence de traces de corrosion ou de câbles dénudés.
- Nettoyage : Dépoussiérer les grilles d’aération et les ventilateurs pour éviter la surchauffe.
- Mises à jour (Firmware) : Installer les dernières versions logicielles pour optimiser le rendement et corriger les bugs.
- Vérification des composants : Un technicien peut vérifier l’état des condensateurs ou des ventilateurs après 7 ou 8 ans de service.
Coût, retour sur investissement et aides financières
Le prix d’un onduleur central varie selon la puissance, allant de 500 € pour des petits modèles résidentiels à plusieurs milliers d’euros pour des installations industrielles. Cependant, l’onduleur est un investissement rentable car il conditionne la performance de tout le système.
En optant pour l’autoconsommation, vous réduisez votre facture d’électricité chaque mois. L’impact financier est boosté par les dispositifs d’aide en France :
- MaPrimeRénov’ : Pour les projets de rénovation énergétique globale.
- CEE (Certificats d’Économie d’Énergie) : Des primes versées pour la réalisation de travaux économes.
- TVA réduite : Applicable selon les conditions de puissance et de revenus.
Pour optimiser votre retour sur investissement, il est crucial de bien calculer votre taux d’autoconsommation par rapport à l’injection sur le réseau.
FAQ – Questions fréquemment posées
Qu’est-ce qu’un onduleur central photovoltaïque ?
C’est un appareil qui transforme le courant continu des panneaux solaires en courant alternatif pour votre maison et le réseau.
Comment choisir la puissance d’un onduleur central ?
Il doit être légèrement inférieur à la puissance totale de vos panneaux (ratio de 1,1 à 1,3) pour optimiser la conversion.
Quelle est la différence entre un onduleur central et un micro-onduleur ?
L’onduleur central gère un groupe de panneaux, tandis que le micro-onduleur est dédié à un seul panneau.
Quel est le rendement moyen d’un onduleur central ?
Il se situe généralement entre 96% et 98,5%.
Quelles marques d’onduleurs centraux sont les plus fiables ?
SMA, Fronius et Solis sont parmi les leaders mondiaux en termes de fiabilité.
Peut-on coupler un onduleur central avec une batterie ?
Oui, à condition de choisir un modèle dit « hybride ».
Quelle est la durée de vie d’un onduleur central ?
Comptez environ 10 à 15 ans selon la qualité et les conditions d’installation.
Comment installer un onduleur central ?
L’installation doit impérativement être effectuée par un électricien qualifié pour respecter les normes de sécurité.
Quels sont les défauts courants d’un onduleur central ?
La surchauffe, les pannes de ventilateur et les défaillances de condensateurs sont les plus fréquents.
Quel prix pour un onduleur central de 5 kW ?
Le prix varie généralement entre 600 € et 1 200 € selon la marque et les fonctions hybrides.
Conclusion
L’onduleur central est le pilier de votre installation solaire. Bien qu’il nécessite une attention particulière lors du choix du dimensionnement et de la marque, son efficacité et son coût maîtrisé en font une solution incontournable pour une production stable et rentable. Un choix judicieux aujourd’hui est le garant de votre autonomie énergétique pour les décennies à venir.
