Lors de la conception d’un système solaire, l’onduleur est souvent considéré comme le cerveau de l’installation. Parmi les différentes technologies, l’onduleur central (souvent confondu avec l’onduleur de chaîne ou « string ») joue un rôle crucial pour la rentabilité de votre projet. Que vous soyez un particulier souhaitant maximiser son autoconsommation ou un installateur cherchant la performance technique, comprendre le fonctionnement et le choix de cet équipement est indispensable pour garantir la pérennité de votre production d’énergie photovoltaïque.

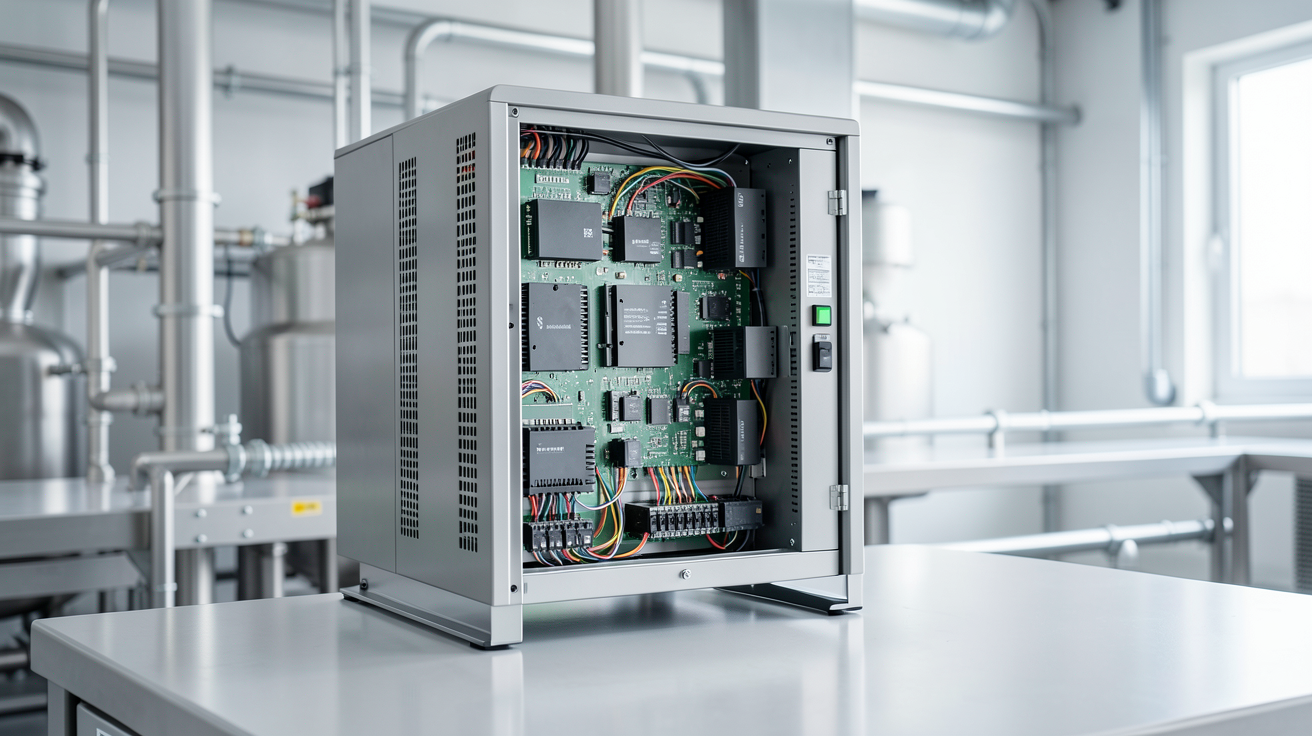

Qu’est-ce qu’un onduleur central et comment fonctionne‑t‑il ?

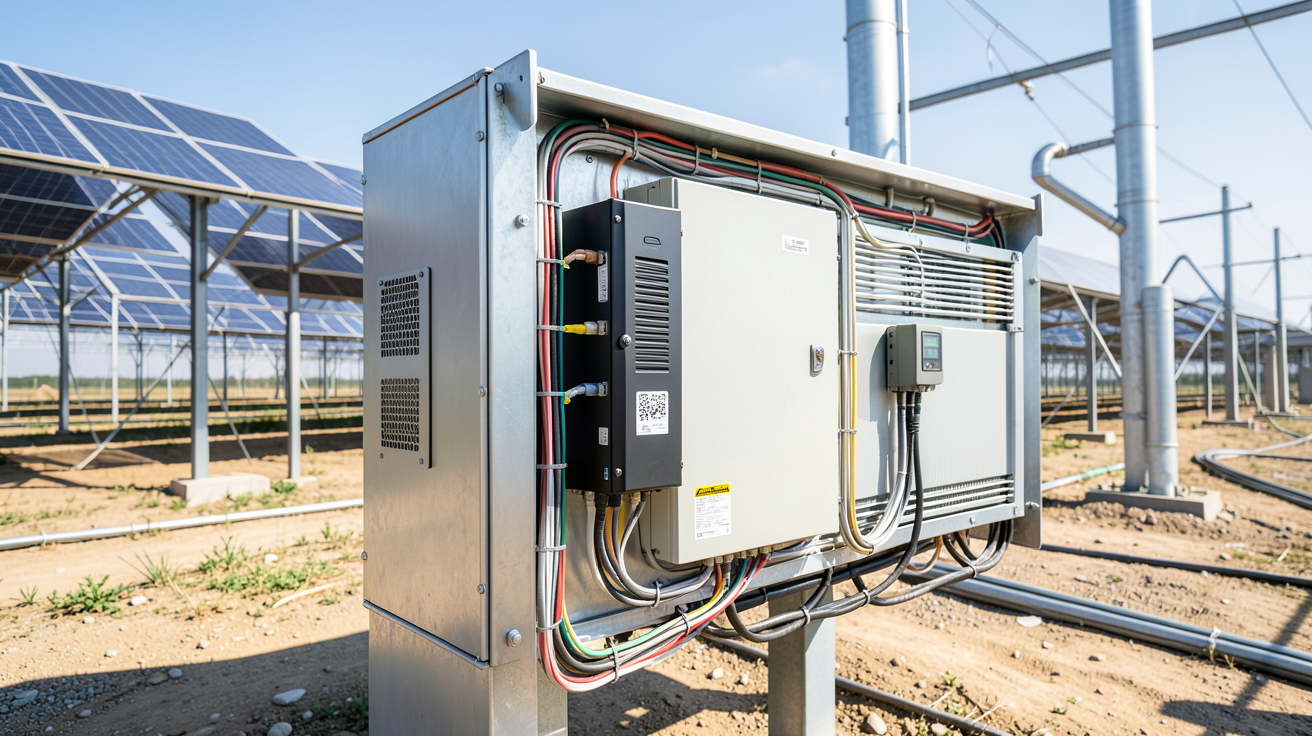

L’onduleur central est un dispositif qui regroupe la puissance de plusieurs modules photovoltaïques pour la transformer. Son rôle principal est la conversion DC/AC : il reçoit le courant continu (DC) produit par les panneaux solaires et le transforme en courant alternatif (AC) identique à celui de votre réseau électrique domestique (230V, 50Hz).
Pour optimiser cette conversion, l’onduleur utilise une technologie appelée MPPT (Maximum Power Point Tracking). Imaginez un cycliste qui changerait de vitesse en continu pour maintenir toujours le pédalage le plus efficace, peu importe la pente : le contrôleur MPPT fait la même chose avec les électrons, ajustant la tension et l’intensité pour extraire la puissance maximale de chaque chaîne de panneaux, malgré les variations d’ensoleillement.
Analogie simple : Si vos panneaux solaires sont des collecteurs d’eau de pluie, l’onduleur est la pompe centrale qui transforme ce flux irrégulier en un jet d’eau constant et utilisable par vos robinets.
Contrairement aux micro-onduleurs, qui sont installés derrière chaque panneau individuellement, l’onduleur central traite l’énergie de plusieurs modules en une seule unité, ce qui simplifie l’architecture globale du système.
Les composants clés d’un onduleur central
Un onduleur central moderne ne se résume pas à un simple convertisseur. Il intègre des technologies de pointe pour assurer sécurité et performance :
- L’onduleur de puissance : Le cœur du système assurant la conversion électrique.
- Le contrôleur MPPT : Pour l’optimisation du rendement en temps réel.
- Le système de refroidissement : Dissipateurs thermiques ou ventilateurs pour gérer la chaleur générée par la conversion.
- La communication : Interfaces Modbus, Wi-Fi ou Ethernet pour le suivi de production via smartphone ou passerelle domotique.
- Les protections électriques : Dispositifs anti-îlotage (pour couper la production en cas de coupure réseau et protéger les techniciens), protections contre les surtensions et défauts d’isolement.
Pourquoi choisir un onduleur central plutôt qu’un micro‑onduleur ?
Le choix entre un onduleur central et des micro-onduleurs dépend de votre configuration de toit, de votre budget et de vos objectifs de maintenance. L’onduleur central est généralement plus économique pour les installations de taille moyenne à grande, tandis que le micro-onduleur excelle dans les zones très ombragées.
Voici un tableau décisionnel pour vous aider à orienter votre choix selon la puissance de votre installation :
| Puissance Installation | Solution Recommandée | Avantages Principaux | Inconvénient Majeur |
|---|---|---|---|
| ≤ 3 kWc | Micro-onduleur | Gestion de l’ombrage, évolutivité facile | Coût au watt plus élevé |
| 3 à 10 kWc | Onduleur Central / String | Excellent rapport coût/rendement, maintenance simple | Sensibilité à l’ombrage partiel |
| > 10 kWc | Onduleur Central (Industriel) | Robustesse, gestion de grosses puissances | Investissement initial important |
Les meilleurs onduleurs centraux 2025 : comparatif détaillé
Le marché de 2025 est marqué par une montée en puissance des onduleurs hybrides, capables de gérer nativement le stockage. Voici une sélection des modèles les plus performants du moment.
| Marque / Modèle | Plage de Puissance | Rendement Max | Garantie Type | Compatibilité Batterie | Profil Utilisateur |
|---|---|---|---|---|---|
| Fronius Primo | 1 – 6 kW | ~97.5% | 5-10 ans | Oui (via système) | Haut de gamme / Fiabilité |
| SMA Sunny Boy | 3 – 6 kW | ~97% | 10 ans | Oui | Standard européen / Robuste |
| Huawei SUN2000 | 2 – 10 kW | ~98% | 10 ans | Optimisée (LUNA) | Technologie & Smart Grid |
| Solis S6 | 3 – 10 kW | ~98.5% | 5-10 ans | Oui | Meilleur rapport Qualité/Prix |
| Growatt MID | 3 – 5 kW | ~97.8% | 5 ans | Oui | Budget optimisé |
| Sungrow SG125CX | > 50 kW | ~98.8% | 10 ans | Industriel | Grands projets / Tertiaire |
Verdict de l’expert : Pour une installation résidentielle standard en France, les modèles de chez Huawei et Solis offrent le meilleur équilibre entre prix d’achat, rendement et facilité d’intégration avec des solutions de stockage. Si votre budget le permet, l’allemand SMA reste une valeur refuge pour sa longévité.
Focus sur les aides financières : Prime Énergie Rénovation et autres dispositifs
L’installation d’un onduleur central s’inscrit dans un projet global de rénovation énergétique qui peut être largement subventionné. En France, il est crucial de combiner les aides pour réduire votre investissement initial.
Les dispositifs principaux incluent :
- MaPrimeRénov’ : Pour l’amélioration globale de la performance énergétique.
- Éco-PTZ : Un prêt à taux zéro pour financer vos travaux de transition énergétique.
- Prime Énergie Rénovation : Un levier essentiel pour accompagner les projets de transition solaire.
Exemple de calcul de retour sur investissement (ROI) :
Pour une installation de 6 kWc coûtant 8 000 € brut :
– Aide totale estimée (Prime + MaPrimeRénov’) : 1 800 €
– Coût net : 6 200 €
– Économie annuelle sur la facture d’électricité : ~900 €
Le retour sur investissement est atteint en environ 6,8 ans.

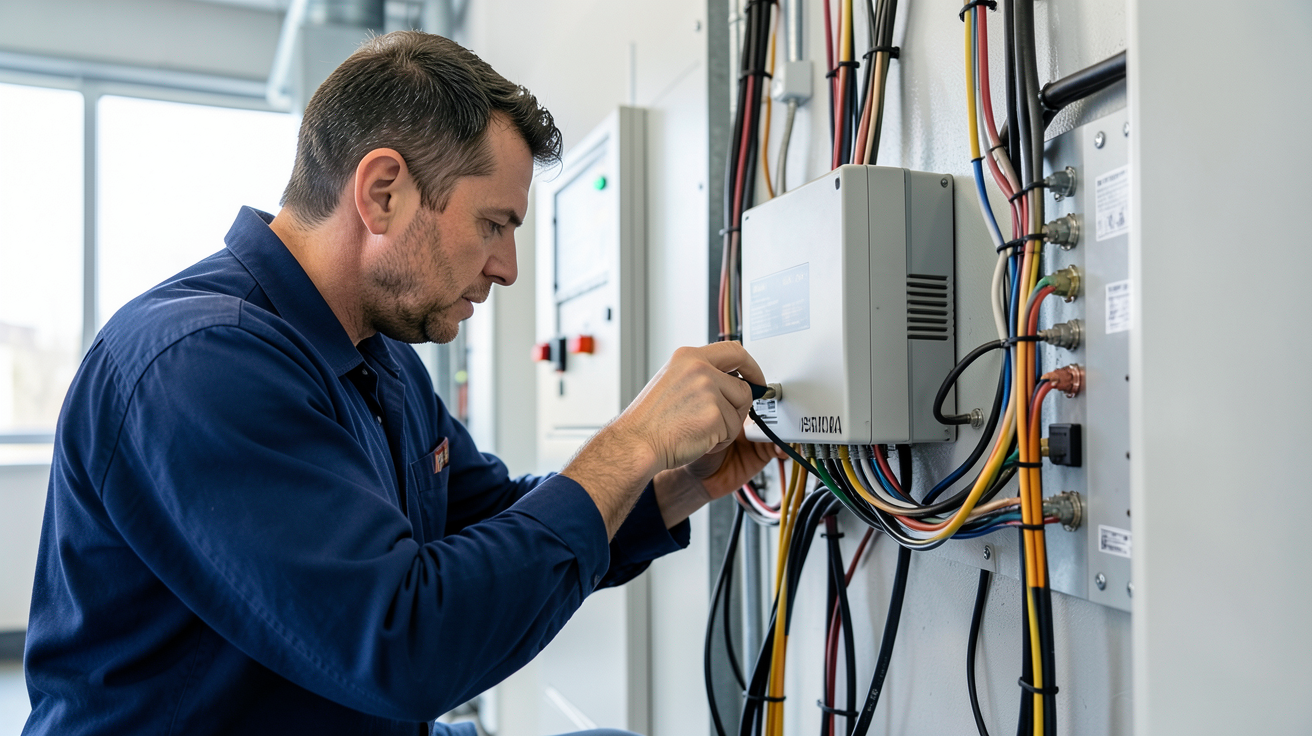

Guide d’installation étape par étape d’un onduleur central
Pour installer des panneaux solaires avec un onduleur central, le respect des normes est impératif pour garantir la sécurité des biens et des personnes.
1. Étude de site et dimensionnement : Analyse de l’ensoleillement, de l’ombrage et calcul de la section des câbles pour limiter les chutes de tension.

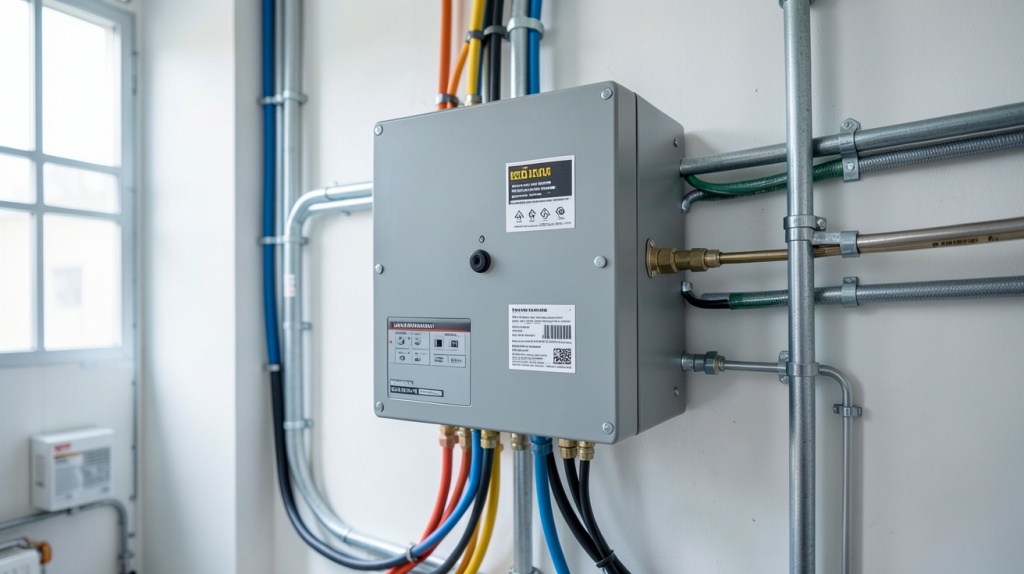

2. Choix de l’emplacement : L’onduleur doit être placé dans un endroit sec, ventilé et facilement accessible pour la maintenance (évitez les garages trop étouffants ou les zones exposées à l’humidité directe).
3. Câblage DC : Connexion des chaînes de panneaux. Utilisez des câbles solaires résistants aux UV et assurez une protection par des fusibles DC si nécessaire.
4. Connexion AC et mise à la terre : Raccordement au tableau électrique général. La mise à la terre de l’onduleur et des cadres de panneaux est obligatoire pour évacuer les courants de fuite.
5. Configuration et mise en service : Paramétrage des seuils de tension et des MPPT via l’interface constructeur. Effectuez des tests de conformité selon la norme NF C 15-100 et les recommandations de l’ADEME.
Checklist de sécurité :
[ ] Vérification de l’étanchéité des connecteurs MC4.
[ ] Contrôle du couple de serrage dans le coffret de protection.
[ ] Test du dispositif anti-îlotage.
[ ] Vérification de la ventilation de l’onduleur.
Intégration avec un système de stockage batterie
L’onduleur central peut être de deux types lorsqu’on parle de batterie : l’onduleur couplé AC (la batterie est connectée au côté courant alternatif) ou couplé DC (la batterie est directement reliée aux entrées DC de l’onduleur). Les onduleurs dits « hybrides » sont aujourd’hui la norme pour les nouvelles installations, car ils gèrent simultanément les panneaux, le réseau et la batterie de manière optimisée. Cela permet d’augmenter considérablement votre taux d’autoconsommation en utilisant l’énergie solaire même après le coucher du soleil.
Entretien, dépannage et durée de vie d’un onduleur central
Bien que robuste, un onduleur n’est pas un appareil « installez et oubliez ». Sa durée de vie typique se situe entre 10 et 15 ans. Pour maximiser cette longévité, une maintenance périodique est conseillée :
- Nettoyage : Dépoussiérez les ouïes de ventilation et les dissipateurs thermiques pour éviter la surchauffe.
- Vérification : Contrôlez visuellement l’absence de traces de corrosion ou de câbles desserrés.
- Mises à jour : Effectuez les mises à jour du firmware pour bénéficier des dernières optimisations de rendement et de sécurité.
Pannes fréquentes : Les défauts d’isolement (souvent liés à l’humidité dans les câbles), les surtensions (foudre) ou l’échec du suivi MPPT sont les causes les plus courantes d’arrêt. En cas de panne, vérifiez d’abord les protections magnétothermiques de votre tableau électrique avant toute intervention technique.

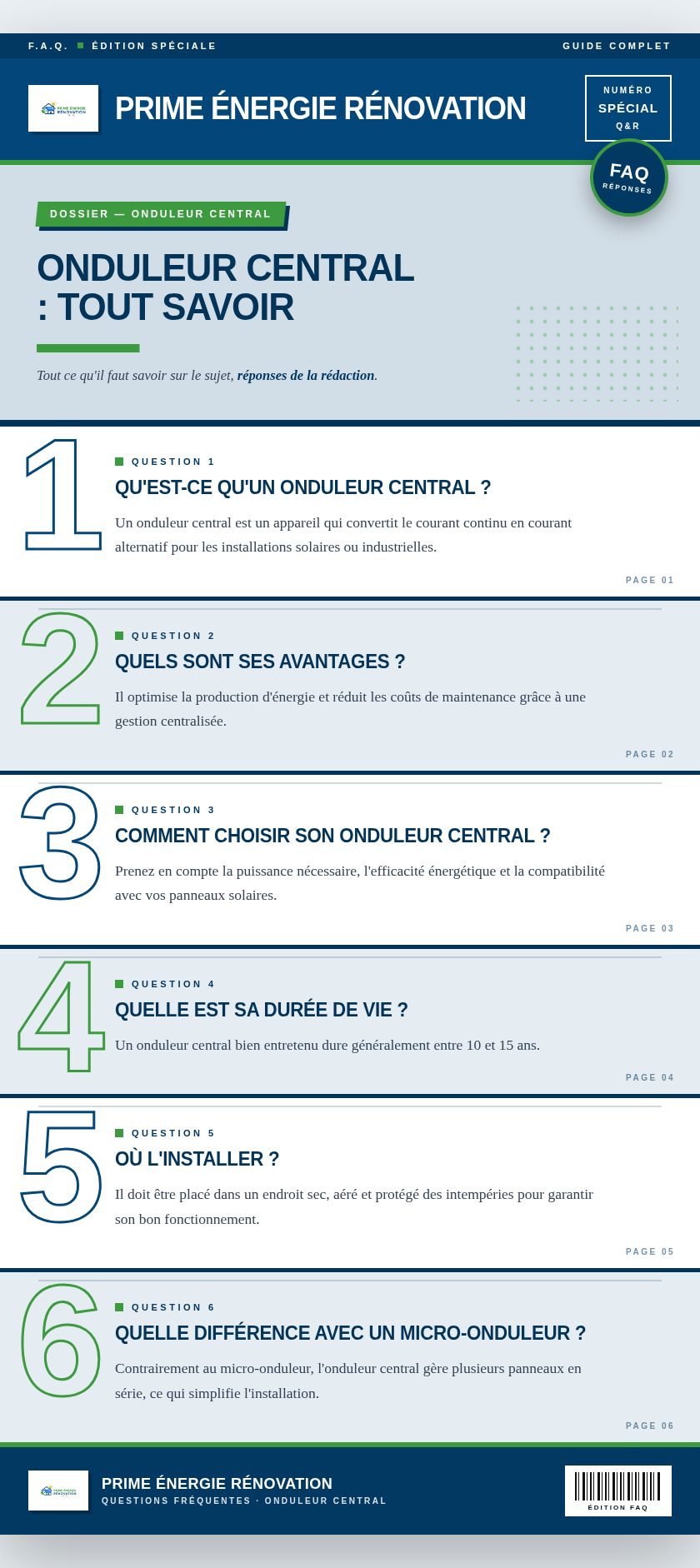

FAQ : les questions les plus fréquentes sur les onduleurs centraux
Qu’est-ce qu’un onduleur central ?
C’est un appareil qui convertit le courant continu de plusieurs panneaux solaires en courant alternatif pour votre maison, agissant comme le point de gestion principal de votre production.
Onduleur central vs micro-onduleur : lequel choisir ?
Choisissez l’onduleur central pour les installations simples, peu ombragées et pour réduire les coûts. Optez pour les micro-onduleurs si vos panneaux sont répartis sur des pans de toit différents ou soumis à des ombres portées.
Quel est le prix d’un onduleur central en 2025 ?
Le prix varie selon la puissance, allant de 500 € pour de petits modèles résidentiels à plus de 3 000 € pour des unités hybrides haute performance.
Un onduleur central est-il compatible avec une batterie ?
Oui, à condition de choisir un modèle dit « hybride ». Ces modèles sont conçus pour gérer les flux d’énergie entre les panneaux, la batterie et le réseau électrique.
Quelle est la durée de vie d’un onduleur central ?
En moyenne, comptez 10 à 15 ans d’utilisation intensive. Il est souvent conseillé de prévoir son remplacement après la période de garantie constructeur.
Comment entretenir un onduleur central ?
Assurez une bonne ventilation, nettoyez la poussière sur les ventilateurs et vérifiez régulièrement les connexions et les mises à jour logicielles.
