Lors de la conception d’un projet solaire, l’attention se porte souvent sur les modules en toiture, mais un élément est tout aussi crucial pour la pérennité de votre investissement : le local onduleur photovoltaïque. Bien plus qu’un simple abri, ce local est le cœur névralgique de votre système, garantissant la sécurité électrique et l’optimisation du rendement de vos équipements. Un onduleur mal ventilé ou mal protégé peut subir des baisses de performance thermiques, voire une défaillance prématurée. Pour assurer une installation sereine, il est impératif de respecter des normes strictes (APSAD D20, ERP, ICPE) et de prévoir un aménagement permettant de maximiser les panneaux solaires photovoltaïques de votre installation. Sachez également que la conception de ce local peut ouvrir droit à des dispositifs de soutien comme la Prime Énergie.
Qu’est-ce qu’un local onduleur photovoltaïque ?
Le local onduleur est un espace technique dédié au regroupement des composants de conversion de l’énergie. Son rôle principal est d’héberger les onduleurs (string ou centraux) ainsi que les dispositifs de protection électrique (disjoncteurs, parafoudres, coffrets AC/DC).
Ce local doit assurer trois fonctions essentielles :
- Protection mécanique et électrique : Isoler les composants des chocs, de l’humidité et des contacts accidentels.
- Gestion thermique : Maintenir les équipements dans une plage de température de fonctionnement optimale (généralement autour de 40°C maximum) pour éviter le « derating » (baisse de puissance due à la chaleur).
- Sécurité incendie : Contenir d’éventuels incidents électriques pour protéger le reste du bâtiment.
Selon vos contraintes de terrain et de bâtiment, vous pouvez opter pour un local intérieur (intégré au bâti), un local extérieur (construction maçonnée ou abri) ou un shelter préfabriqué (conteneur spécialisé, très utilisé dans l’industrie).
Réglementation et normes applicables aux locaux onduleurs
La réglementation varie selon la destination de votre bâtiment. Un particulier en maison individuelle n’aura pas les mêmes contraintes qu’une usine ou un magasin. Il est primordial de se référer aux normes en vigueur pour garantir la conformité de votre installation lors de l’audit du Consuel.
| Norme / Référence | Type de structure | Exigence clé |
|---|---|---|
| APSAD D20 | Installations industrielles / Tertiaires | Prévention des risques d’incendie et protection des équipements électriques. |
| ERP (Établissement Recevant du Public) | Commerces, bureaux, bâtiments publics | Exigences strictes de compartimentage (REI) et de dégagements. |
| ICPE | Installations Classées pour la Protection de l’Environnement | Déclaration ou autorisation selon le risque de puissance installé. |
| NF C 15-712 | Toutes installations PV | Règles de câblage et de protection spécifiques au photovoltaïque. |
Exigences techniques : ventilation, isolation coupe-feu et accès
Un local technique ne se résume pas à quatre murs. La performance de votre système dépend de la qualité de son environnement technique.

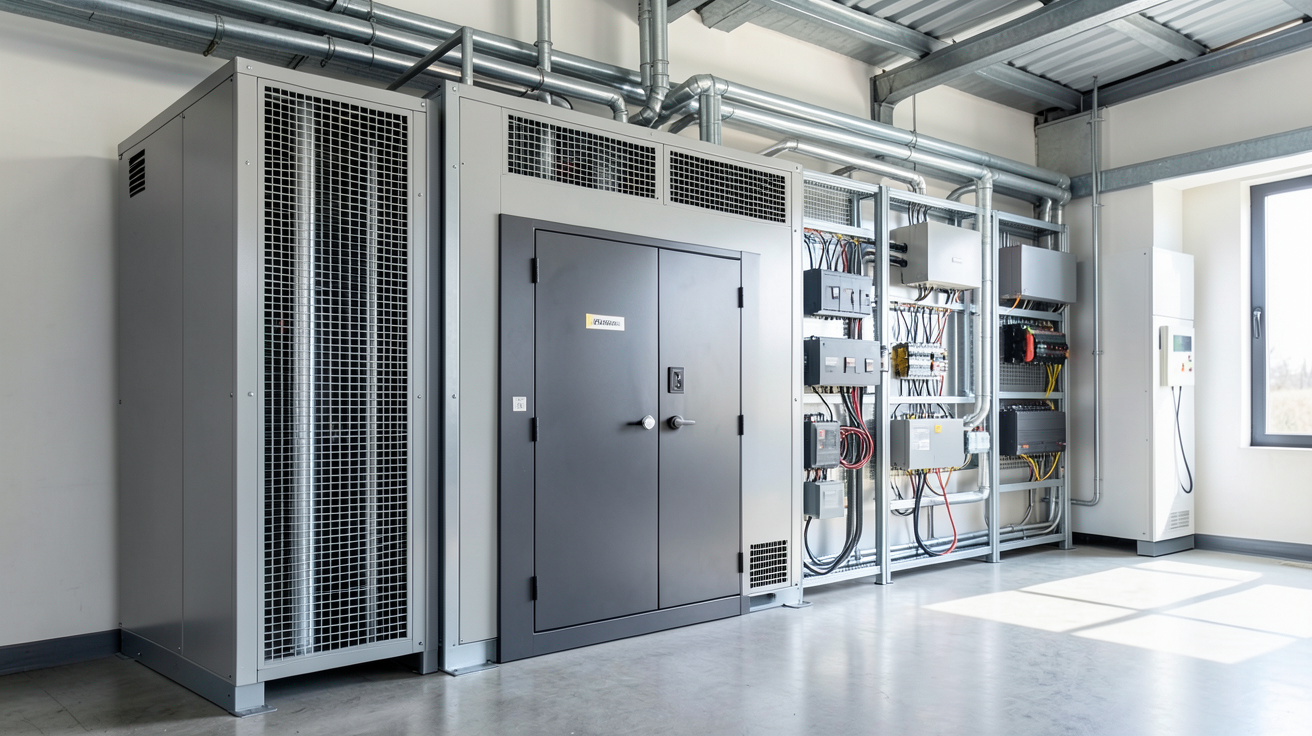

Gestion de la température et ventilation
Les onduleurs dégagent une chaleur importante lors de la conversion. Si cette chaleur s’accumule, l’onduleur réduit sa puissance pour se protéger. Pour éviter cela, vous devez calculer le débit d’air nécessaire. Une méthode simple consiste à utiliser une ventilation forcée (extracteurs d’air) si la surface de ventilation naturelle est insuffisante pour dissiper la puissance thermique dissipée par les onduleurs.
Conseil d’expert : Prévoyez toujours une entrée d’air frais en partie basse et une extraction en partie haute pour favoriser l’effet cheminée.
Isolation coupe-feu et protection
Pour les locaux situés à proximité de zones sensibles ou dans des ERP, le respect des degrés de résistance au feu est obligatoire :
- REI (Résistance, Étanchéité, Isolation) : Utilisé pour les parois structurelles (ex: REI 60 pour 60 minutes).
- EI (Isolation) : Utilisé pour les portes ou parois ne devant pas laisser passer la chaleur.
N’oubliez pas l’installation d’un extincteur CO2 (adapté aux risques électriques) et une signalisation claire « Risque Photovoltaïque » sur la porte du local.
Dimensionnement et taille minimale du local onduleur
Un local trop exigu rendra la maintenance impossible et augmentera la température interne. Pour dimensionner votre espace, utilisez la méthode suivante :
Surface minimale = $\sum$ (Surface d’encombrement des onduleurs) + Espace de service (0,6 m autour de chaque appareil) + Marge de ventilation.**
Exemples de dimensions recommandées :
- Installation 3 kWc (1 petit onduleur) : Environ 1,5 m² minimum.
- Installation 6 kWc (1 onduleur moyen) : Environ 2,5 m² minimum.
- Installation 9 kWc et plus (ou multi-onduleurs) : À partir de 4 m² pour permettre la circulation de l’air et l’accès aux tableaux électriques.
Note : Prévoyez toujours une hauteur sous plafond suffisante pour la dissipation thermique verticale.
Local onduleur intérieur vs extérieur : avantages, inconvénients et cas d’usage
Le choix dépendra de votre projet de installer des panneaux solaires et de la configuration de votre site.
- Local Intérieur :
- Avantages : Protection maximale contre les intempéries, esthétique intégrée, accès facile.
- Inconvénients : Contraintes de coupe-feu envers les pièces adjacentes, gestion de la chaleur complexe pour le reste du bâtiment.
- Usage : Maisons individuelles, bâtiments industriels existants.
- Local Extérieur (Maçonné ou Shelter) :
- Avantages : Indépendance thermique totale, facilité de mise en œuvre pour les grandes puissances, respect des normes de sécurité incendie par séparation physique.
- Inconvénients : Coût de construction (fondations, maçonnerie), impact visuel.
- Usage : Fermes photovoltaïques, bâtiments agricoles, ERP nécessitant un compartimentage strict.
Coût d’un local onduleur et aides financières mobilisables
Le budget à prévoir varie énormément selon la solution choisie. Pour une vision globale de votre investissement, consultez nos guides sur les panneaux photovoltaïques prix.
Fourchette de prix indicative :
- Petit coffret/abri extérieur simple : 500 € à 1 500 €.
- Local maçonné (environ 4m²) : 3 000 € à 7 000 €.
- Shelter préfabriqué professionnel : 8 000 € à 15 000 €+.
Les aides disponibles :
Pour réduire votre facture, plusieurs dispositifs sont mobilisables. La Prime Énergie (CEE) peut être un levier important, tout comme MaPrimeRénov’ (selon les conditions), l’éco-PTZ ou les subventions régionales. Pour bénéficier de la Prime Énergie, assurez-vous que votre installation est réalisée par un professionnel certifié RGE et conservez bien tous vos justificatifs de travaux (factures, attestations).
Étapes de mise en œuvre : de l’étude au contrôle Consuel
Réussir son local ne s’improvise pas. Suivez ce processus rigoureux :
- Audit technique : Évaluation de la puissance, de l’emplacement et des besoins de ventilation.
- Conception : Établissement des plans d’exécution et choix des matériaux coupe-feu.
- Travaux : Réalisation des fondations, maçonnerie, installation de la ventilation et de la porte coupe-feu.
- Électricité : Pose des onduleurs et raccordement conforme à la norme NF C 15-712.
- Contrôle : Passage du Consuel pour obtenir l’attestation de conformité indispensable au raccordement au réseau.
Entretien et maintenance préventive du local onduleur
Un entretien régulier prolonge la vie de vos onduleurs et sécurise votre bâtiment. Nous recommandons un contrôle annuel pour les particuliers et semestriel pour les installations professionnelles.
Checklist de maintenance :
- Vérifier que les grilles de ventilation ne sont pas obstruées par de la poussière ou des nids d’insectes.
- Tester le bon fonctionnement des ventilateurs d’extraction.
- Inspecter visuellement les onduleurs (absence de signes de surchauffe ou de corrosion).
- Vérifier l’état des joints des portes coupe-feu.
- Contrôler la date de validité de l’extincteur CO2.
FAQ : réponses aux questions les plus fréquentes
Quelle réglementation s’applique à un local onduleur photovoltaïque ?
Cela dépend de votre bâtiment : les normes APSAD D20 pour le risque incendie, les règles ERP pour les lieux publics, et la norme NF C 15-712 pour la conformité électrique.
Quel est le prix moyen d’un local technique pour onduleur solaire ?
Comptez entre 1 500 € pour un petit abri extérieur et plus de 5 000 € pour un local maçonné aux normes de sécurité.
Comment calculer la ventilation nécessaire d’un local onduleur ?
Le débit doit être suffisant pour évacuer la chaleur dissipée par les onduleurs afin de maintenir une température interne < 40°C. Un calcul thermique précis par un professionnel est recommandé.
Faut-il obligatoirement un local coupe-feu pour un onduleur installé à l’intérieur ?
Dans les ERP ou les bâtiments industriels, le compartimentage coupe-feu est une obligation réglementaire pour limiter la propagation d’un éventuel incendie électrique.
Quelle taille minimale prévoir pour un local onduleur de 6 kWc ?
Prévoyez environ 2,5 m² pour permettre l’installation de l’onduleur avec un espace de service suffisant pour la maintenance.
Puis-je installer mon onduleur à l’extérieur sans local dédié ?
C’est possible avec des onduleurs certifiés IP65, mais cela nécessite un support et une protection contre les UV et les chocs, tout en respectant les distances de sécurité.
Quelles aides financières existent pour financer un local onduleur ?
Vous pouvez mobiliser la Prime Énergie (CEE), MaPrimeRénov’, l’éco-PTZ ou des subventions locales selon votre situation.
Quel entretien doit-on réaliser régulièrement dans un local onduleur ?
Nettoyage des grilles de ventilation, vérification des ventilateurs et inspection visuelle des équipements tous les ans.
Quelle est la différence entre un local onduleur intérieur et un shelter préfabriqué ?
L’intérieur est intégré au bâtiment, tandis que le shelter est une structure autonome, souvent métallique, conçue pour une protection renforcée en extérieur.
Le local onduleur doit-il être déclaré à l’assurance ?
Oui, il est fortement conseillé de déclarer l’existence et la conformité de votre installation photovoltaïque à votre assureur pour garantir votre couverture en cas de sinistre.
