Indispensable à la sûreté d’un système thermique, le groupe de sécurité pompe à chaleur protège vos équipements et votre logement contre les surpressions. Que votre PAC alimente l’eau chaude sanitaire (ECS) ou un circuit de chauffage fermé, ce guide vous aide à comprendre, choisir et installer la solution conforme aux normes françaises. En outre, vous trouverez des conseils pratiques pour l’entretien et le diagnostic.
Sommaire
- Qu’est-ce qu’un groupe de sécurité pompe à chaleur ?
- PAC: ECS (7 bars) vs chauffage (3 bars), les deux familles à ne pas confondre
- Comparatif express ECS 7 bar vs chauffage 3 bar
- Comment choisir votre groupe de sécurité pompe à chaleur
- Normes et réglementation
- Schémas d’installation types
- Entretien du groupe de sécurité pompe à chaleur: diagnostic et problèmes courants
- Marques et références à connaître
- Checklist d’achat rapide
- FAQ, Groupe de sécurité pompe à chaleur
- Conclusion et appel à l’action

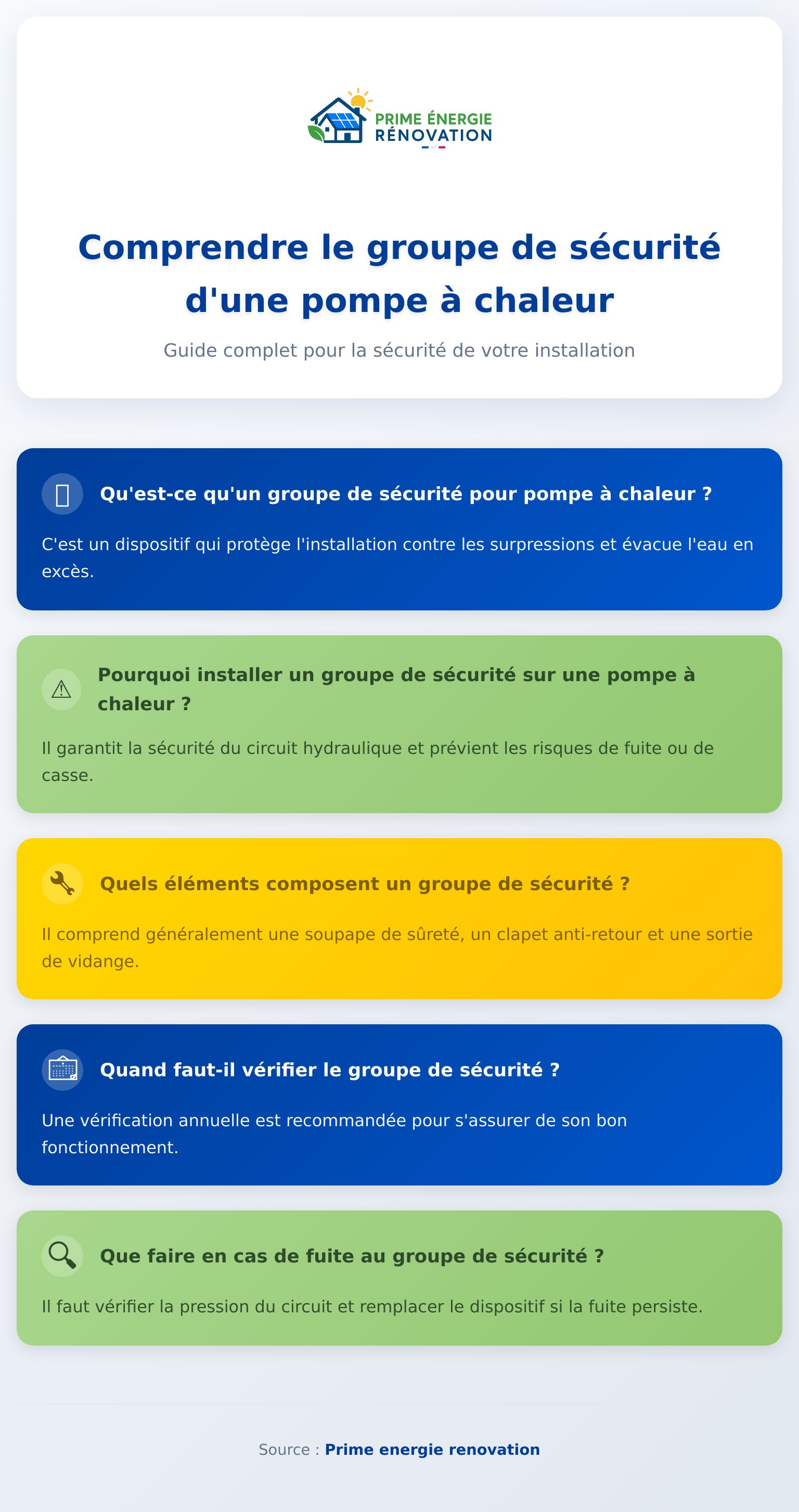

Qu’est-ce qu’un groupe de sécurité pompe à chaleur ?
Sur une installation associée à une pompe à chaleur air/eau, un groupe de sécurité est un ensemble de composants qui protège le ballon d’eau chaude ou le circuit de chauffage des montées de pression. Concrètement, il évacue l’excès d’eau quand la pression dépasse le seuil, permet l’isolement et, selon les modèles, facilite le contrôle et la purge. Sur l’ECS, il est obligatoire; sur le chauffage, la fonction équivalente est assurée par un dispositif calibré pour 3 bars, couplé aux autres organes de sécurité du circuit fermé.
En résumé, ses rôles principaux sont clairs: protéger contre les surpressions, autoriser le remplissage/la vidange côté ECS, et favoriser la purge et le contrôle côté chauffage. En bref, le groupe de sécurité pompe à chaleur sécurise l’ensemble et contribue à la conformité de votre installation.
- Soupape de sécurité (ouverture calibrée à 7 bar pour l’ECS, 3 bar pour le chauffage)
- Clapet anti-retour (empêche le retour d’eau vers le réseau public)
- Robinet d’isolement (facilite la maintenance et la vidange)
- Manomètre (contrôle de la pression, selon versions)
- Purgeur automatique (évacuation d’air sur circuit de chauffage)
Demander un devis pour une installation conforme
PAC: ECS (7 bars) vs chauffage (3 bars), les deux familles à ne pas confondre
Il existe deux familles à distinguer. Pour l’eau chaude sanitaire, le groupe de sécurité 7 bars se raccorde généralement en 20×27 (3/4) et intègre le clapet, la soupape et l’isolement, avec évacuation via un siphon de groupe. Pour le circuit de chauffage fermé, la soupape de sécurité est calibrée à 3 bars (raccords souvent en 15×21 (1/2)) et s’accompagne d’un vase d’expansion, d’un manomètre, d’un purgeur automatique et d’une vanne de remplissage. Ainsi, chaque application a ses spécificités techniques, ses normes et ses accessoires.
ECS, Groupe 7 bar (ballon d’eau chaude)
- Pression d’ouverture: 7 bar
- Filetage: 20×27 (3/4), droit ou coudé; versions multiposition
- Norme: NF EN 1487; ACS obligatoire pour les organes en contact avec l’eau potable
- Accessoires typiques: siphon de groupe, réducteur de pression si réseau > 3 bars, évacuation raccordée
- Matériaux de siège: inox (eau agressive), téflon/PTFE (eau calcaire), laiton
Chauffage, Soupape 3 bar (circuit fermé)
- Pression d’ouverture: 3 bar
- Filetage: 15×21 (1/2) fréquent, selon organes
- Norme: NF EN 12828 (systèmes de chauffage à eau chaude)
- Accessoires: vase d’expansion, manomètre, purgeur automatique, vanne de remplissage
- Compatibilités: PAC, chaudière, ballon tampon, plancher chauffant
À retenir: 7 bar pour l’ECS, 3 bar pour le chauffage. Les filetages, normes et accessoires diffèrent. Par conséquent, choisir un modèle inadapté met en jeu la sécurité et la conformité.
Comparatif express ECS 7 bar vs chauffage 3 bar
- Pression: ECS 7 bar vs chauffage 3 bar.
- Raccords: ECS en filetage 20×27 (3/4) vs chauffage en 15×21 (1/2).
- Normes: ECS sous NF EN 1487; chauffage sous NF EN 12828.
- Accessoires: ECS avec siphon d’écoulement; chauffage avec vase d’expansion, purgeur et manomètre.
- Orientation: groupes droits, coudés ou multiposition selon l’espace et l’accessibilité.
- Matériaux de siège: inox/teflon/laiton selon la qualité de l’eau et la durabilité attendue.
Comment choisir votre groupe de sécurité pompe à chaleur
- Application: ECS (7 bar) ou chauffage (3 bar). Ne les confondez jamais.
- Pression nominale: respect strict des seuils (7 bar ECS; 3 bar chauffage). Ainsi, vous garantissez la sécurité.
- Raccords: filetage 20×27 (3/4) pour ballon d’eau chaude; filetage 15×21 (1/2) fréquent côté chauffage.
- Orientation: droit, coudé ou groupe multiposition selon l’espace disponible et l’installation verticale/horizontale.
- Siège et matériaux: inox pour eau agressive, téflon/PTFE pour eau calcaire (limite l’entartrage), laiton polyvalent.
- Certifications: marquage NF et ACS (attestation de conformité sanitaire) pour l’ECS.
- Compatibilités: PAC air/eau, ballon thermodynamique, ballon tampon, accessoires dédiés.
- Accessoires utiles: siphon de groupe (ECS), réducteur de pression si réseau > 3 bars, vase d’expansion, purgeur, manomètre, clapet anti-retour.
- Marque et garantie: privilégier des références reconnues et documentées.
Conseil pratique, Si la pression d’alimentation dépasse 3 bars, installez un réducteur de pression en amont du ballon d’ECS. Vous limiterez ainsi les déclenchements intempestifs de soupape et l’usure du groupe.
Vous prévoyez de poser ou de remplacer des organes hydrauliques en même temps que votre PAC? Consultez notre guide dédié à l’installation d’une PAC air/eau pour anticiper le schéma d’installation et le raccordement. Par ailleurs, une bonne préparation réduit les risques de fuites et d’erreurs d’orientation droit/coudé.
Obtenir un devis rapide pour le bon groupe de sécurité
Normes et réglementation
Pour l’ECS, la référence est la norme NF EN 1487 sur les groupes de sécurité pour l’ECS. Pour les circuits de chauffage à eau chaude, on applique la NF EN 12828+A1, conception des installations de chauffage. En outre, les composants en contact avec l’eau destinée à la consommation humaine doivent répondre aux exigences réglementaires d’Attestation de Conformité Sanitaire (ACS), définies par l’arrêté du 25 juin 2020.
Respectez toujours les notices fabricants, les DTU applicables (plomberie/chauffage) et les prescriptions locales avant toute intervention. En cas de doute, faites valider le montage par un professionnel qualifié; vous réduirez ainsi les risques de non-conformité.
Schémas d’installation types
Schéma 1, PAC air/eau + ballon ECS avec groupe 7 bar
- Raccordement du groupe 7 bar en 20×27 (3/4), orientation adaptée (droit/coudé) et accès aisé à la manœuvre de la soupape.
- Clapet anti-retour et robinet d’isolement intégrés côté eau froide pour sécuriser l’appoint et la vidange.
- Évacuation vers siphon de groupe, puis raccordement à l’égout (écoulement dimensionné et visible).
- Réducteur de pression en amont si réseau > 3 bars; ajustez entre 2 et 3 bars pour limiter les déclenchements.
Schéma 2, Circuit chauffage fermé avec soupape 3 bar
- Soupape 3 bar positionnée sur le retour chaudière/PAC ou collecteur, facilement accessible pour test et remplacement.
- Vase d’expansion correctement dimensionné, manomètre de contrôle et purgeur automatique au point haut.
- Vanne de remplissage et clapet anti-retour pour l’appoint d’eau; surveillez la pression à froid.
- Vérification du circuit de chauffage fermé (étanchéité, contrôle périodique, conformité aux prescriptions NF EN 12828).
Étapes d’installation synthétiques
- Couper l’alimentation électrique et l’arrivée d’eau. Sécuriser la zone et préparer les outils.
- Positionner le groupe en respectant le sens de circulation et l’orientation (droit/coudé), avec accès au bouton de test.
- Assurer l’étanchéité des filetages (joint/filasse/teflon selon DTU). Serrer sans excès pour préserver les sièges.
- Raccorder l’évacuation vers le siphon de groupe (ECS) ou prévoir le point d’écoulement avec garde d’eau.
- Remettre en eau, purger l’air, contrôler la pression au manomètre, puis effectuer le test de déclenchement de la soupape.
Entretien du groupe de sécurité pompe à chaleur: diagnostic et problèmes courants
- Test mensuel de la soupape: actionnez brièvement le bouton pour éviter grippage et dépôt de calcaire.
- Goutte-à-goutte en chauffe (ECS): normal lors de la montée en température; prévoyez un écoulement adapté et visible.
- Écoulement continu: vérifiez la pression réseau et le réglage du réducteur; contrôlez le dimensionnement du vase d’expansion.
- Bruits/vibrations: purgez l’air et contrôlez les fixations; un purgeur automatique au point haut peut s’avérer nécessaire.
- Entartrage en eau calcaire: optez pour un siège téflon/PTFE, envisagez un traitement d’eau; détartrer/remplacer si besoin.
- Fréquence de remplacement: selon environnement, qualité d’eau et usage; contrôlez annuellement et remplacez en cas d’usure.
Pour aller plus loin, suivez nos bonnes pratiques d’entretien et contrôle de la pompe à chaleur afin de prolonger la durée de vie de l’installation. De plus, une maintenance régulière réduit les déclenchements intempestifs.
Parler de votre projet et recevoir une estimation
Marques et références à connaître
- Thermador: large gamme, options multiposition, documentation claire.
- Watts: modèles ECS 7 bar certifiés NF/ACS, accessoires complets.
- Comap: solutions compactes pour espaces réduits, finitions soignées.
- Caleffi: composants de précision (purgeurs, soupapes, manomètres) pour circuits chauffage.
- Noyon & Thiebauld: robustesse, compatibilité filetage 20×27 / 15×21 et pièces de rechange.
Checklist d’achat rapide
- Type: ECS 7 bar ou chauffage 3 bar
- Filetage: 20×27 (3/4) ou 15×21 (1/2)
- Orientation: droit, coudé ou multiposition
- Matériau de siège: inox, téflon/PTFE ou laiton
- Accessoires: présence de siphon/purgeur/manomètre selon application
- Normes: NF, ACS (ECS); conformité NF EN 1487 / NF EN 12828
- Pression réseau connue et, si > 3 bars, réducteur prévu
- Compatibilité PAC/ballon (thermodynamique/tampon) et garantie
FAQ, Groupe de sécurité pompe à chaleur
Une pompe à chaleur a-t-elle besoin d’un groupe de sécurité ?
Oui. Pour l’ECS, un groupe 7 bar est obligatoire. Pour le chauffage, un dispositif calibré 3 bar avec les organes de sécurité du circuit fermé est requis. Voir les deux familles et les normes.
Quelle différence entre un groupe de sécurité 7 bars (ECS) et 3 bars (chauffage) ?
La pression d’ouverture, les filetages, les normes et les accessoires diffèrent. En bref: 7 bar et 20×27 pour l’ECS; 3 bar et 15×21 pour le chauffage. Détails dans la comparaison.
Quel filetage choisir: 20×27 (3/4) ou 15×21 (1/2) ?
Le 20×27 équipe le ballon d’eau chaude (ECS). Le 15×21 est fréquent côté chauffage. Reportez-vous à la checklist d’achat.
Quand installer un réducteur de pression et à quel réglage ?
Si votre réseau dépasse 3 bars, installez un réducteur en amont du ballon d’ECS. Un réglage entre 2 et 3 bars limite les déclenchements. Voir notre conseil.
Mon groupe de sécurité goutte en permanence: est-ce normal ?
Un goutte-à-goutte lors de la chauffe est normal. En revanche, un écoulement continu signale souvent une pression trop élevée, un réducteur mal réglé ou un vase d’expansion défaillant. Consultez la section diagnostic ou nos conseils d’entretien de votre PAC.
Quel matériau de siège (inox/teflon/laiton) pour eau calcaire ou agressive ?
Inox pour eau agressive, téflon/PTFE pour eau calcaire, laiton pour usage courant. À intégrer à vos critères de choix.
Conclusion et appel à l’action
La sécurité et la conformité passent avant tout: sélectionnez un groupe de sécurité pompe à chaleur adapté à l’application (ECS 7 bar ou chauffage 3 bar), respectez les NF EN 1487 et NF EN 12828, et entretenez vos organes de sécurité. Par ailleurs, planifiez le remplacement périodique des pièces sensibles exposées au calcaire.
Nos experts peuvent vous orienter, dimensionner le vase d’expansion, calibrer la pression et valider le schéma d’installation. De plus, si vous modernisez l’ensemble, profitez des aides financières pour une PAC air/eau afin d’alléger votre budget.
