Lorsqu’on envisage de passer à l’autoconsommation, l’attention se porte souvent sur la qualité des modules ou de l’onduleur. Pourtant, un élément est fréquemment sous-estimé : le système de fixation. Choisir un matériel de montage de qualité, comme les solutions Esdec photovoltaïque, est un pilier fondamental pour garantir la pérennité de votre investissement. Un mauvais choix peut entraîner des conséquences graves, allant de simples infiltrations d’eau à une détérioration structurelle de votre toiture, sans oublier une perte de rendement due à un mauvais alignement ou une mauvaise gestion thermique des modules.
Pour réussir votre projet, il est essentiel de bien installer des panneaux solaires en tenant compte de la mécanique de fixation. Dans ce guide, nous allons explorer les technologies Esdec, conçues pour répondre aux défis des installateurs et des propriétaires, afin de sécuriser votre production d’énergie solaire sur le long terme.
Présentation d’Esdec – Leader du montage solaire depuis 2004
Fondée en 2004, la société Esdec s’est imposée comme un acteur incontournable et un leader international dans le domaine des systèmes de montage pour l’énergie solaire. Présente dans plus de 20 pays, l’entreprise se distingue par une philosophie axée sur l’innovation constante, la légèreté des composants et une résistance mécanique éprouvée.
Les valeurs d’Esdec reposent sur la simplification du travail des installateurs tout en maximisant la sécurité des structures. Leurs produits sont conçus pour résister aux conditions climatiques les plus extrêmes, et l’entreprise offre une garantie de 20 ans sur ses systèmes, un gage de confiance majeur pour les projets résidentiels et industriels. Que ce soit pour des toits inclinés ou des toitures terrasses, Esdec propose des solutions qui allient esthétisme et performance technique.

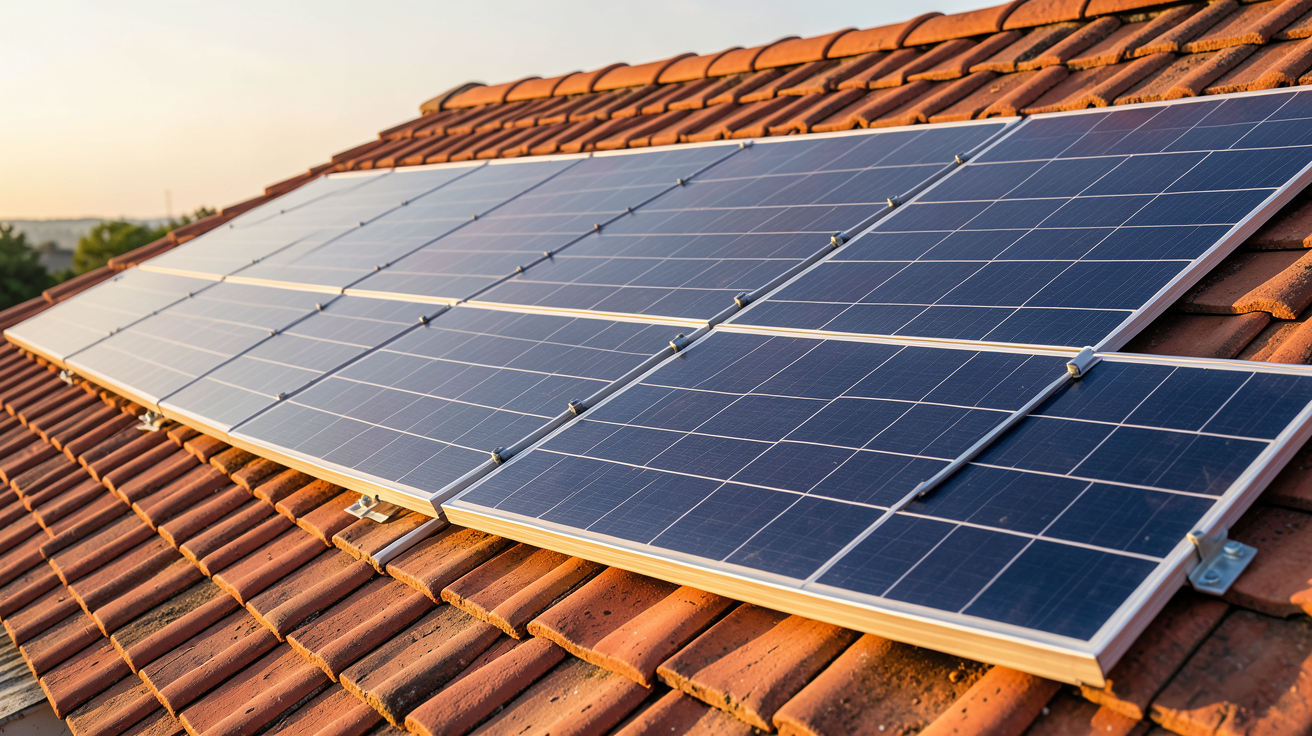

Les systèmes Esdec pour toits inclinés – Focus sur ClickFit EVO
Pour les habitations classiques dotées de toitures en pente, Esdec a développé une révolution technologique : le système ClickFit EVO. Ce système a été pensé pour répondre à un besoin crucial : réduire le temps passé sur le toit tout en garantissant une étanchéité parfaite.
Le principe repose sur une conception intuitive où la fixation se fait par un mécanisme de clipsage rapide. Contrairement aux anciens systèmes de rails lourds nécessitant de multiples vis et réglages complexes, le ClickFit EVO mise sur la simplicité et la précision.
Composants et principe du clic unique
Le système ClickFit EVO se compose de quatre éléments clés qui travaillent en synergie :
- Le crochet de toit : Un support robuste, souvent universel, qui s’ancre directement dans la charpente.
- Le rail de fixation : Conçu pour la légèreté et la rigidité.
- Le mécanisme de clipsage : Le cœur de l’innovation, permettant de fixer le panneau d’un simple geste.
- La fixation MLPE : Un clip spécifique permettant de sécuriser les micro-onduleurs ou optimiseurs directement sur la structure.
L’avantage majeur réside dans l’utilisation d’un outil unique pour l’ensemble de l’assemblage, ce qui limite les erreurs humaines et accélère considérablement la cadence de pose.
Avantages majeurs (vitesse, outil unique, étanchéité, compatibilité)
Pour un installateur, les bénéfices sont immédiats. La rapidité de pose permet de réduire les coûts de main-d’œuvre et de limiter le temps d’exposition des techniciens aux risques liés au travail en hauteur. De plus, le système est conçu pour préserver l’étanchéité de la couverture, car les points de fixation sont optimisés pour minimiser les risques de fuites. Enfin, la compatibilité avec une large gamme de modules photovoltaïques rend ce système extrêmement polyvalent.
Adaptation aux différents revêtements (tuiles, acier, fibrociment)
Esdec ne propose pas une solution générique, mais des variantes adaptées à chaque matériau de couverture :
- Tuiles : Utilisation de crochets universels qui s’insèrent sans endommager la structure.
- Acier : Fixations spécifiques pour les toitures métalliques, garantissant une tenue face au vent.
- Fibrociment : Supports dédiés qui assurent une étanchéité à 100 %, un point critique pour ce type de matériaux anciens ou fragiles.

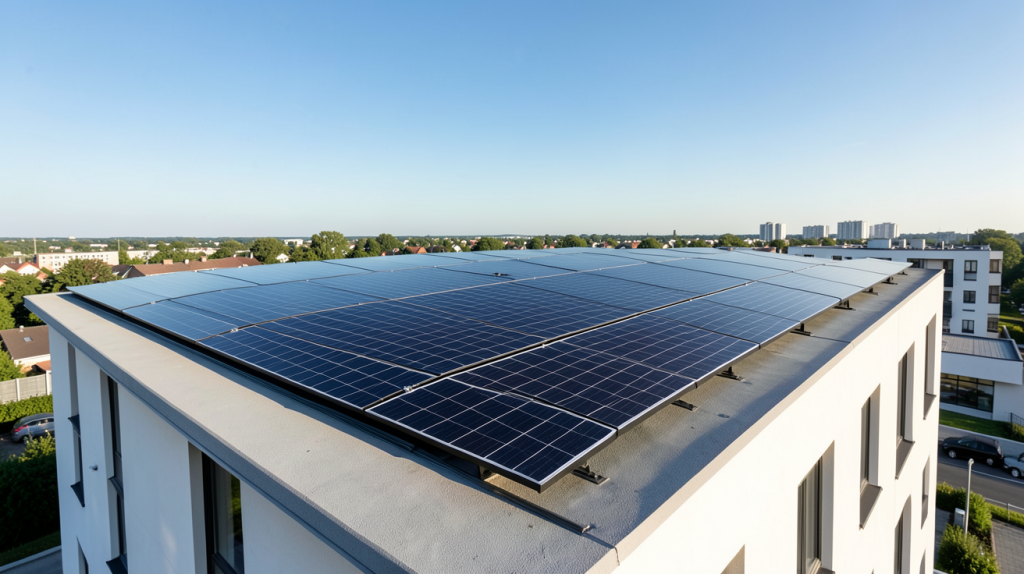

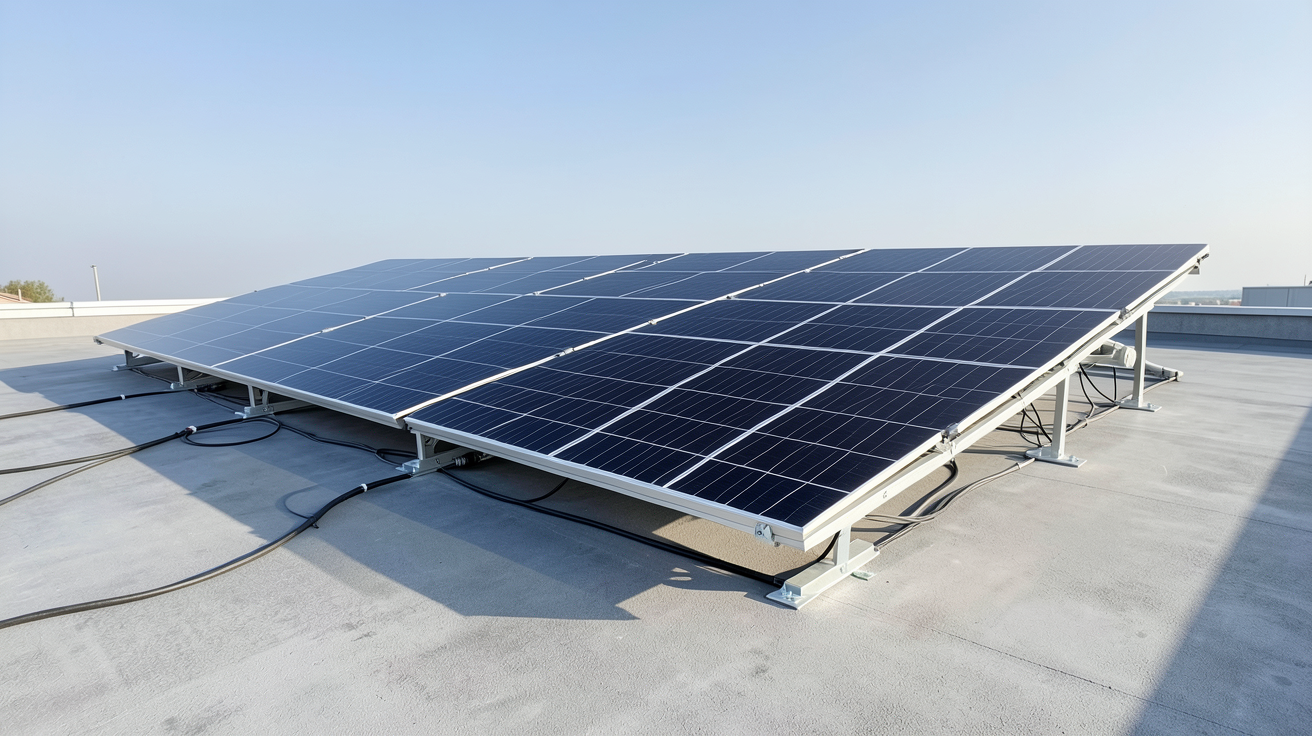

Les systèmes Esdec pour toits plats – FlatFix Fusion
Les bâtiments modernes ou les extensions disposent souvent de toits plats (terrasses). Pour ces configurations, Esdec propose le système FlatFix Fusion. Contrairement aux toits inclinés, la problématique ici n’est pas la gravité pour maintenir les panneaux, mais la prise au vent et la stabilité de l’ensemble.
Principe de lestage et angle d’inclinaison standard
Le FlatFix Fusion utilise un principe de lestage. Au lieu de percer la membrane d’étanchéité du toit (ce qui serait catastrophique pour l’isolation et l’imperméabilité), on utilise des poids (blocs de béton ou bacs de lestage) pour maintenir la structure au sol. Le système est pré-configuré avec un angle d’inclinaison standard de 13°. Pourquoi 13° ? Cet angle est le compromis idéal pour maximiser le rendement énergétique tout en minimisant la prise au vent et le poids total de la structure.
Avantages (légèreté, rapidité, garantie)
Le système est extrêmement léger, ce qui réduit la charge statique sur la structure du bâtiment. L’installation se fait également avec un outil unique, et comme pour la gamme ClickFit, la garantie de 20 ans assure une tranquillité d’esprit totale sur la durabilité des matériaux face aux UV et à l’oxydation.
Comment choisir le bon système Esdec selon votre toit
Avant de commander votre matériel, vous devez effectuer une analyse rigoureuse de votre toit solaire. Plusieurs facteurs entrent en jeu : la nature de la couverture, la pente, la charge que votre charpente peut supporter et l’aspect esthétique souhaité.
Évaluation du matériau de couverture et de la pente
Voici un tableau récapitulatif pour vous aider dans votre choix initial :
| Type de couverture | Système Esdec recommandé | Point fort |
|---|---|---|
| Tuiles classiques | ClickFit EVO | Étanchéité et rapidité |
| Tôles ou Acier | ClickFit EVO | Fixation mécanique robuste |
| Fibrociment | ClickFit EVO | Sécurité et étanchéité 100% |
| Toit plat / Terrasse | FlatFix Fusion | Sans perçage (lestage) |
Utilisation du calculateur Esdec pour le dimensionnement
Pour ne commettre aucune erreur de commande, Esdec met à disposition un calculateur en ligne performant. En renseignant la surface disponible, la puissance cible de votre installation et le type de toit, l’outil génère automatiquement une liste précise de matériel (nombre de rails, crochets, clips) et un schéma de pose. C’est un outil indispensable pour éviter les surplus de matériel ou, pire, les ruptures de stock en plein chantier.

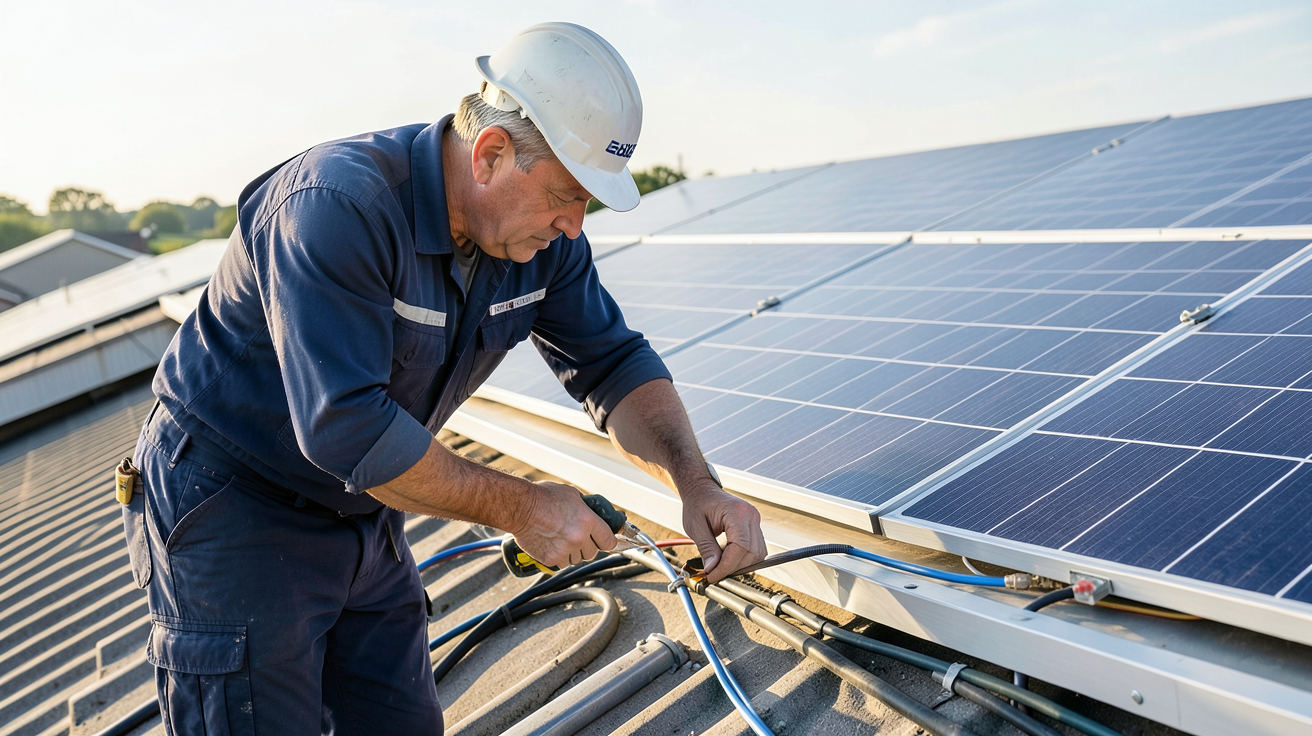

Guide d’installation pas à pas
Une installation réussie repose sur la méthode. Que vous soyez un professionnel ou un bricoleur averti, suivez ces étapes cruciales pour une pose de panneau solaire sécurisée.
Préparation du chantier et vérification de la structure
Avant de monter sur le toit, vérifiez la capacité portante de votre charpente. Un système photovoltaïque, bien que léger, exerce une pression supplémentaire (poids des modules + poids du lestage + pression du vent). Nettoyez la surface et préparez votre outillage : un niveau à bulle, une perceuse/visseuse et l’outil spécifique Esdec pour le clipsage.
Installation du ClickFit EVO sur toit incliné
- Pose des crochets : Fixez les crochets de toit dans les chevrons de la charpente.
- Assemblage des rails : Clipsez les rails sur les crochets.
- Installation des panneaux : Glissez les modules et utilisez le mécanisme de clic pour les verrouiller.
- Fixation MLPE : N’oubliez pas de clipser les supports pour vos micro-onduleurs afin de garder un câblage propre.
Installation du FlatFix Fusion sur toit plat
- Répartition du leste : Disposez les blocs de lestage selon le schéma calculé.
- Assemblage des structures : Montez les cadres de support à l’intérieur des zones de lestage.
- Réglage de l’inclinaison : Assurez-vous que l’angle de 13° est respecté.
- Pose des panneaux : Fixez les modules et vérifiez l’alignement pour un rendu esthétique parfait.
Fixation des panneaux et raccordement électrique
La gestion du câblage est le point où beaucoup d’installations échouent. Utilisez les clips MLPE pour maintenir les câbles contre le rail, évitant qu’ils ne traînent sur la toiture ou ne soient endommagés par les intempéries. Assurez-vous que les connexions des onduleurs sont bien étanches et que le cheminement des câbles évite tout point de frottement.
Contrôles qualité et étanchéité
Une fois l’installation terminée, effectuez une liste de contrôle :
- Vérifiez le serrage de chaque fixation.
- Contrôlez l’absence de jeu dans les mécanismes de clic.
- Assurez-vous que l’étanchéité (notamment sur les passages de toiture) est intacte.
- Vérifiez visuellement l’alignement des modules.
Durabilité, entretien et garantie des systèmes Esdec
Un système de montage ne doit pas être une source de soucis après deux ans. Les composants Esdec sont soumis à des tests rigoureux pour garantir leur longévité.
Résistance aux intempéries et durée de vie prévue
Les matériaux utilisés (aluminium anodisé, polymères haute densité) sont conçus pour résister aux UV, aux variations brutales de température et aux charges de neige ou de vent extrêmes. Les tests de résistance aux tempêtes et aux charges de neige garantissent que les structures ne se déformeront pas avec le temps, permettant une durée de vie dépassant largement les 20 ans.
Procédure de garantie de 20 ans
La garantie Esdec couvre les défauts de fabrication et la corrosion prématurée. En cas de problème, la procédure est simple : contactez votre fournisseur avec les documents d’achat et les photos du défaut constaté. La couverture est étendue pour assurer que votre installation reste un actif rentable pour votre foyer.
Coût estimé et retour sur investissement
Le budget alloué au système de montage est une part non négligeable de l’investissement total. Il est important de regarder au-delà du prix d’achat initial pour considérer la durée de vie.
Fourchette de prix des kits ClickFit EVO et FlatFix Fusion
Bien que les prix varient selon les fournisseurs, on estime généralement le coût des structures de montage entre 150€ et 300€ par kWc installé. Le système FlatFix Fusion peut être légèrement plus coûteux en raison du poids de la lestage nécessaire, tandis que le ClickFit EVO offre un excellent rapport qualité-prix pour les toits en pente.
Facteurs influençant le prix (quantité, complexité du toit)
Plus votre toit est complexe (nombre de pans différents, pentes variables, obstacles comme des cheminées), plus le nombre d’accessoires spécifiques augmentera, faisant grimper la facture. Pour obtenir une estimation précise de votre projet, consultez notre guide sur les panneaux photovoltaïques prix.
FAQ – Questions fréquentes sur le montage photovoltaïque Esdec
Quel système de montage Esdec choisir pour un toit en tuiles ?
Le système ClickFit EVO est le plus adapté car il permet une fixation rapide et sécurisée sans compromettre l’étanchéité des tuiles.
Comment installer des panneaux solaires sur un toit plat avec le système FlatFix Fusion ?
On utilise le système par lestage, ce qui permet de maintenir les panneaux en place grâce au poids sans avoir à percer la toiture.
Quelle est la durée de garantie des systèmes Esdec et que couvre-t-elle ?
Esdec offre une garantie de 20 ans couvrant les défauts de fabrication et la résistance structurelle aux intempéries.
Combien coûte approximativement un kit ClickFit EVO pour une installation de 3 kWc ?
Le coût varie selon la configuration, mais il faut compter une part proportionnelle au nombre de modules et de crochets nécessaires.
Est-il nécessaire de percer la structure du toit pour utiliser un système Esdec ?
Pour les toits inclinés (ClickFit), on perce la charpente (pas la couverture). Pour les toits plats (FlatFix), aucun perçage de la membrane n’est nécessaire grâce au lestage.
Quel outil est requis pour monter le système ClickFit EVO ?
L’un des grands avantages est qu’un seul outil suffit pour la majeure partie de l’assemblage, simplifiant grandement le travail.
Comment le système ClickFit EVO évite-t-il les infiltrations d’eau sur les tuiles ?
Grâce à des crochets conçus pour s’insérer parfaitement sous les tuiles et des mécanismes de fixation qui ne créent pas de points de rupture dans la couverture.
Conclusion – Faire le bon choix pour une installation solaire pérenne
En résumé, le choix du système de montage est tout aussi crucial que le choix des panneaux solaires eux-mêmes. Les solutions Esdec photovoltaïque, qu’il s’agisse du ClickFit EVO pour les toits en pente ou du FlatFix Fusion pour les toits plats, offrent une sécurité, une rapidité de pose et une durabilité qui justifient largement l’investissement. Une installation robuste est la clé pour éviter les frais de réparation coûteux et maximiser votre production d’énergie sur plusieurs décennies.
N’attendez plus pour sécuriser votre projet énergétique. Utilisez le calculateur Esdec pour vos besoins techniques ou contactez un conseiller expert chez Prime Énergie Rénovation pour un accompagnement sur mesure.
