Découvrez comment choisir le meilleur contrôleur de charge solaire (PWM/MPPT) pour votre installation photovoltaïque. Comparatif, conseils d’experts et recommandations d’achat pour optimiser votre production d’énergie.
Vous venez d’acquérir vos premiers panneaux solaires ou vous prévoyez de monter un système autonome pour votre camping-car ? Pas de panique, il y a un élément crucial que vous ne devez surtout pas négliger : le cerveau de votre installation, le contrôleur de charge solaire (ou régulateur). Sans lui, votre investissement risque de s’évaporer aussi vite que les nuages passent devant le soleil. Dans ce guide, nous allons décortiquer ensemble les technologies, les calculs de dimensionnement et les meilleurs choix pour protéger votre matériel.
Qu’est-ce qu’un contrôleur de charge solaire et à quoi sert-il ?
Imaginez votre installation solaire comme un robinet qui remplit un réservoir (votre batterie). Si vous ouvrez le robinet à fond sans contrôle, le réservoir déborde et se détériore. Si vous ne l’ouvrez pas assez, il ne se remplit jamais. Le contrôleur de charge joue exactement ce rôle de régulateur de débit.
Son rôle principal est d’assurer la jonction sécurisée entre vos panneaux solaires et votre parc de batteries. Il remplit trois fonctions vitales :
- Protection contre la surcharge : Il coupe ou réduit la charge lorsque la batterie est pleine pour éviter une surchauffe ou un gonflement des cellules.
- Prévention de la décharge profonde : Il empêche la batterie de se vider totalement, ce qui est fatal pour les modèles au plomb et réduit drastiquement la durée de vie des modèles au lithium.
- Optimisation du flux : Il ajuste la tension et l’intensité pour extraire le maximum d’énergie disponible, même par temps nuageux.
Le risque sans régulateur : Sans ce composant, vous vous exposez à une surtension immédiate. Une batterie qui reçoit une tension trop élevée peut subir une réaction chimique incontrôlée, libérant des gaz inflammables ou provoquant un incendie. En résumé, le contrôleur est l’assurance vie de votre système électrique.

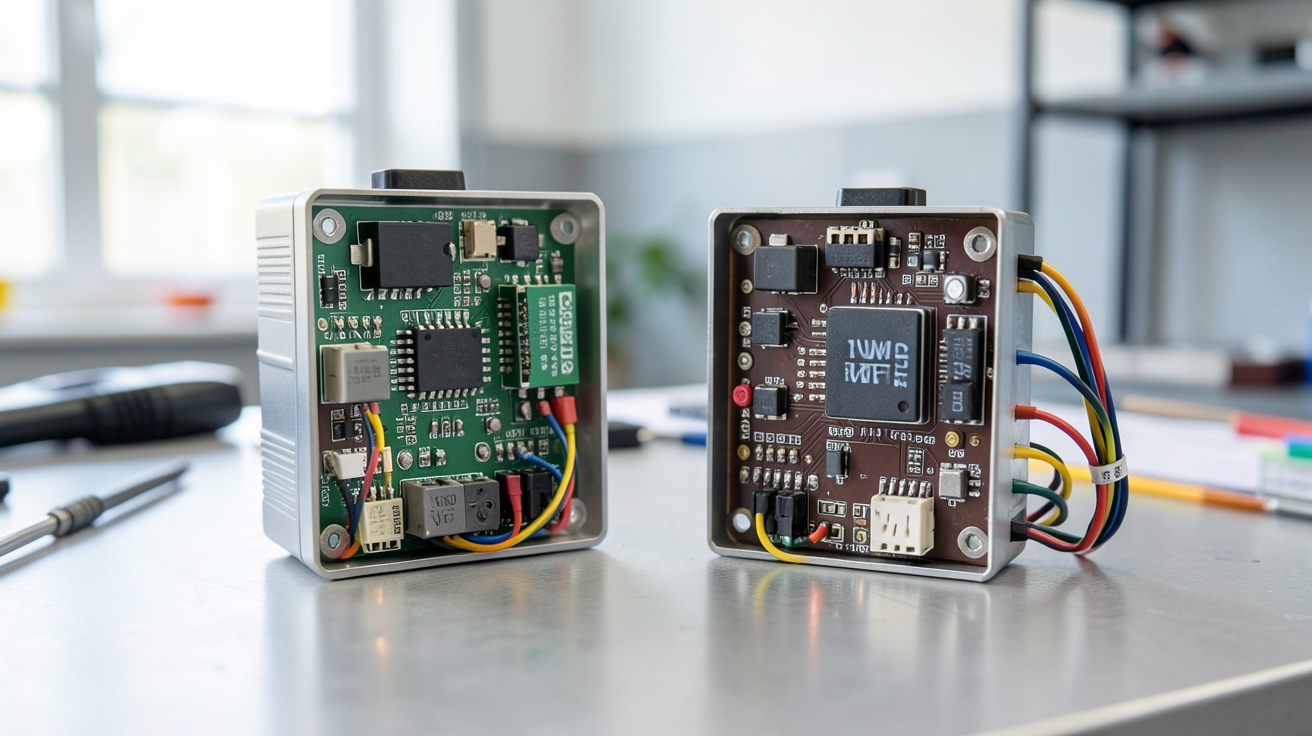

PWM vs MPPT : Quel type de contrôleur de charge solaire choisir ?
C’est le grand débat de tout installateur. Le choix entre le PWM (Pulse Width Modulation) et le MPPT (Maximum Power Point Tracking) dépendra de votre budget, mais surtout de l’envergure de votre projet.
| Type | Prix | Rendement | Compatibilité panneaux | Complexité installation | Durée de vie |
|---|---|---|---|---|---|
| PWM | Économique | ~70-75% | Tension panneau ≈ Tension batterie | Très simple | Excellente |
| MPPT | Plus élevé | ~95-99% | Très flexible (Haute tension) | Modérée | Excellente |
Notre recommandation :
- Profil Débutant / Petit Budget : Pour un petit kit solaire de 100W ou un usage très basique en camping-car, un contrôleur PWM fera l’affaire.
- Profil Pro / Installation Domestique : Si vous cherchez la performance, l’autonomie ou si vous avez des panneaux de haute puissance, le MPPT est impératif. L’investissement supplémentaire est rentabilisé en quelques mois grâce au gain d’énergie.
Le contrôleur PWM : économique mais limité
Le régulateur PWM fonctionne par modulation de largeur d’impulsion. Pour faire simple, il agit comme un interrupteur qui s’ouvre et se ferme très rapidement. Sa contrainte majeure est la suivante : la tension de vos panneaux doit être très proche de celle de votre batterie. Si vous utilisez un panneau de 18V pour charger une batterie de 12V, le PWM va simplement « couper » l’excès de tension, perdant ainsi toute la puissance supplémentaire disponible.
C’est une solution idéale pour des configurations simples, comme un seul panneau de 12V connecté à une batterie de 12V. Des marques comme EPEVER ou les modèles d’entrée de gamme chez Victron proposent des solutions PWM très robustes et fiables pour les petits budgets.
Le contrôleur MPPT : la solution optimale pour la plupart des installations
Le MPPT est une technologie bien plus intelligente. Au lieu de simplement couper la tension, il utilise un convertisseur DC/DC pour transformer l’excès de tension en courant supplémentaire. C’est ce qu’on appelle le suivi du point de puissance maximale.
Exemple concret : Avec 300W de panneaux solaires, un système PWM pourrait ne vous transmettre que 200W vers la batterie à cause de la perte de tension. Un système MPPT, lui, récupérera la quasi-totalité des 300W en convertissant les volts superflus en ampères utiles. Le gain de rendement est de l’ordre de 20 à 30 %.
Les modèles MPPT modernes offrent souvent des fonctionnalités avancées : connexion Bluetooth pour surveiller la charge sur smartphone, écran LCD intégré, et une compatibilité étendue avec les nouvelles technologies comme la batterie lithium solaire.
Comment dimensionner son contrôleur de charge solaire ? Calculs et outils indispensables
Ne choisissez pas votre contrôleur au hasard ! Un sous-dimensionnement peut griller votre appareil, tandis qu’un surdimensionnement excessif est une perte d’argent inutile. Pour bien dimensionner, vous devez connaître la puissance de vos panneaux et la tension de votre parc batterie.
La formule de base pour calculer l’intensité (Ampères) est :
Intensité (A) = Puissance des panneaux (W) / Tension de la batterie (V)
Exemple concret :
Vous disposez de 2 panneaux de 200W (soit 400W au total) branchés sur un système en 24V.
Calcul : 400W / 24V = 16,66 Ampères.
Pour plus de sécurité, on applique une marge de 20%.
16,66 x 1,2 = 19,99 Ampères. Vous devrez donc choisir un contrôleur d’au moins 20A.
| Puissance Max Panneaux (en 12V) | Modèle MPPT conseillé |
|---|---|
| Jusqu’à 120W | MPPT 10A |
| 120W à 250W | MPPT 20A |
| 250W à 500W | MPPT 40A |
Calculer l’intensité maximale du contrôleur
Attention aux branchements en série et en parallèle !
- En série : La tension (Volts) s’additionne, mais l’intensité (Ampères) reste la même. Votre contrôleur doit accepter la tension totale (Voc).
- En parallèle : L’intensité (Ampères) s’additionne, mais la tension reste la même. Votre contrôleur doit supporter l’intensité totale.
Il est fortement recommandé de respecter les normes de sécurité comme la norme IEC 62509 pour garantir que votre matériel MPPT est capable de gérer les pics de courant. N’oubliez jamais d’ajouter une marge de sécurité de 10 à 20% pour absorber les variations d’ensoleillement brusques.
Vérifier la compatibilité avec la batterie
Tous les contrôleurs ne se ressemblent pas. Vous devez impérativement vérifier que le régulateur est compatible avec la chimie de votre batterie (AGM, Gel, ou LiFePO4). Une batterie LiFePO4 nécessite des algorithmes de charge spécifiques (tension de coupure différente) que seuls les contrôleurs modernes supportent. De même, assurez-vous que le contrôleur peut gérer votre tension de parc : 12V, 24V ou même 48V pour les grosses installations domestiques.

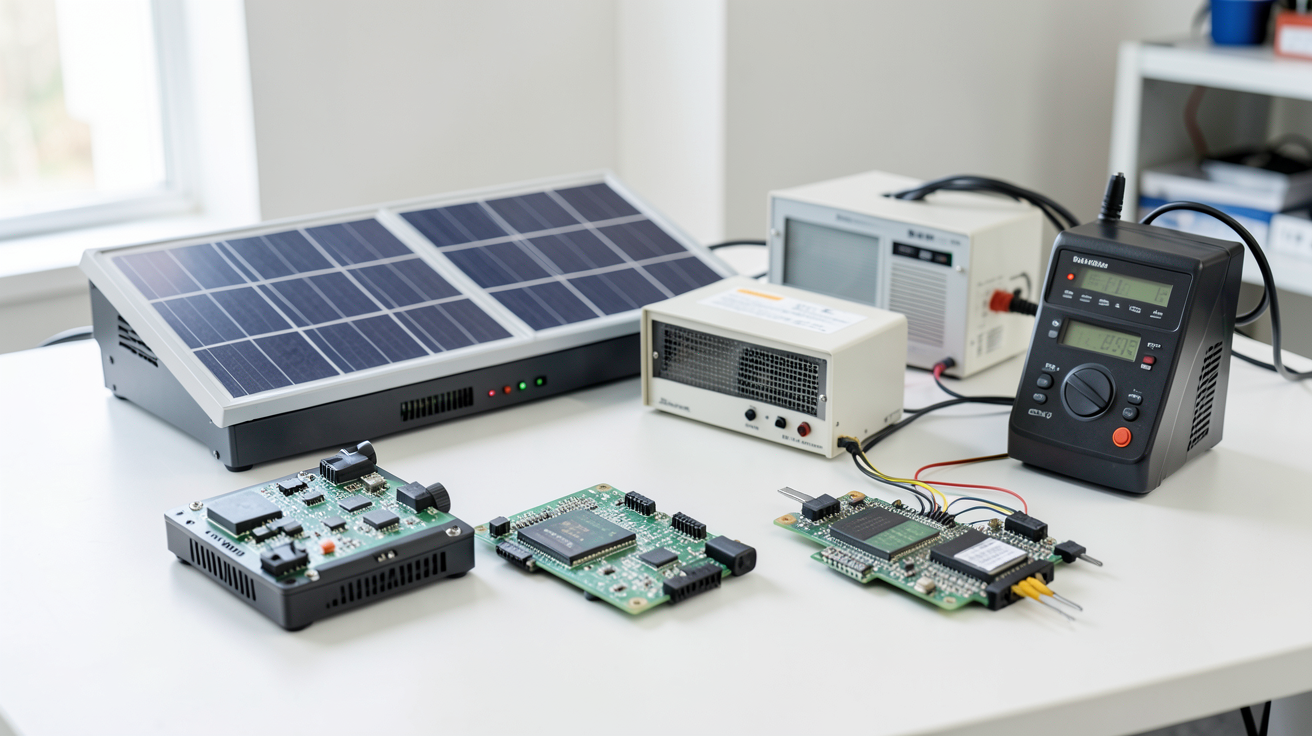

Top 5 des meilleurs contrôleurs de charge solaires en 2024 (selon votre budget)
Contrôleurs PWM économiques (moins de 50€)
Idéal pour le camping-car ou les petits kits d’éclairage.
- EPEVER PWM Series : Le rapport qualité-prix imbattable. Simple, efficace pour des petits besoins. (~35€)
- Renogy 10A PWM : Très compact, parfait pour les installations nomades légères. (~45€)
Contrôleurs MPPT milieu de gamme (50€ – 200€)
Le meilleur choix pour une autonomie sérieuse.
- EPEVER Tracer Series (MPPT) : Un classique. Écran LCD, très fiable, gestion multi-batteries. (~120€)
- Renogy Rover MPPT : Excellent suivi Bluetooth, idéal pour surveiller sa consommation depuis son téléphone. (~160€)
Contrôleurs MPPT haut de gamme (200€ et +)
Pour les installations professionnelles et le haut rendement.
- Victron SmartSolar MPPT : La référence absolue. Connectivité VE.Direct, précision extrême, robustesse militaire. (~250€ et +)
- MPP Solar High-End : Idéal pour les systèmes complexes avec monitoring avancé. (~300€)
Installation et branchement : Les étapes clés pour une mise en service réussie
L’installation d’un contrôleur est simple, mais une erreur peut être fatale. Suivez scrupuleusement cet ordre de branchement pour ne pas endommager votre matériel :
- ÉTAPE 1 : Connecter la batterie au contrôleur. C’est l’étape la plus importante ! Le contrôleur doit d’abord détecter la tension de la batterie (12V ou 24V) pour savoir comment gérer les panneaux.
- ÉTAPE 2 : Connecter les panneaux solaires au contrôleur. Une fois que l’écran du contrôleur s’allume et indique la tension batterie, vous pouvez brancher vos panneaux.
- ÉTAPE 3 : Vérification. Vérifiez l’absence de chauffe et la bonne lecture des tensions sur l’écran.
⚠️ Erreurs courantes à éviter :
– Inverser la polarité (+ et -) : Cela peut griller instantanément le fusible ou le régulateur.
– Mauvais serrage des cosses : Un mauvais contact crée une résistance, provoque une chaleur excessive et peut déclencher un incendie.
– Brancher les panneaux avant la batterie : Le régulateur risque de recevoir une tension trop élevée qu’il ne saura pas réguler, risquant de s’autodétruire.
Branchement en série vs parallèle : Quel impact sur le contrôleur ?
Si vous branchez vos panneaux en série, vous augmentez la tension (Voc). Votre contrôleur doit donc avoir une tension d’entrée maximale assez élevée. Si vous les branchez en parallèle, vous augmentez l’intensité (Isc). Votre contrôleur doit alors être capable d’encaisser cet ampérage sans fondre.
Optimiser son contrôleur de charge : Conseils d’experts pour maximiser la durée de vie de vos batteries
Pour que votre installation dure 10 ou 15 ans, ne vous contentez pas de brancher les câbles. Suivez ces conseils de pro :
- Réglages précis : Configurez l’algorithme de charge selon votre batterie (mode Lithium vs mode Plomb).
- Gestion de la température : Installez votre contrôleur dans un endroit ventilé. La chaleur est l’ennemi numéro 1 de l’électronique.
- Maintenance : Vérifiez une fois par an le serrage des câbles et nettoyez les bornes contre l’oxydation.
- Mise à jour : Pour les modèles Victron ou Renogy, vérifiez régulièrement les mises à jour de firmware via l’application mobile.
À faire / À éviter :
✅ À faire : Utiliser des câbles de section suffisante pour éviter les chutes de tension.
❌ À éviter : Laisser les panneaux solaires à l’ombre partielle (cela fait chuter le rendement de manière drastique).

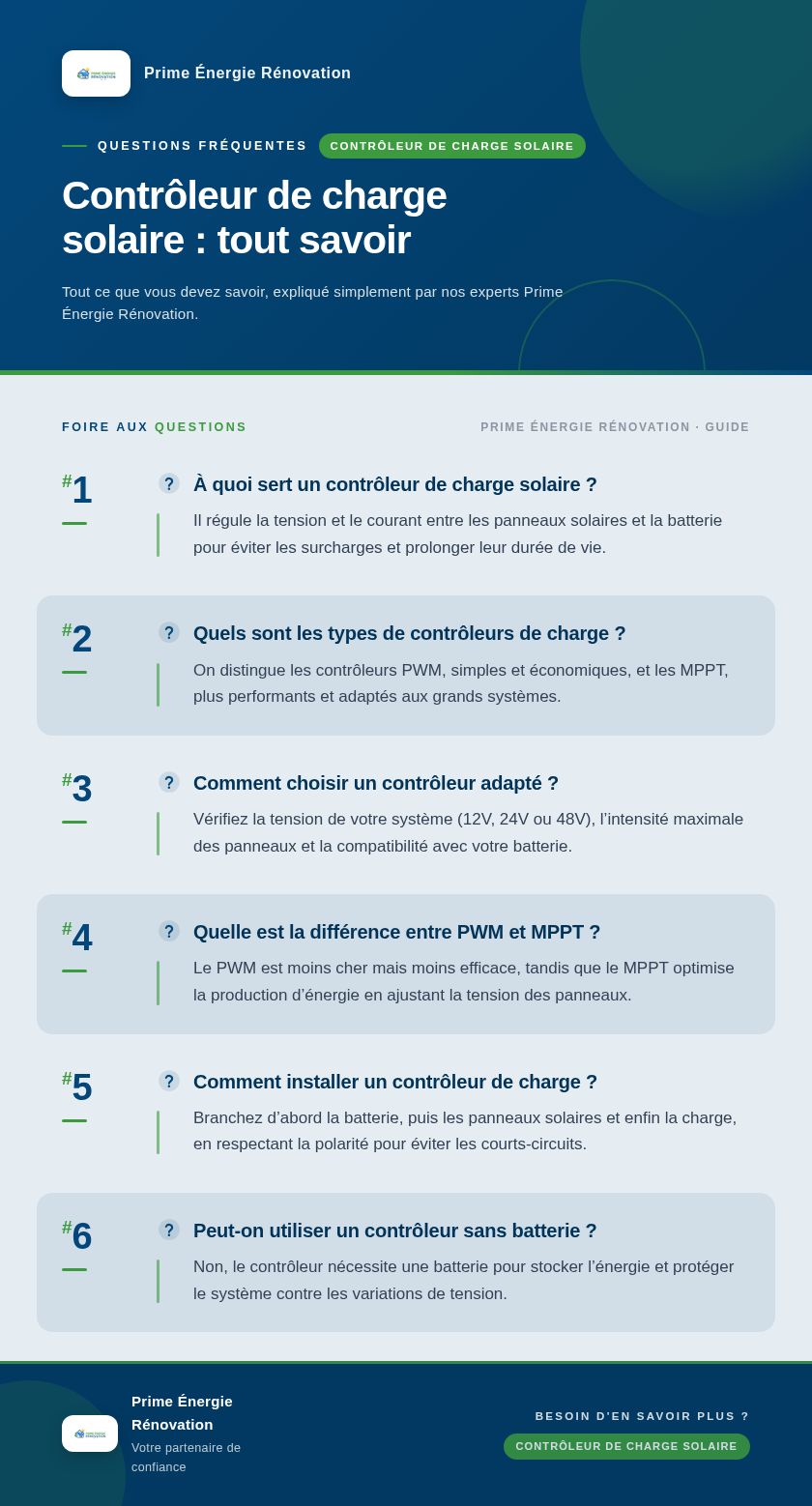

FAQ : Toutes vos questions sur les contrôleurs de charge solaires
Puis-je utiliser un contrôleur PWM avec des panneaux 36V ?
C’est fortement déconseillé. Le PWM perdrait une immense partie de la puissance. Utilisez un MPPT pour convertir cette tension en courant utile.
Mon contrôleur MPPT affiche une erreur E001, que faire ?
L’erreur E001 correspond souvent à une surtension d’entrée ou un problème de connexion panneau. Vérifiez vos branchements et la tension Voc de vos panneaux.
Quel contrôleur pour une installation 48V ?
Il vous faut un régulateur spécifiquement conçu pour les systèmes haute tension, comme certains modèles Victron ou EPEVER de la gamme industrielle.
Les contrôleurs MPPT fonctionnent-ils avec des batteries AGM ?
Oui, à condition que le contrôleur propose un profil de charge spécifique pour les batteries AGM ou Gel.
Comment savoir si mon contrôleur est compatible avec ma batterie lithium ?
Vérifiez dans la fiche technique la présence de la mention « LiFePO4 » ou « Lithium ».
Quel est le prix moyen d’un contrôleur de charge solaire en 2024 ?
Comptez entre 40€ pour un petit PWM et plus de 300€ pour un MPPT professionnel de haute puissance.
Où acheter son contrôleur de charge solaire ? Comparatif des meilleures enseignes en 2024
Le choix du vendeur est aussi important que celui du produit pour bénéficier d’un SAV réactif.
- Allo.Solar : Très complet, idéal pour trouver des composants spécifiques et des marques reconnues.
- MyShop Solaire : Excellent pour le conseil technique et le SAV spécialisé.
- Amazon / ManoMano : Pratique pour les petits budgets et la livraison rapide, mais attention à la qualité variable et au SAV parfois complexe sur les produits techniques.
Conclusion : Quel contrôleur de charge solaire choisir pour votre projet ?
Pour résumer, votre choix doit être guidé par votre besoin de performance. Si vous avez un budget très serré et une petite installation, le PWM suffit. Mais si vous visez l’autonomie, la durabilité et le rendement, le MPPT est le seul véritable choix stratégique.
Notre coup de cœur 2024 : Le Victron SmartSolar pour sa fiabilité inégalée et sa gestion intelligente via smartphone.
Vous avez un projet d’installation plus vaste et vous souhaitez sécuriser votre investissement ? Nos experts peuvent vous accompagner dans le dimensionnement précis de votre système.
