Introduction : pourquoi souder ses propres cellules solaires ?
Fabriquer son propre panneau photovoltaïque permet de réduire considérablement le coût d’investissement, d’acquérir des compétences concrètes en énergie solaire et de personnaliser la puissance selon ses besoins. Le DIY solaire est aujourd’hui accessible grâce à des kits de cellules à souder, des outils abordables et de nombreuses ressources en ligne. À la fin de cet article, vous saurez préparer, souder, encapsuler et tester un panneau solaire maison en toute sécurité.
Comprendre le fonctionnement d’une cellule solaire
L’effet photovoltaïque consiste à convertir la lumière en électricité grâce à une jonction p‑n de silicium monocristallin ou polycristallin. Chaque cellule possède des caractéristiques clés :
- Voc (tension de circuit ouvert) – tension maximale sans charge.
- Isc (courant de court‑circuit) – courant maximal sous illumination.
- Pmax (puissance maximale) – produit de Voc et Isc à l’irradiance de 1000 W/m².
Ces valeurs varient avec l’irradiance (plus le soleil est fort, plus la puissance augmente) et la température (la puissance diminue légèrement à haute température).
Types de cellules solaires à souder
Il existe deux grandes familles :
- Cellules non encapsulées (pastilles à souder) : très fines, sans verre, idéales pour le soudage manuel.
- Cellules encapsulées avec bornes : déjà protégées par un verre ou un film, plus faciles à manipuler mais légèrement plus chères.
Les formats les plus courants sont 125 × 125 mm et 156 × 156 mm. Une cellule typique de 125 mm délivre entre 0,5 V et 0,6 V (Voc) et 50‑120 mA (Isc), alors que le format 156 mm peut atteindre 0,55‑0,65 V et 100‑250 mA.

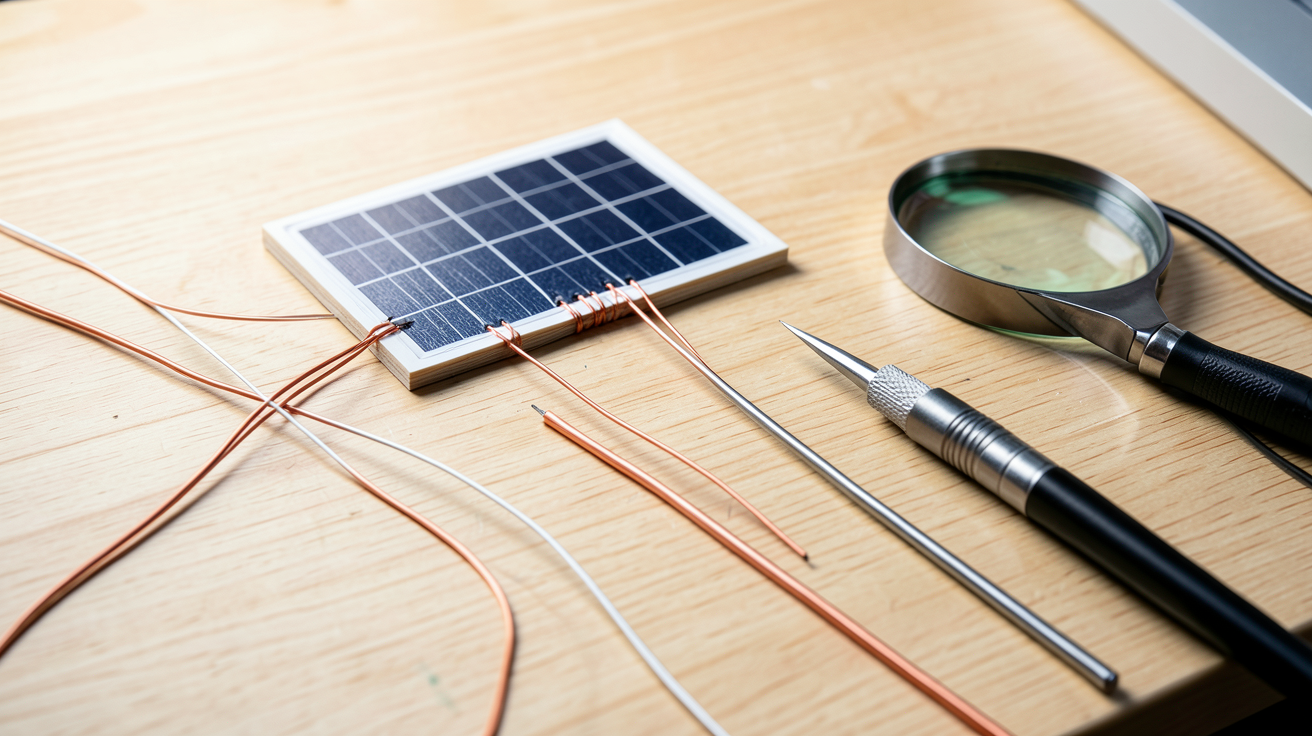

Matériel et outils indispensables
Voici la checklist détaillée – chaque élément est choisi pour garantir une soudure nette et durable :
| Objet | Référence / Exemple | Pourquoi |
|---|---|---|
| Fil Tab (copper tab) | 0,5 mm × 8 cm | Connexion série des cellules |
| Fil Bus | 1,5 mm × 10 cm | Collecteur de courant principal |
| Flux de colophane | Type « No‑Clean » | Facilite la fusion du cuivre |
| Fer à souder | 60‑80 W, pointe plate, réglable à 350 °C | Chauffe douce du silicium |
| Verre trempé | 6 mm, 300 × 300 mm | Protection mécanique et optique |
| Cadre aluminium | Profil 20 mm × 20 mm | Rigidité et étanchéité |
| Multimètre | Vérification Voc/Isc | Contrôle qualité |
| Équipement de sécurité | Lunettes anti‑UV, gants résistants, ventilation | Prévention ESD et inhalation de vapeurs |
| Consommables | Nettoyant isopropylique, ruban Kapton, mastic silicone | Nettoyage, isolation thermique |
Pour approfondir votre choix d’outils, consultez notre guide Guide ultime du panneau photovoltaïque individuel.
Préparation du poste de travail et précautions de sécurité
Le respect de l’ESD (décharge électrostatique) est crucial : travaillez sur un tapis antistatique et utilisez un bracelet de mise à la terre. Assurez‑vous d’une bonne ventilation pour évacuer les vapeurs de flux : ouvrez les fenêtres ou utilisez un extracteur d’air. Portez toujours les lunettes de protection et des gants résistants à la chaleur. Positionnez le verre trempé et le cadre de façon à éviter toute chute ou casse durant la soudure.
Étape 1 : préparer les cellules (nettoyage, repérage des polarités)
1. Nettoyez chaque cellule avec de l’alcool isopropylique en utilisant un chiffon non pelucheux. 2. Identifiez le côté négatif (souvent la face bleue) et le côté positif (dos argenté). 3. Marquez subtilement les repères avec un marqueur à encre UV ou un feutre fin. 4. Disposez les cellules sur une surface isolante (tapis en silicone ou PCB vierge).
Étape 2 : pré‑tiner les pads et appliquer le flux
Appliquez une petite goutte de flux de colophane sur chaque pad de soudure. Chauffez le fer à environ 350 °C, puis touchez légèrement le pad pour le pré‑tiner. Le cuivre doit prendre une couleur brillante sans surchauffer le silicium (max ≈ 380 °C). Le temps de chauffe recommandé est de 2‑3 s par pad.
Étape 3 : souder les connexions en série avec le fil Tab
Positionnez le fil Tab entre le pad positif d’une cellule et le pad négatif de la suivante. Chauffez le point de jonction, déposez le fil Tab, puis retirez le fer dès que la soudure devient brillante. Vérifiez la continuité avec le multimètre après chaque connexion. Un joint correct doit être lisse, sans fissure ni excès de flux.

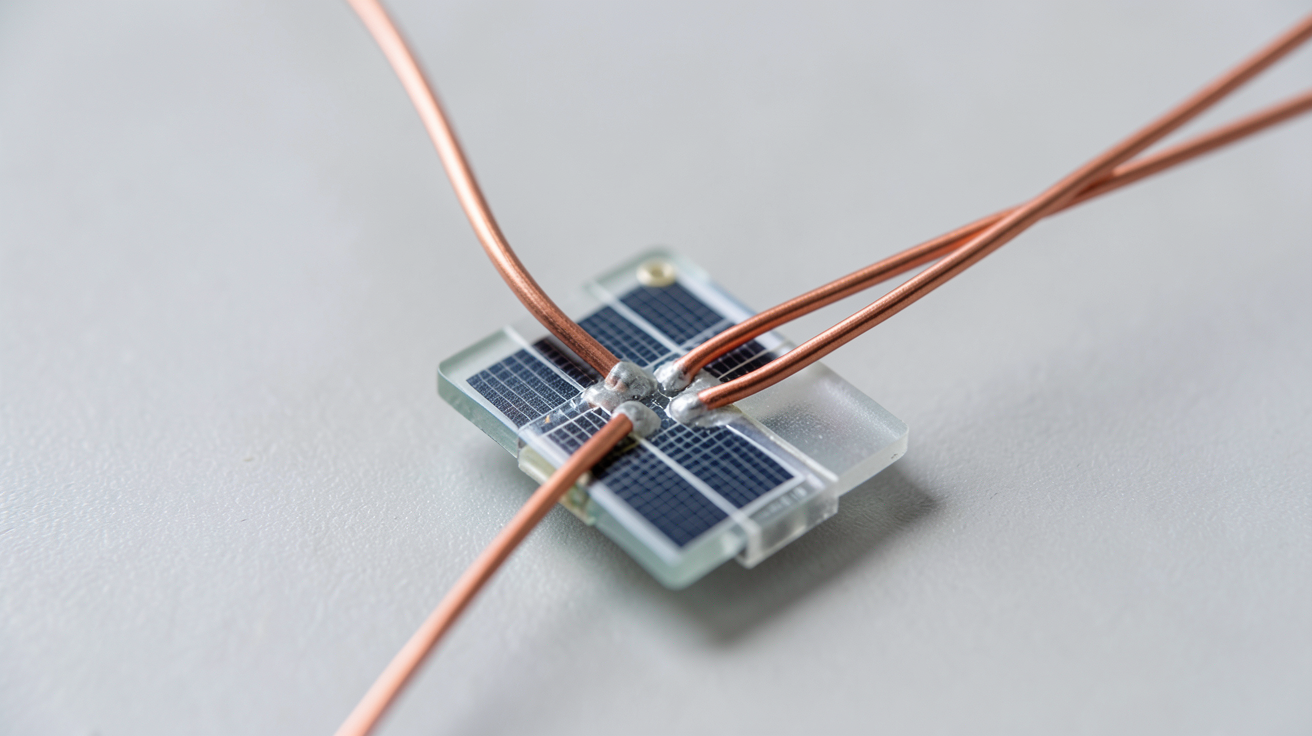

Étape 4 : réaliser les busbars avec le fil Bus et connecter les chaînes
Les busbars sont des fils plus épais placés perpendiculairement aux rangées de cellules. Ils collectent le courant de chaque chaîne et le dirigent vers le régulateur ou la batterie. Soudez chaque extrémité du fil Bus sur les points pré‑tinés précédemment. Après chaque soude, mesurez le courant de chaque chaîne afin d’assurer un équilibrage (toutes les chaînes doivent délivrer une valeur similaire).

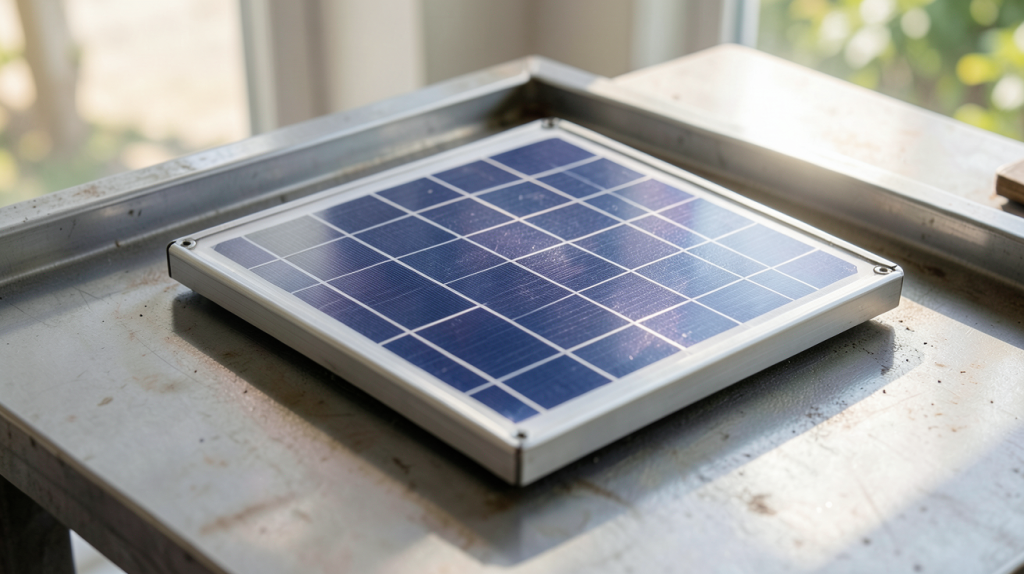

Étape 5 : encapsulation finale (verre, cadre et étanchéité)
Posez le verre trempé sur le réseau soudé en veillant à ce qu’il n’y ait aucune poussière entre les deux. Appliquez un mastic silicone de type « UV‑resistant » sur les bords du verre, puis serrez le cadre aluminium à l’aide de vis en inox. Vérifiez l’absence de bulles d’air ou de contraintes mécaniques en pressant légèrement le verre.

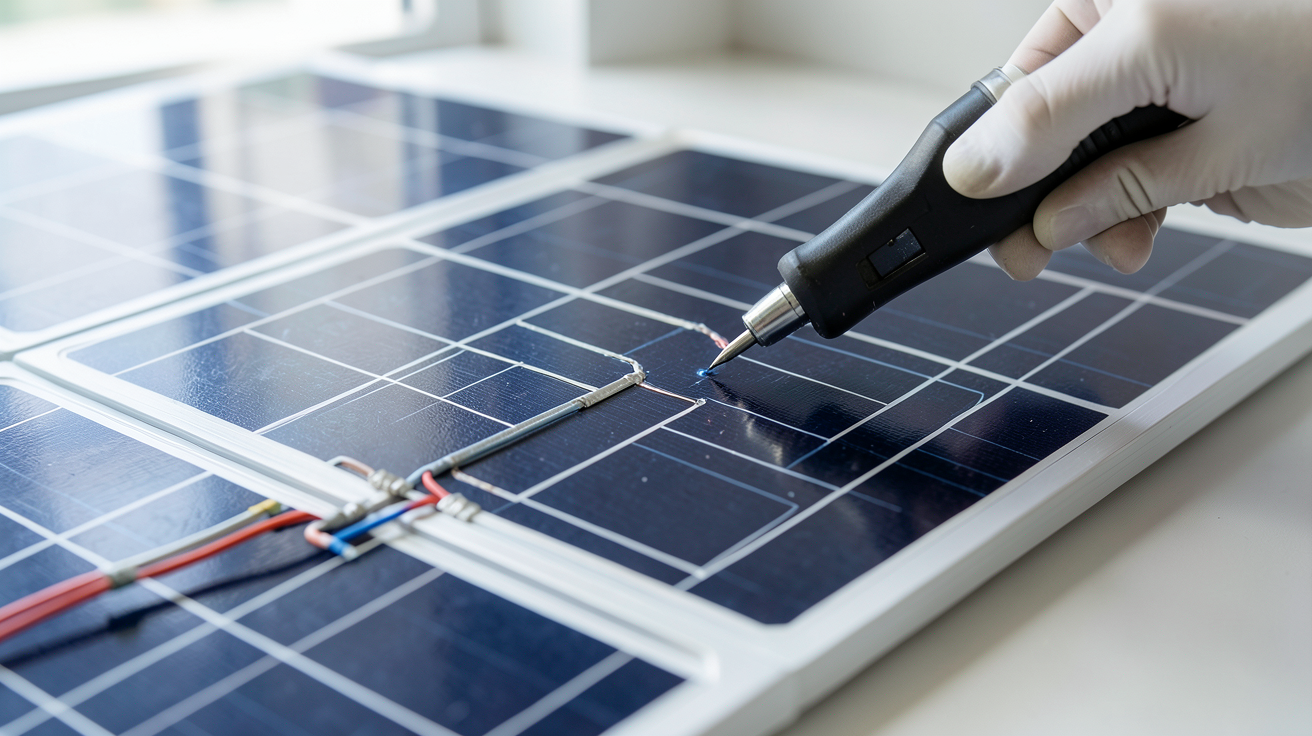

Test et validation du panneau soudé
Utilisez une lampe solaire de classe A+ ou le soleil réel pour mesurer :
- Voc (tension de circuit ouvert)
- Isc (courant de court‑circuit)
- Pmax estimé (Voc × Isc × facteur de forme ≈ 0,85)
Effectuez également :
- Un test de continuité entre chaque point de soudure.
- Un test d’isolement (tension 500 V) pour détecter d’éventuels courts‑circuits.
Comparez les valeurs obtenues aux spécifications du fabricant. Si les écarts dépassent 10 %, revérifiez les soudures et le flux résiduel.
Dépannage : problèmes courants et solutions
- Soudure froide : la jonction apparaît matte. Refaites la soudure en augmentant légèrement la température du fer.
- Fissure du silicium : cause souvent une surchauffe. Laissez le fer refroidir entre deux soudures et utilisez un poinçon de protection.
- Excès de flux : peut créer un court‑circuit. Nettoyez avec de l’alcool isopropylique avant de tester.
- Mauvaise polarité : les cellules inversées invertissent les tensions. Vérifiez toujours l’orientation avant le pré‑tinent.
Optimisation et améliorations
Pour augmenter le rendement :
- Installez une diode de dérégulation sur chaque chaîne pour éviter les pertes en cas d’ombrage partiel.
- Utilisez un régulateur MPPT plutôt qu’un simple contrôleur de charge.
- Surveillez la production avec un wattmètre ou un système de suivi en temps réel.
- Entretenez le verre régulièrement (eau douce, chiffon non abrasif) et vérifiez les connexions tous les six mois.
Calcul du coût et retour sur investissement d’un panneau DIY
| Élément | Coût moyen (€/unité) | Quantité | Total (€) |
|---|---|---|---|
| Cellules à souder (125 mm) | 0,80 | 20 | 16,00 |
| Fil Tab 0,5 mm | 12,00 | 1 rouleau | 12,00 |
| Fil Bus 1,5 mm | 8,00 | 1 rouleau | 8,00 |
| Flux No‑Clean | 5,00 | 1 tube | 5,00 |
| Verre trempé 300 × 300 mm | 18,00 | 1 | 18,00 |
| Cadre aluminium | 6,00 | 1 | 6,00 |
| Mastic silicone | 4,00 | 1 tube | 4,00 |
| Outils (fer, multimètre, etc.) | ≈ 30,00 | 1 | 30,00 |
| Total estimé | 99 € |
Un panneau de 15 W réalisé avec ces composants coûte environ 100 €, contre 150‑200 € pour un panneau commercial équivalent. En fonction d’un ensoleillement moyen de 4 kWh/m²/jour, le ROI se situe entre 3 et 5 ans, surtout si l’on intègre les aides locales (ex. ADEME).
Ressources supplémentaires
- Fournisseurs de cellules à souder : Lextronic et NRJ Solaire.
- Normes de qualité : IEC 61215 et IEC 61730 (consultables sur le site de l’IEC).
- Vidéos tutoriels : chaîne YouTube Soudure de cellules solaires (sélection de guides pas à pas).
- Forums DIY : Communauté Prime Énergie.

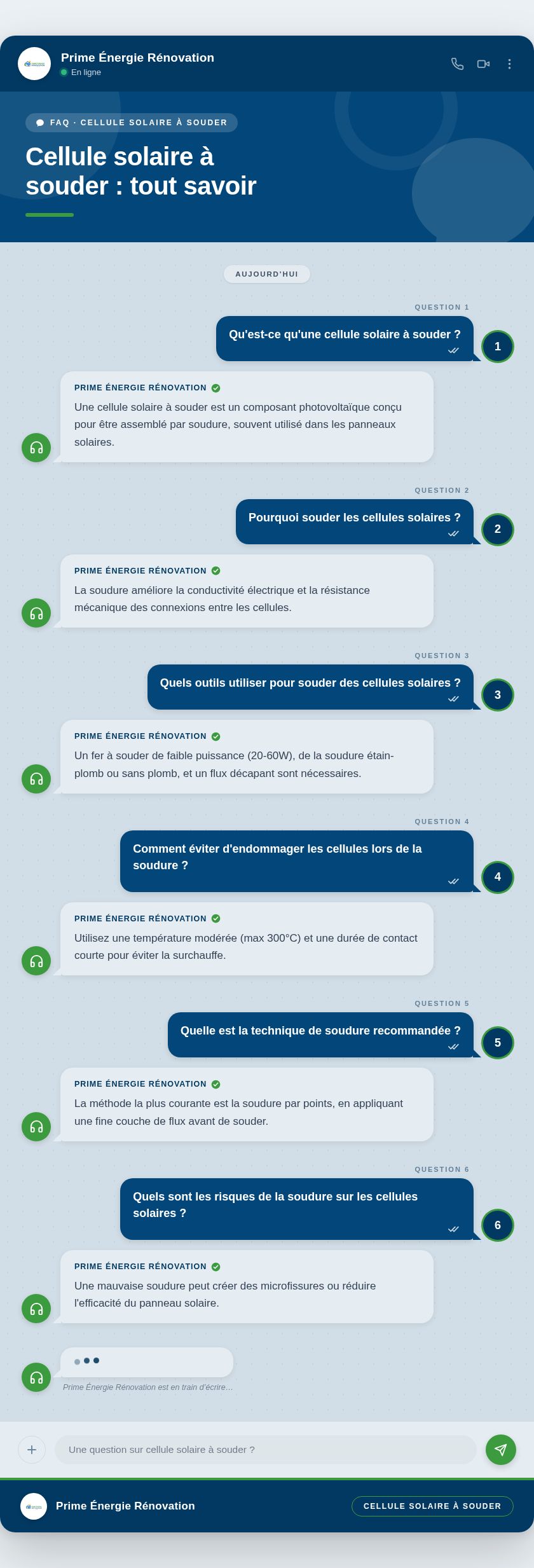

FAQ – Questions fréquemment posées
Quel fer à souder choisir ? Un modèle 60‑80 W avec pointe plate réglable à 350 °C est idéal.
Faut‑il du flux pour souder des cellules solaires ? Oui, le flux de colophane améliore l’adhérence du cuivre et évite les soudures froides.
Comment tester une cellule après soudure ? Mesurez Voc et Isc sous une lampe solaire ou à l’extérieur, puis comparez aux valeurs nominales.
Peut‑on souder sans endommager la cellule ? En respectant le temps de chauffe (< 3 s) et la température (< 380 °C), le risque est minime.
Quelle différence entre fil Tab et fil Bus ? Le fil Tab sert à relier les cellules entre elles (série), le fil Bus collecte le courant global (principal).
Comment connecter les cellules en série ou en parallèle ? En série, alignez les pads positifs et négatifs avec le fil Tab ; en parallèle, reliez les mêmes polarités avec le fil Bus.
Quel est le coût approximatif d’un panneau solaire DIY ? Environ 100 € pour 15 W, soit 6‑7 €/W.
Quelles précautions de sécurité prendre lors de la soudure des cellules ? Utilisez un bracelet antistatique, assurez une bonne ventilation, portez des lunettes et des gants, et évitez les surchauffes prolongées.
Comment encapsuler un panneau solaire soudé ? Posez le verre trempé, appliquez du silicone sur les bords, puis fixez le cadre aluminium en veillant à l’étanchéité.
