L’essor de l’autoconsommation en France transforme la manière dont les foyers gèrent leur énergie. Si la production via les cellules photovoltaïques est essentielle, le véritable défi réside dans le stockage : comment utiliser l’énergie produite à midi durant la soirée ? Utiliser une batterie plomb pour panneau solaire constitue une solution classique, robuste et économiquement accessible pour sécuriser votre approvisionnement. Entre les technologies AGM, GEL ou les modèles ouverts, il est crucial de bien comprendre les enjeux de performance et de rentabilité, notamment dans un contexte où les aides comme la Prime Énergie encouragent la transition énergétique.
Les différents types de batteries plomb utilisées en solaire
Toutes les batteries au plomb ne se valent pas. Selon l’usage (site isolé, secours, ou autoconsommation optimisée), le choix de la technologie impactera directement la durée de vie de votre installation. Voici les trois principales catégories :
| Technologie | Maintenance | Profondeur de décharge (DoD) | Usage idéal |
|---|---|---|---|
| Inondée (Ouverte) | Élevée (ajout d’eau) | 60% – 70% | Budget très serré, sites avec accès facile |
| AGM | Nulle (étanche) | 50% | Installations mobiles, zones peu entretenues |
| GEL | Nulle (étanche) | 50% – 60% | Climats chauds, décharges profondes régulières |
Batterie plomb inondée
La batterie inondée est la technologie la plus ancienne et la moins coûteuse. Elle fonctionne avec un électrolyte liquide (acide sulfurique et eau) en contact direct avec les plaques. Si elle offre une excellente robustesse, elle nécessite une ventilation rigoureuse pour évacuer l’hydrogène produit lors de la charge. Un entretien régulier est indispensable pour contrôler le niveau d’électrolyte et éviter la sulfatation des plaques. C’est une solution économique pour les projets où la maintenance n’est pas un frein.
Batterie AGM
La technologie AGM (Absorbent Glass Mat) utilise des tapis de fibre de verre pour absorber l’électrolyte. Cela rend la batterie totalement étanche et très résistante aux vibrations. Elle ne nécessite aucun entretien, ce qui la rend idéale pour les installations où l’accès est difficile ou pour des équipements mobiles. Cependant, elle est plus sensible aux températures extrêmes que la batterie GEL.
Batterie GEL
Dans une batterie GEL, l’électrolyte est transformé en une substance gélifiée. Ce processus offre une meilleure résistance aux cycles de décharge profonde et une stabilité accrue dans les environnements chauds. Bien que plus coûteuse à l’achat que l’AGM, elle est souvent privilégiée pour optimiser votre production solaire sur le long terme grâce à sa longévité en conditions difficiles.
Comment dimensionner sa batterie plomb pour un panneau solaire ?
Le dimensionnement est l’étape la plus critique. Une batterie sous-dimensionnée s’usera prématurément, tandis qu’une batterie surdimensionnée représentera un investissement inutile. La méthodologie repose sur quatre piliers : la consommation quotidienne (Wh), l’autonomie souhaitée (nombre de jours sans soleil), la profondeur de décharge (DoD) et la tension du système (12V, 24V ou 48V).
Rappel des règles de calcul :
– Pour l’AGM/GEL, ne dépassez pas 50% de décharge pour préserver la durée de vie.
– Pour l’inondée, vous pouvez monter jusqu’à 60% si l’entretien est suivi.
– Prévoyez toujours une marge de sécurité de 20% pour compenser les pertes de rendement et les variations de température.
Voici un tableau simplifié pour vous aider à visualiser vos besoins :
| Consommation journalière (Wh) | Autonomie (Jours) | Type de batterie (DoD) | Capacité minimale (Ah) |
|---|---|---|---|
| 1000 Wh | 1 | AGM (50%) | 200 Ah (sous 12V) |
| 1000 Wh | 2 | AGM (50%) | 400 Ah (sous 12V) |
| 2000 Wh | 2 | GEL (60%) | 555 Ah (sous 12V) |
Exemple de dimensionnement pas à pas
Prenons le cas d’une installation avec des panneaux de 300 W alimentant une consommation de 1 kWh (1000 Wh) par jour, avec une autonomie de 2 jours souhaitée en utilisant une batterie AGM (DoD de 50%) sous 12V.
Étape 1 : Calcul de l’énergie totale nécessaire
Énergie = Consommation journalière × Autonomie = 1000 Wh × 2 = 2000 Wh
Étape 2 : Calcul de la capacité en Ampères-heures (Ah)
Capacité (Ah) = Énergie / (Tension × DoD) = 2000 / (12 × 0,5) = 333,3 Ah
Étape 3 : Application de la marge de sécurité (+20%)
Capacité finale = 333,3 × 1,2 = 400 Ah
Résultat : Pour ce projet, il faudra prévoir un parc de batteries d’une capacité totale de 400 Ah en 12V.
Installation et raccordement d’une batterie plomb avec un panneau solaire
L’ordre de branchement est fondamental pour la sécurité des composants. Le schéma type respecte la chaîne suivante : Panneaux solaires → Régulateur MPPT → Batterie → Onduleur. Il est impératif de toujours brancher la batterie au régulateur avant de brancher les panneaux solaires pour éviter tout dommage sur le régulateur.
Pour réussir votre projet d’installation, veillez à respecter les points suivants :
- Le régulateur : Utilisez exclusivement un régulateur de type MPPT capable de gérer le profil de charge spécifique à la chimie de votre batterie (plomb, AGM ou GEL).
- Le câblage : La section des conducteurs doit être calculée pour éviter les chutes de tension. Utilisez des fusibles de protection entre la batterie et l’onduleur.
- Normes : Votre installation doit être conforme aux normes NF C 15-100 et aux recommandations du guide UTE C15-712 pour les installations photovoltaïques.
- Ventilation : Pour les batteries inondées, installez un bac ou un local avec une évacuation d’air pour les gaz inflammables.
Choix du régulateur solaire MPPT
Le régulateur MPPT est le cerveau de votre système. Il optimise la conversion de la tension des panneaux en courant de charge. Pour une batterie plomb, assurez-vous qu’il propose les trois phases de charge indispensables : la charge d’absorption (courant constant), la charge de flottation (maintien de la tension) et, pour les batteries inondées, une phase d’égalisation (recharge compensatoire).
Sécurité et ventilation
La manipulation de batteries au plomb présente des risques liés à l’acide et à l’émission d’hydrogène. Si vous optez pour des modèles AGM ou GEL, le besoin de ventilation est réduit, mais un espace de dégagement minimal reste nécessaire. Pour les modèles ouverts, l’installation d’un extracteur d’air ou d’un détecteur de gaz est une précaution recommandée pour prévenir tout risque d’explosion ou d’asphyxie.
Entretien, durée de vie et bonnes pratiques
Contrairement au lithium, la batterie plomb demande une attention particulière pour éviter la sulfatation, phénomène qui détruit la capacité de stockage si la batterie reste déchargée trop longtemps.
- Batteries inondées : Vérifiez le niveau d’électrolyte tous les 3 mois et complétez avec de l’eau déminéralisée si nécessaire.
- Batteries AGM/GEL : Inspectez visuellement les bornes et assurez-vous de l’absence de corrosion. Un nettoyage des cosses est recommandé annuellement.
- Température : Évitez de stocker vos batteries dans un froid extrême ou une chaleur intense, car cela réduit drastiquement leur cycle de vie.
En moyenne, une batterie plomb bien entretenue offre entre 500 et 1200 cycles à 50% de DoD, pour une durée de vie allant de 3 à 7 ans selon l’usage. Vous pouvez consulter les recommandations de l’ ADEME pour approfondir les enjeux de la gestion des déchets de batteries.
Comparaison avec les autres technologies de stockage
Le marché propose aujourd’hui le lithium-ion, mais la technologie plomb reste pertinente pour certains scénarios.
| Critère | Plomb (AGM/GEL) | Lithium-ion (LiFePO4) |
|---|---|---|
| Coût d’achat | Faible | Élevé |
| Coût cycle de vie | Moyen (remplacement fréquent) | Faible (très longue vie) |
| Profondeur de décharge | Limitée (50%) | Élevée (jusqu’à 90%) |
| Entretien | Modéré à nul | Aucun |
| Poids / Volume | Lourd / Encombrant | Léger / Compact |
| Recyclabilité | Excellente (>95%) | Complexe |
La batterie plomb demeure le choix idéal pour les projets à budget limité ou les installations stationnaires où le poids n’est pas un critère, tout en profitant d’une recyclabilité exemplaire.
Erreurs fréquentes à éviter avec une batterie plomb solaire
- Sous-dimensionnement : Vouloir économiser sur la capacité conduit à des décharges trop profondes qui tuent la batterie.
- Surcharge chronique : Un régulateur mal réglé peut faire bouillir l’électrolyte.
- Manque de ventilation : Ignorer l’accumulation de gaz hydrogène dans un local fermé.
- Oubli de l’égalisation : Ne pas effectuer de charge d’égalisation sur les batteries inondées favorise un déséquilibre entre les éléments.
- Négligence du fusible : L’absence de protection par fusible peut entraîner un incendie en cas de court-circuit.

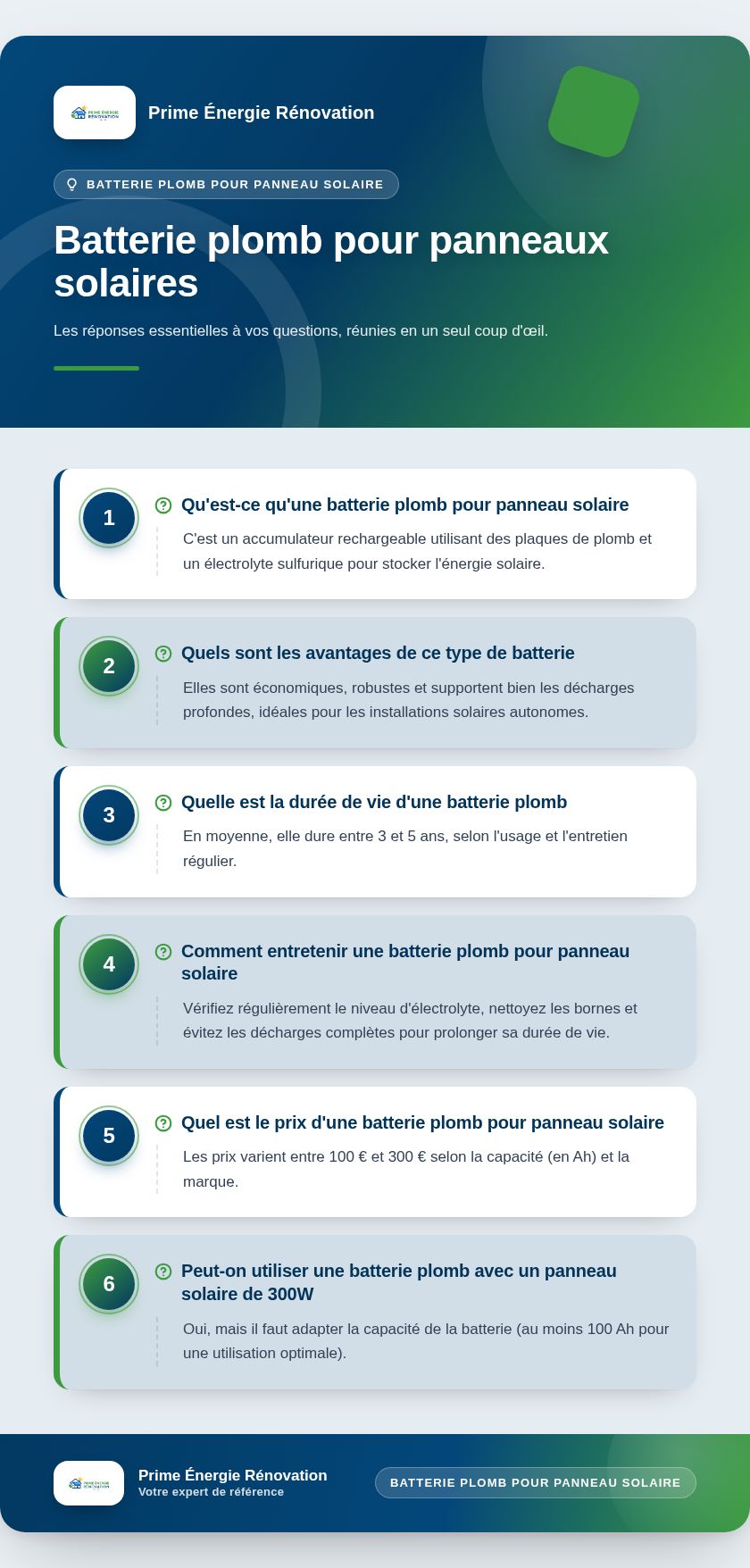

FAQ – Les questions les plus posées sur les batteries plomb pour panneau solaire
Quels sont les avantages d’une batterie plomb pour un panneau solaire ?
Le principal avantage est le coût d’investissement initial très bas et une technologie mature, facile à recycler et très robuste pour un usage stationnaire.
Quelle capacité de batterie plomb faut-il pour un panneau solaire de 300 W ?
Cela dépend de votre consommation. Pour une autonomie de 2 jours avec 1 kWh/j consommé, il faudra environ 400 Ah en 12V (en tenant compte de la marge de sécurité).
Comment entretenir une batterie plomb AGM ou GEL ?
L’entretien est minimal : vérifiez l’absence de corrosion sur les bornes et assurez-vous que le régulateur suit bien le profil de charge prévu. Elles n’ont pas besoin d’ajout d’eau.
Quelle est la durée de vie typique d’une batterie plomb solaire ?
Elle varie généralement entre 3 et 7 ans, selon la profondeur de décharge et la gestion de la température.
Oui, à condition que l’onduleur soit paramétrable pour reconnaître la technologie plomb (AGM ou GEL) afin d’appliquer les tensions de charge adéquates.
Quel type de régulateur choisir pour une batterie plomb ?
Privilégiez un régulateur MPPT avec des profils de charge spécifiques (Absorption, Flottation) pour maximiser la durée de vie.
Conclusion : quelle batterie plomb choisir pour votre projet solaire ?
Le choix de votre stockage dépend de votre profil :
- Profil Budget : Optez pour une batterie plomb inondée, mais prévoyez un suivi rigoureux et une ventilation parfaite.
- Profil Autonomie/Sérénité : La batterie AGM est le meilleur compromis entre coût et absence de maintenance.
- Profil Climats Chauds : La technologie GEL est la plus adaptée pour garantir la longévité de votre système.
N’oubliez pas que l’installation de stockage peut faire l’objet de subventions. Pensez à vérifier votre éligibilité à MaPrimeRénov’ ou aux aides locales pour votre projet de transition énergétique. Pour affiner votre budget global de votre projet, il est conseillé de réaliser un dimensionnement professionnel.
Glossaire des termes techniques
- DoD (Depth of Discharge) : Profondeur de décharge, soit le pourcentage d’énergie extrait de la batterie par rapport à sa capacité totale.
- Ah (Ampère-heure) : Unité de mesure de la capacité de stockage d’une batterie.
- MPPT (Maximum Power Point Tracking) : Technologie de régulateur qui optimise le rendement de conversion des panneaux solaires.
- Sulfatation : Processus de dégradation des plaques de la batterie dû à une décharge incomplète ou prolongée.
- Égalisation : Phase de charge à tension élevée pour rééquilibrer les cellules d’une batterie.
